Ausschnitt-Tabellen-und Glas-Sauger 0,08% CNC-Glasschneiden-Maschine

Cnc-Glasschneiden-Maschine mit Ausschnitt-Tabellen-und Glas-Saugern

Hochziehen von Anforderungen:
Mit parallelem Stahlzwei drahtseil wird das Hängen am Ringbolzen, nicht, das Tabellenniveau langsam und leicht zu halten, und Zusammendrücken und Auswirken zu verhindern durch andere Gegenstände verdreht.
Stahldrahtseil, Durchmesser: 12-14mm, Länge: 3.5m-4m/pcs.

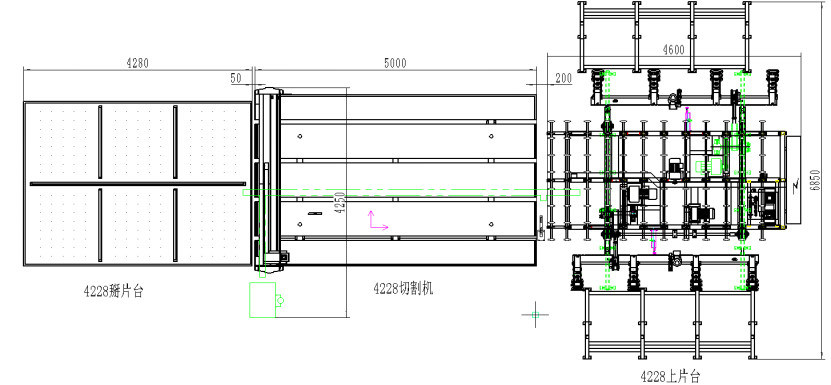

Zahl	Name	Art	Zahl	Anmerkungen
1	Ladetisch	Arme des Doppelten YR-28/42 mit einzelner Position	1pcs
2	Ausschnitttabelle	YR-CNC28/42	1pcs
3	Brechen der Tabelle	YR-30/42	1pcs
4	Schienen	15kg/m	3.8m*2pcs
5	Bringen Sie Kettenstamm in Position	YR-SPT28/42-072	1pcs
6	Ketten Sie Stamm an	YR-SPT28/42-097	1sets
7	Dreiwegestamm	YR-SPT28/42-098	1sets
8	Kabelstamm	YR-SPT28/42-099	1sets
9	Elektrische Kabinettkabelabdeckung	YR-SPT28/42-099	1pcs
10	Schienenschweißen	YR-SPT28/42-094	2pcs
11	Begrenzte Installation Y	YR-SPT28/42-0986	3pcs	Entsprechend der Standortposition

Technische Anforderungen:
1. ist die Schiene, die Oberflächen ist, Gradlinigkeit accuracy≤0.08% waagerecht ausgerichtet
2. ist Ladetischhöhe 5-7mm, die als CNC-Ausschnitttabelle höher sind.
3. stellen begrenzte Installation des Ladetischs Y Achse die Position sicher, als der Ladetisch stoppte.
4. sind Kabel im Stamm, herausgestelltes Kabel sollten mit Schutzrohr bedeckt werden gesammeltes sauberes.
5. ist Druckluft trockene reine Luft, 0.5-0.6Mpa, InputLuftröhre ist 4 Möglichkeiten von der Hauptluftröhre zu
Maschine, geändert in Durchmesser 10mm PU-Rohr zu FRL.
6. sollte Glasgestell im mittleren Teil der Drehenarme sein, und geregelt
7. Die elektrische Kabinettposition justiert entsprechend dem Standort.
8. elektrische Kabinettenergie: 380V 50HZ, Drahtdurchmesser 3*10+1*6
9. Klemmschraube: Summe M10*80: 70pcs
Klemmschraube für Schiene: 28pcs, für CNC-Tabelle: 8pcs, für begrenzte Position des Ladetischs: 6pcs, für
Stamm: 14pcs, für Spurrandgerät: 4pcs, für Schirmrahmen: 4pcs, für Kettenstamm: 6pcs.
10. Sicherheitsoperation, Wartung, Anweisungstraining nach Installation.
11. Nach der Ausbildung diese Planzeichnung wurde vom Kunden aufgehoben.

YR-4228 VERDOPPELN ARM-DOPPELTEN POSITIONS-SCHAUFELLADER

1,1 Ausrüstungszusammensetzung:

1)Ausrüstungsgroßrechner-/Ausrüstungsarbeitssystem/Ausrüstungsverkehrssystem/-vakuum saugen System/Maschinenfallsystem/System des hohen u. Niederdruckes/Programmkontrollsystem

1,2 Maschinenkonfiguration:

1)Fallkettenrad u. -kette: spezielle hohe Genauigkeit verstärken sich

2)Transportlaufkatze: Import PU-Material

3)Vakuumsauger: Importmaterial (Doppeltes saugen Funktion)

4)Vakuumpumpe: China u. deutsches Jointventure PUXU

1,3 elektrische Vorlage

1)Plc-Prüfer: DELTA

2)Tranducer: DELTA

3)Annäherungsschalter: Die Schweiz ELCO
4)Seilzug: flexibles Schildkabel

5)Prüfer: Schneider

6)Pneumatische Vorlage: Taiwan Airtac

7)Positiv- u. Unterdruck-Sensor: Japan SMC

1,4 Technologieparameter

1)Ladenglasgrößengrenzen: minimale Größe 1500*1500mm (nur link)

maximale Größe 4200*2800mm

2)Ladenglasstärke: 3~19mm

3)Ladenglaszyklus: 40-90 protokolliert 9 (justierbar)

4)Straßengang: 0~40m/min (justierbar)

5)Maximum saugen Glastiefe: 700mm

6)maximales ladendes Glasgewicht: 900KG

7)Simplexladende Glasarmzahl: 6

8)einarmige Saugerzahl: 3

9)ladender Fallarm: 2

10) Ladenglasposition: 2positions

11) Energie source& Energie: V HZ

12) installieren Sie Energie: 8KW

13) Kompressenluft: 0.3Mpa

14)Vakuumdruck: -70~ -90Kpa (justierbar)

Technologieinformationen

2,1: Maschine fassen zusammen

1)Automatischer Glasschaufellader ist eine Ausrüstung, die Glas vom Glasregal saugen und an das waagerecht ausgerichtete Tabelle und den Transport zur Schneidemaschine oder zu jedem möglichem anderen Arbeitsplatz sich wenden kann.

2): Marken-Vakuumpumpe des Vakuum-Anlagen-Gebrauches berühmte und Zunahmestabilität und Sicherheit der Ausrüstung in großem Maße. Alle Arbeitsprozesse werden durch den PLC gesteuert.

2,2: Technologie describer

1)Fallmodus: mechanischer Fall, hohe Geschwindigkeit, bearbeiten Stall, keine Erschütterung

2)Fallwinkel: 95-98 (justierbar)

3)saugen Sie Glastiefe: Sauger kann Ausdehnung 300mm sein und erfüllt 700 ladende Glastiefe

4)Einlasssystem: Sätze des Gebrauches zwei des elektrischen Induktors des Glasfotos, sicherer und stabil.

5)Lastaufnahmemittel: spezielles Pleuelstangelastaufnahmemittel

6)saugen Sie Gerät: Gebrauchsvordoppelschicht saugen Leitung.

7)Saugersteuerung: jeder Sauger kann durch das Luftventil, Sie gesteuert werden wählen die Saugerarbeitszahl frei.

8)anhebendes falsches Glas schützen sich: kann das falsche Glas schützen, wenn Sie das kleine oder defekte Glas treffen.

9)Warnungsgerät: haben Sie Selbstkontrolle und rotes, grünes Lampenwarnungsgerät.

10)Steuermodus: automatischer Modus und manueller Arbeitsmodus

11)Antriebssteuerung: Chinese- und Englischanzeige, Flüssigkristallanzeige

12)Parameter eingestellt: die Glasladenreihenfolge und -zahl können automatisch eingestellt werden und können mit Schneidemaschine verbinden, um die volle automatische Funktion ohne Unterbrechung zu erzielen, benötigen nicht Wiederholungssatz. Bequemer und schnell

Ⅱ, AUTOMATISCHE MASCHINE DES GLASSCHNEIDEN-YR-4228 (China- u. Italien-Jointventure)

1, Ausrüstungsstandard:

Die maximale Größe des geschliffenen Glases: 4200*2800mm

Die Höhe der Maschine: 900±50mm.

Das Gewicht der Maschine: 3.8T.

Die Ausschnittstärke: 3~19mm

2, Parameter schneiden

Geradetiefe von Parallelismus: ≤±0.25mm/m

Diagonale Genauigkeit: ≤±0.30mm/m

Ausschnittbrückengeschwindigkeit: 0~180m/min (justierbar)

Ausschnittbrückenbeschleunigung: ² 3.0m/s

Messerregalgeschwindigkeit: 160m/min

Messerregalbeschleunigung: ² 6.0m/s

GurtStraßengang: 40m/min

Ausschnittkopf-Standortgenauigkeitsfehler: ≤±0.2 Millimeter

3, Energiequelle /power

Installieren Sie Energiequelle: V HZ

Ausrüstungswirkleistung: 8KW

Kompressenluft: 0.6PA

4, Ausrüstungsleistung

Einbauebene: Garantiegenauigkeit und keine Deformation

Ausrüstungswerkzeugschutzblech: Messer kann 360 Grad spinnen.

Maschinenoberfläche: benutzen Sie wasserdichtes Brett des Importes.

Geglaubt: industrieller Filz des Importes (Faser- u. Wollkomponente)

Ölversorgungsmodus: automatische pneumatische Versorgung, Synchronismus mit Messer.

Verkehrsart: automatischer Gurttransport

5, Maschinenteil

Tabellenbrett: wasserdichtes und feuerfestes Brett des Importes

Gestell: Japan KHK

Transportband/Gurtrad: Italien Bredbury

Ausschnittrad: Deutscher Bohle

6, Elektrogerät

Verwenden Sie industrielles Personal-Computer, um zu steuern, Microsoft Windows-Schnittstelle

Spannung: 415V/50HZ, haben Spannungsstabilisator

Motor: Japan YASKAWA trennen Motor

Annäherungsschalter: Die Schweiz ELCO

Hauptelektrogerätvorlage: Japan IZUMI u. SCHNEIDER

Pneumatisches Proportionalventil: Japan SMC

7, Software

Italien-Importausschnitt-Software u. Optimierungs-Software (Italien-OPTIMA)

Optimierungs-Software u. Erzeugnismanagement-Software können zusammen benutzt werden

Lassen Sie Kopfsprungsschnittgrenze Funktion schützen

Zählen Sie Produktionsmengenfunktion

Haben Sie 1500 Arten Zahl die Lagerung (bequem für das Zeichnen und die Kontrolle)

SELBSTcad-Farben-Software kann kompatibler Gebrauch sein

Optimierungs-Software kann direkt mit Ausschnitt-Software benutzt werden

Haben Sie Selbstkorrekturfunktion, Garantieausschnittgenauigkeit

Ausschnittweg wählen Funktion, Garantiereichweite die schnellste Schnittgeschwindigkeit

Heteromorphism-Ausschnitt, automatisches Aufblasen, kann Ausschnittergebnis schnell und effektiv garantieren.

Ursprungszusatz und -korrektur arbeiten, können Ursprung zweimal einstellen

Steuereingang: der Maus, chinesischer u. englischer Schnittstelle der Tastatur und

Haben Sie automatische mittelbare Funktion des heteromorphism Trennmesser-Drucks, die Garantie, die bestes Ergebnis schneidet

Heteromorphism-Schablonenscannen: scannen Sie verschiedene Arten der Zahl mit.einschließen heteromorphism Punkt für Punkt und umwandeln sie zu Nocken-Zahl

Optimierungs-Software: kann irgendwelche Arten Ausschnittgröße, bestes Ausschnittprogramm des Ertrages, Zunahmeschnittführung kombinieren und vereinbaren und lässt auch manuelle Software nach Optimierung, Zunahmeausschnitt-Gebrauchsverhältnis effektiv ändern

Optimieren Sie Druck und Schnittgeschwindigkeit: entsprechend Zahl biegen Gerade, Bogen, excurvature Ursprung u. Ende, Beschleunigungsteil, Verlangsamungsteil und so weiter, optimieren, vermitteln und heraus der meiste passende Druck und die Geschwindigkeit.

Heteromorphism-Speicher: mehr als 300 Arten heteromorphism Speicher, dieser können die ganze mögliche Nachfrage erfüllen

Heteromorphism-Optimierung: heteromorphism in der Lagerung kann geändert werden die Größe, frei spined, bewegt worden jeder möglicher Richtung, kombiniert Auftrag frei, übereinstimmend

Bohrgerätstandortfunktion: im heteromorphism Speicher-Versorgungsbohrgerät vor-installieren Sie Funktion.

Messer schützen Funktion: mechanische Schutzfunktion, vermeiden jede mögliche Abbruchsmöglichkeit.

Heteromorphism-Ausschnitt: Ausrüstung kann, jede mögliche Gerade, Seitenlinie oder heteromorphism schneiden

Gurttransport: Motorantrieb der Gurt direkt, transportieren das geschliffene Glas zur brechenden Glasmaschine.

Wegschutz: der maximale Weg der Ausrüstung haben doppelten Schutz der Maschine und die elektrischen

Mittelbare Funktion des Ausschnittdrucks: aller Druck kann durch Tastatur mittelbar sein

8, fügen den Film hinzu, der Funktion entfernt

9, benutzen transparenten Ölbehälter

Ⅲ, YR-4228 LUFTPOLSTER, DAS MASCHINE BRICHT

1, Technologieparameter

Standard mit 1,1 Tabelle-Brettern: 4200×2800mm

Höhe mit 1,2 Tabelle-Brettern: 910±30mm

1,3 Fanmaschinenmenge: Sätze 1

2, Hauptkonfiguration

Tabelle-Brett 2,1 geglaubt: industrieller Filz des Importes (Faser- u. Wollkomponente)

Brett 2.2Table: wasserdichtes und feuerfestes Brett des Importes

Stange 2.3Carrier: kreuzweise 2sticks, lengthways 1stick

Zylinder 2.4Air: Taiwan Airtec

Maschine 2.5Air: Zhujiang

3, fügen automatische Fallfunktion an: die Tabelle kann auf eine Seite gedreht werden

Ⅳ, fügen Fenster hinzu, Optimierungs-, diesoftware in Personal-Computer benutzt werden kann

Gelegentliche zusätzliche Liste

Nein.	Name	Einheit	Menge	Anmerkungen
1	Optoelektronischer Schalter	Satz	2
2	Tool-Kit	Satz	1
3	Importmesserhalter (deutsch)	Satz	6
4	Annäherungsschalter	Satz	2
5	Schaufelladersauger	Stück	2
6	Kupfernes Werkzeugschutzblech	Satz	2
7	694bearing	Stück	4
8	Schwätzer	Stück	1
9	Englisches Benutzerhandbuch	Teil	1
10	Optimum-Software	Satz	1
