Produktdetails:
|
Produktions-Name: | Isolierende Glasproduktlinie | Maximale Glasgröße: | 2500mm*3500mm |
---|---|---|---|
Minimale Glasgröße: | 400mm*280mm | Glasstärke: | 3 - 15mm |
Waschmaschine: | Edelstahl | Pressmaschine: | Einstellbare Kommata |
Garantie: | 1-jährig | Marke: | Lijiang-Glas |
Markieren: | 15mm Glasfenster-Linie,die Maschine herstellt |

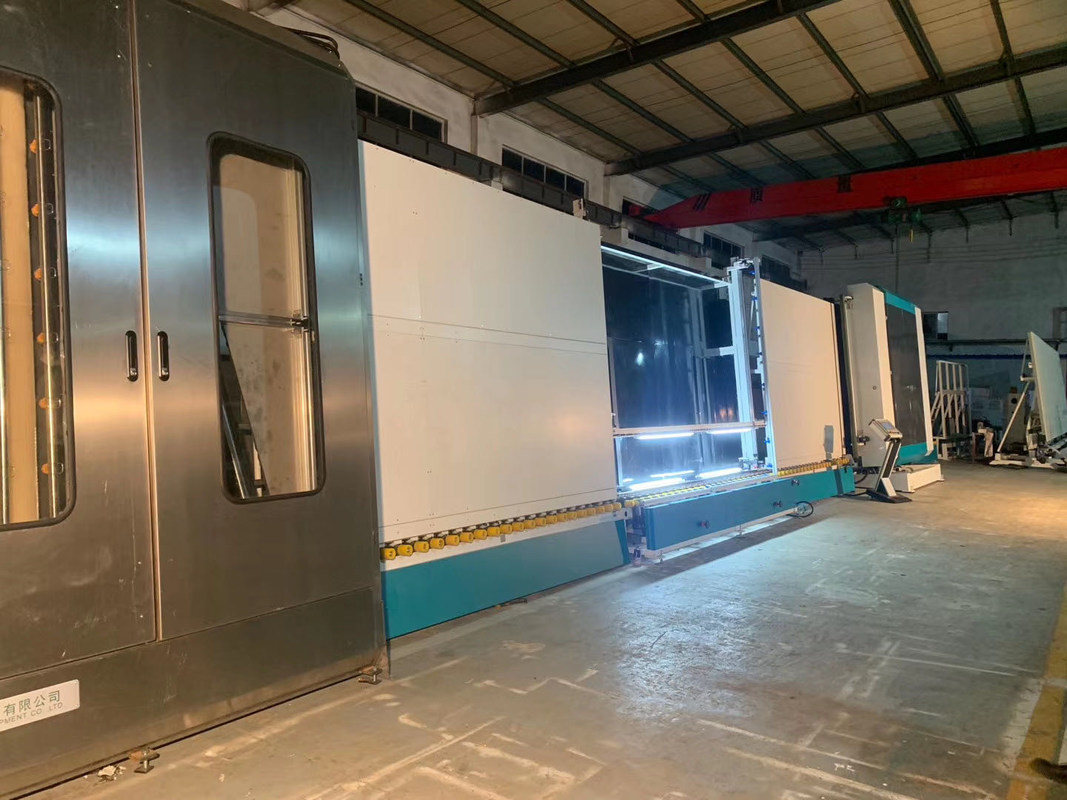

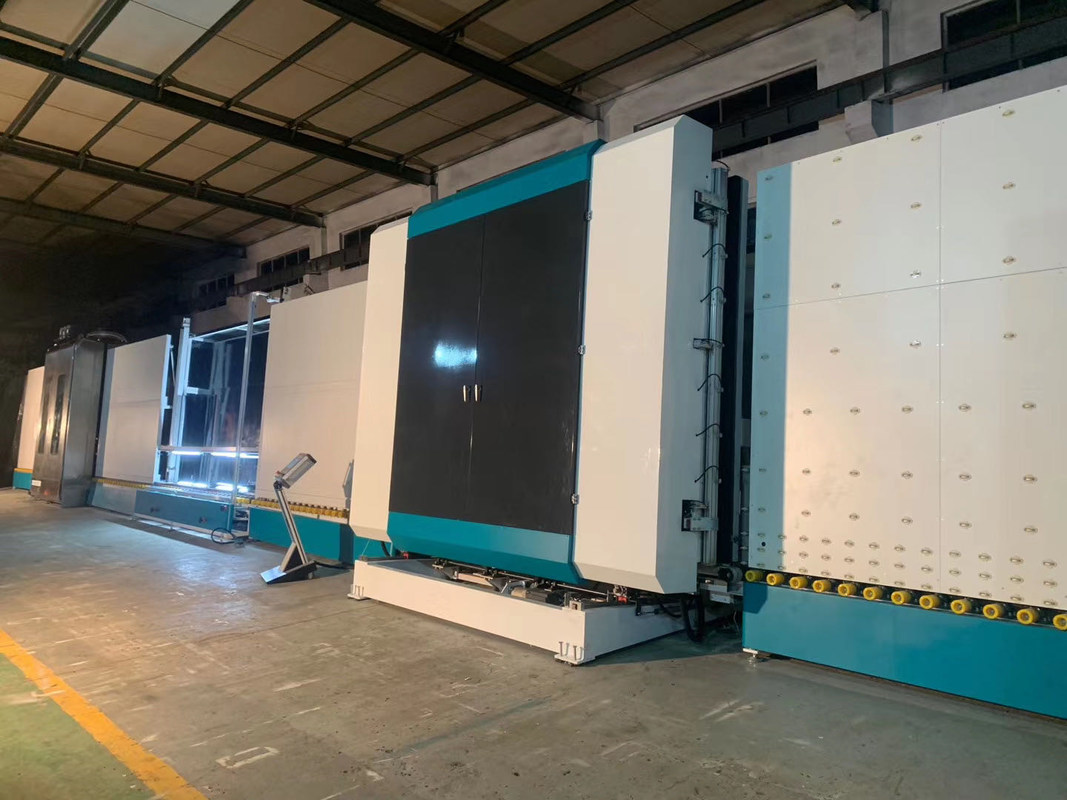

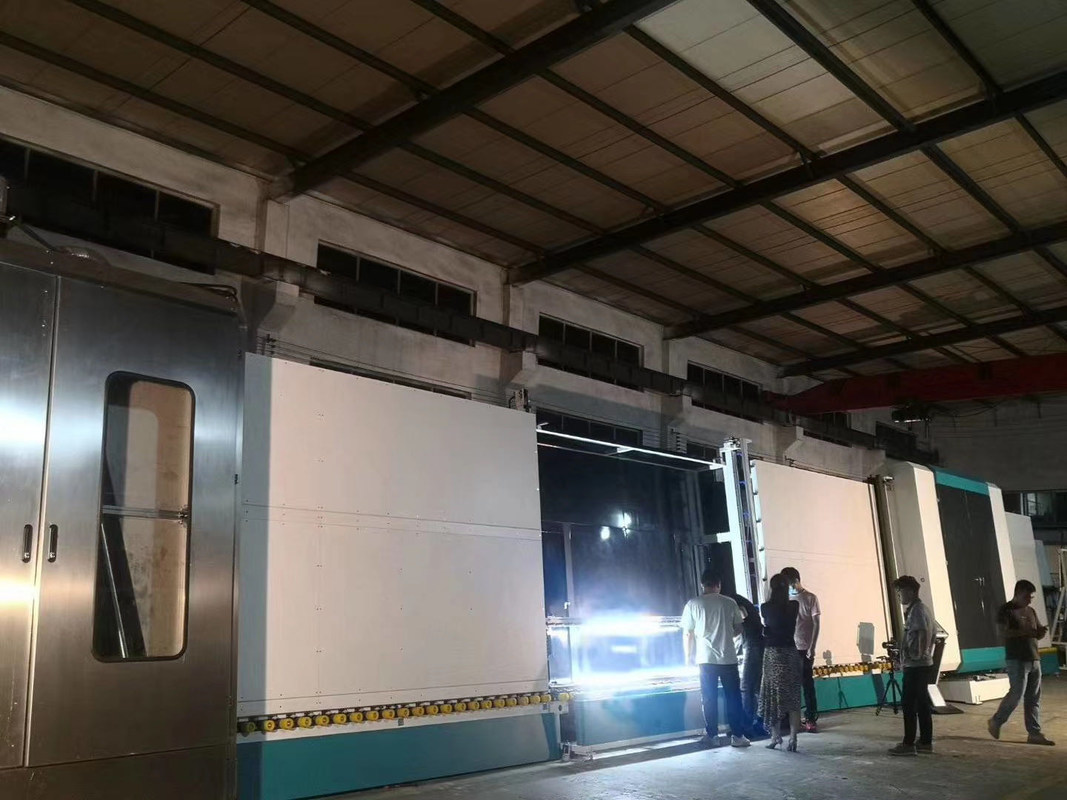

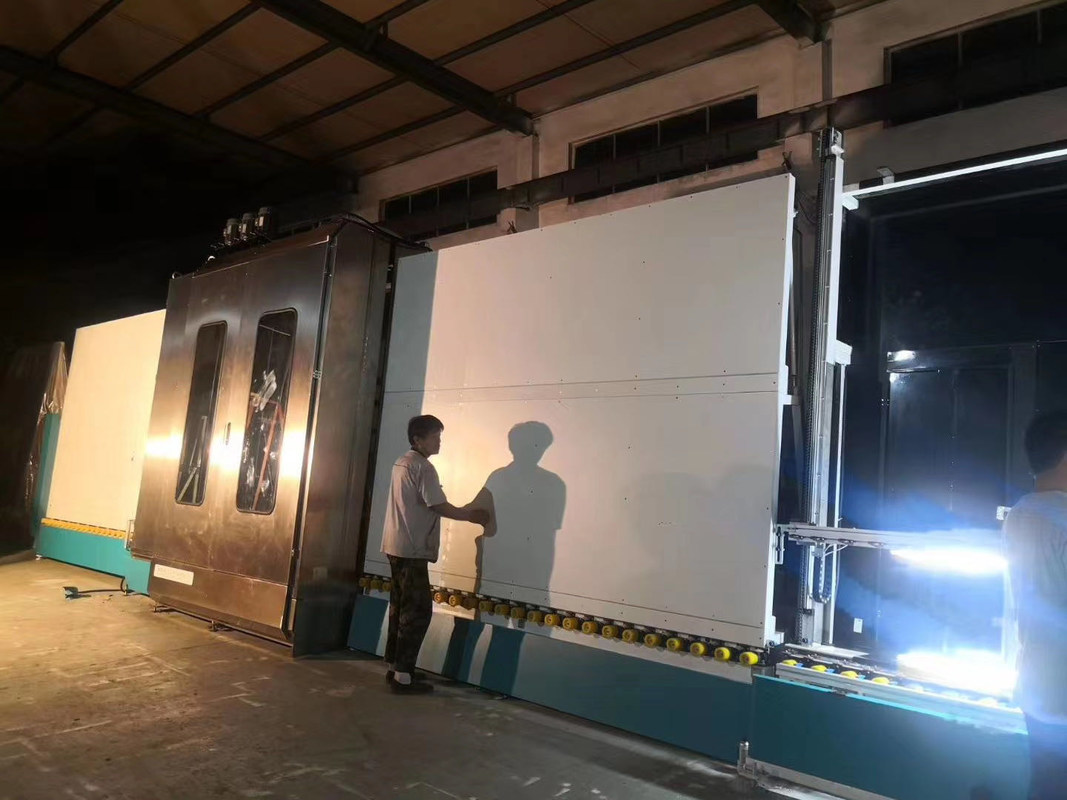

Vertikale Doppelverglasungs-Glasfertigungsstraße mit füllender Argon-Gas-optionaler Funktion
Glasfensterlinie, die Maschine für doppeltes Glas mit füllender Argon-Gas-optionaler Funktion herstellt
Details führen vom LJBZ2535G ein
Die Argongasfüllende isolierende Glasproduktlinie hat 7 Abschnitte total:
01 Übergangsabschnitt;
Waschmaschine 02;
03 Durchflussquerschnitt;
04 Inspektion und Installationsabschnitt;
05 Übergangsabschnitt;
06 drückend und füllender Abschnitt;
07 Durchflussquerschnitt.
• 01 Übergangsabschnitt
Beschichtender Entdeckungsmechanismus, automatische Entdeckung des niedrig--e Offlinefilmes
• Waschmaschine 02
Hauptmerkmal:
• Benutzen Sie 6 weiche Bürsten mit 0.1mm weichem Haar, um niedrig--e Glas zu säubern
•Vorwäsche (optional)
• Das neue Luftmesser verwendet Aluminiumprofil (Schnabeltierluftmesser), und die Größe des Lüftungsgitters wird durch Aluminiumprofilschnabeltier justiert. Dieses kann die Anzahl von Justierschrauben verringern, garantieren, dass jede Schraube nicht lose ist, und vermeiden Luftmesserresonanz.
•Die Breite des Luftmessers kann entsprechend der Stärke automatisch justiert werden
•Operationskasten mit Reinigungsgeschwindigkeitsanzeige, die kann waschende Geschwindigkeit (8-10m) genau anzeigen
• Automatische Temperaturüberwachung des Wasserbehälters, Wasseranreicherungssystem
•Europäisches Schalldämpfersystem
• Edelstahlmaterial
• 03 Durchflussquerschnitt
• Speicherglas
• 04 Inspektion und Installationsabschnitt
Die neue Struktur dieses Abschnitts wird zu einer anhebenden Struktur des Inline-Strahls geändert (doppelter Strahl). Es ist einfach, das Glas zu kontrollieren und abzuwischen
• 05 Übergangsabschnitt
• Automatisches Maß der Glasstärke. Sie kann entsprechend tatsächlichem Bedarf beim Arbeiten verwendet werden.
• 06 drückend und füllender Abschnitt
Der spezielle Vorteil des bedrängenden Glasbrettes:
Hauptmerkmal:
• Besonders langes (2500mm * 3500mm) isolierendes Glas kann zweimal zusammengedrückt werden
• Nehmen Sie ein Förderband an, um das Glas zu übertragen und den Servomotor zu benutzen, um das Glas zu drücken
• Presser-Platte kann für einfache Wartung geöffnet sein
• Justierbare Strukturpressemaschine, zum der langlebigen Nutzungsdauer zu garantieren
• Hohe Dichtwirkung und automatische Füllung des Argongases mit hohem Argoninhalt
• Zonen werden gegründet, um verschiedene sortierte Gläser mit versiegelnden Methoden der weiteren Verfolgung zu füllen, um Argonverlust zu verringern
• Kann den Wert des Gases einstellen und den Prozess des Füllgases auf dem Touch Screen zeigen
• Schneller reagierender Sensor zur dauerhaften Steuerung des Gasabfüllvorgangs
• Gaskonzentration kann erreichen mehr als 90%
• Kein Bedarf zu den Bohrlöchern auf dem Distanzscheibenrahmen
• Standardgas ist Argongas
• 07 Durchflussquerschnitt
• Speicherglas
• An kann das Versiegeln Maschine angeschlossen werden
Technische Daten
Max. Glasgröße | 2500mm*3500mm |
Maximale Glasgröße für Füllgas | 2500mm*3200mm |
Min. Glasgröße | 280mm*450mm |
Glasstärke | 3-15mm |
Isolierende Glasstärke | 60mm |
Waschende Glasgeschwindigkeit | 2-10m/min |
Glasförderergeschwindigkeit | 45m/min |
Waschende Bürsten | 3 Paare der weichen Bürsten mit 0.1mm Haar |
Wasserversorgung | Wasserverbrauch: Leitfähigkeit 0.5t/h: 40μs/cm |
Luftzufuhr | Fluss: 0.8m/min |
Luftdruck | ≥0.8MPa |
Gesamtleistung | 3P 380V 50HZ 40KW |
Maß | 23500*3500*3700mm |
Gewicht | 6500kg |
Elektrische Parameter
NAME | URSPRUNG | MARKE |
Servomotor | Deutschland | SIEMENS |
PLC | Deutschland | SIEMENS |
Niederspannungselektrogerät | Deutschland | SIEMENS |
Frequenzumsetzer | Deutschland | SIEMENS |
Übergangsmotor | Taiwan | LINHAI |
Bürstenmotor | Taiwan | LINHAI |
Wasserpumpe | China | LINGXIAO |
Führer | Taiwan | HIWIN |
Pneumatische Komponenten | Taiwan | AIRTAC |
Elektrisches Messgerät | China | MIRAN |
Photoelektrischer Schalter | Deutschland | KRANKER |
Mikroschalter | Taiwan | NEIGEN Sie |
Knopf und Anzeigelampe | Frankreich | SCHNEIDER |
Touch Screen | Taiwan | WEINVIEW |
Zwischenrelais | Japan | OMRON |
IG-Linie mit dem Gas, das online füllt |
Hauptmerkmale der super schnellen IG-Linie
• Zwei IGUs können auf einmal gedrückt werden und gefüllt worden mit Gas, kann jedes IGU mit mehr als 90% Argongas gefüllt werden
• Indem Sie zweimal das IGU drücken, können Sie das gepresste Teil am Verlieren seiner Form verhindern. Sie kann 27 Sekunden für jedes 1m * 1m doppelte Glas erreichen, das erheblich die Arbeits-Leistungsfähigkeit verbessert.
Hochgeschwindigkeits-IG-Produktlinie, patentiert in China im Jahre 2019
• Löst das Problem des Wartens auf den versiegelnden Roboter, um zu arbeiten. Eine Arbeitskraft installiert zwei Distanzscheibenrahmen auf zwei IGUs
• Automatisches Maß der Glasgröße und Kennzeichnung unter Verwendung des ERP-Systems (optional) (die Kennzeichnung kann sein vorpressen und Nachpresse)
• Von den Übergangsteilen, zum von Teilen zu drücken, wird jedes Teil geteilt
• Passend für Massenproduktion in der Fabrik. Superhohe geschwindigkeit
