Produktdetails:
|
Name: | Glasschneidentabellen | Glasgröße: | 2600*2000 |
---|---|---|---|
Schnittgeschwindigkeit: | 0-200m/min | Stromversorgungsspannung: | 380V/50Hz |
Servosystem: | Servomotor Yaskawa | Glasstärke: | 3 - 19mm |
Schnitt von Genauigkeit: | ±0.15 | ||
Markieren: | Glasschneiden-Tabellen CNC-200m/min,19mm CNC-Glasschneiden-Tabellen,Cnc-Glasschneiden-Tabellen 200m/min |

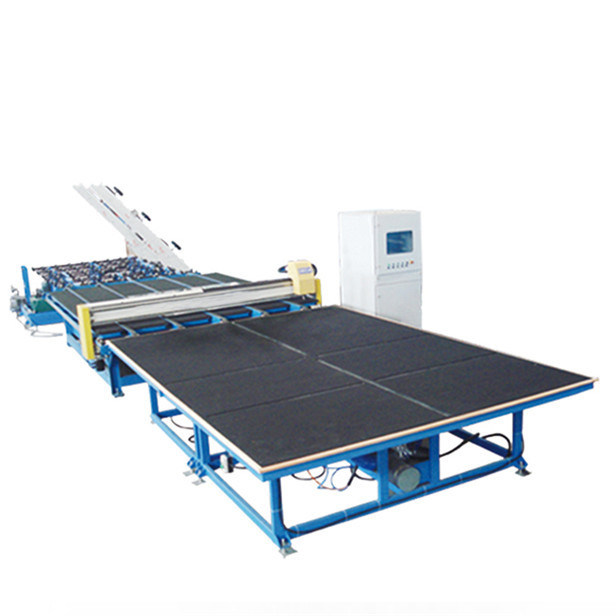

1. Überblick über Glasschneidentabellen
Glasschneidentabellenarbeitsprinzip ist, dem geschliffenen Glas, indem es Gurt zum Worktable zu übermitteln übermittelt, gab automatisch die Position des Glases durch photoelektrisches Abfrage-System und dann den Schnittkopf mit Diamantschleifscheibe auf den Schneiderhalterbewegungen entlang x- und y-Richtungen beziehungsweise durch Programmsteuerung, cutc das Blatt ein. Moderner Wechselstrom, den Servomotor im Antriebsteil, CNC-Bewegungsprüfer benutzt wird, wird im Steuerteil der Maschine verwendet.
2. GlasschneidenTabellenaufbau:
Automatische Glasschneidentabellen: Es besteht aus Fahrgestellemechanismus, Strahlnmechanismus, Worktablemechanismus, der Trennmessermechanismus und übermittelt Mechanismus, Stellmechanismus der photoelektrischen Überprüfung und elektrisches Kontrollsystem.
3. Eigenschaft des Glasschneiders
1, stiller linearer Hochgeschwindigkeitsführer wird für Führungsschiene angenommen, die schnittfreudige Genauigkeit und lärmarm hat.
2, durch die Analyse der Berufsstruktur-Software, die Ausrüstung stellt die Stabilität, dynamische Balance, mechanische Festigkeit sicher, um die meiste perfekte Ergänzung zu erzielen und garantiert, dass die Struktur der Tabelle nicht verformt wird.
3, moderner japanischer Servomotor Ankawa wird im treibenden Teil, das die Geräte zuverlässig herstellt, der kleine und leistungsfähige Fehler verwendet.
4, das Fahrgestellematerial wird durch den nationalen Mangan-enthaltenen Abschnittbrückenstandardstahl (Q345A) nach alternder Behandlung geschweißt und gebildet. Die umfassenden mechanischen Eigenschaften, die Plastizität und die Schweißenseigenschaften dieser Art des Stahls sind gut. Der Rahmen wird als Ganzes verarbeitet, und die Stabilität und die Genauigkeit der Ausrüstung werden erheblich durch das Mildern der alternden Behandlung, um die Stabilität des Produktes sicherzustellen verbessert. Nach speziellem Entrostungsprozeß werden die Oberflächenroststellen und die Oxidschicht entfernt. Die Deckschicht wird mit hochwertiger Epoxidzündkapsel gespritzt und die Deckschicht wird mit hochwertiger Automobilfarbe gespritzt.
5, angemessene Anordnung für integrale Kabel und Gasrohre und komplette Dichtung
6, das Gerät hat eine zurückgestellte Schlüsselfunktion. Sie kann alle Vorbereitungen abschließen, vor automatisch beginnen, indem sie auf den Touch Screen klicken, der erheblich die Arbeits-Leistungsfähigkeit verbessert.
7, japanisches proportionales Magnetventil SMCs wird für den Schnitt des Reises verwendet. Der Druck wird automatisch entsprechend der Glasstärke justiert. Der Messerkopf dreht 360 Grad und das obere und unter Dämpfungsschneiderschnitte (jede mögliche Gerade und alle Arten vom speziellen geformten Glas können genau geschnitten werden).
8, doppelter Antrieb der Bewegungshohen geschwindigkeit (großes Trägheit Yaskawa-Servo) stellt Schnittgeschwindigkeit und Flüssigkeit sicher
9, Förderergerät, synchrones Automatikgetriebegerät, bequem, damit oberes und untereres Glasgetriebe, Frequenzumsetzungsgeschwindigkeitsregelung, stabiles und einfaches die Übertragungsgeschwindigkeit optimiert
10, Ausgleichsfunktion, Werkzeugexzentrizitätsausgleich, Freigabenausgleich, Neigungsausgleich
11, der Messerkopf wird mit Messerschutzfunktion ausgerüstet. Wenn der Messerkopf außerhalb des Glases oder des Glasabstandes fällt, stoppt das Programm automatisch und effektiv verhindert Schaden der Teile und des Glases.
12, Positioniervorrichtung, Navigationsanlage der photoelektrischen Überprüfung
Parameter 4.Technical
Maximale Größe | 2600X2000mm |
Stärke | 3~19mm |
Schnitt von Genauigkeit | ±0.15 |
Schnitt von Genauigkeit des speziell-förmigen Glases | ±0.20 |
Schnittgeschwindigkeit | 0-200m/min |
Übermittlung von Geschwindigkeit | 0-25m/min |
Maschinengröße | 9600X2800X900±20mm |
Funktionstabellenhöhe | 900mm±20mm |
Gewicht | 2600kg |
Gesamtleistung der Ausrüstung | 5-8kw |
5.Equipment konfigurieren
Teil 6.Software
1) Die Mensch-Maschine Schnittstelle ist einfach und großzügig, die Parameteranpassung ist einfach, die Parameter, die von den Betreibern geändert werden müssen sind kleiner, einfach und intuitives und die Anforderungen für Betreiber niedrig sind.
2) Schnelle Fahrgeschwindigkeit, Laufruhe, hohe Regelgenauigkeit, modulare Prüferstruktur;
3) Rohrleitungsausschnittmodus, photoelektrischer Positionierungsschnittmodus und direkter Ausschnittmodus werden frei durch Wahlen eingestellt. Der automatische Schnittmodus und die Luftbetriebsart können während der Verarbeitung jederzeit geschaltet werden.
4) Realzeitspurhaltung und Anzeigen des Verarbeitungsweges, fristgerechte Aufnahme von Bewegungskoordinaten, Achsenzustand, Zustand I/0, automatische Aufnahme der Fehlerdiagnose und Warnung;
5) Die grafische Bibliotheksverschachtelung, die programmiert, wählen speziell-förmiges von der Bibliothek, einstellte die relevanten Parameter vor und verarbeiten Quantität, die automatische Verschachtelung und erzeugen, Flugbahn verarbeitend;
6) Empfangen Sie eine Vielzahl der Verarbeitung Dokumente der Superpaket-Software, Datei AUTOCAD DXF, das System hat seine eigenen Grafiken, die Software redigieren (genau die selbe wie Pauls Editierverfahren);
7) Grafische Bibliotheksverschachtelungsprogrammierung, anormale Form von der Bibliothek vorwählend und stellen die relevanten Parameter ein und verarbeiten Quantität, automatische Verschachtelung und erzeugen, Flugbahn verarbeitend;
8) Komplette Lagerung des Glasdruckvorrates, sobald der Schnittdruck jeder Spezifikationsstärke Input und gespeichert ist, kann es direkt hervorgerufen werden;
9)Photoelektrischer Positioniervorgang, entsprechend der tatsächlichen Position und dem Ablenkwinkel, justieren automatisch Ausschnitt;
10) färben die Sortierfunktion von DXF-Klassendateien, einschließlich den nächsten Punkt, Eingang oder durch Grafiken die nach rechts, links herum sortierenden und anderen Wahlen. Geben Sie den Schalter zwischen einphasigem Ausschnitt frei und bidirektionalem Ausschnitt wird verwirklicht.
11) Alle Arten Schutz: einschließlich weiche und harte Grenze Schneiderdruckgrenze, externe Notaussteuerung und so weiter.
12) Ausgleichsfunktion: Werkzeugexzentrizitätsausgleich, Freigabenausgleich, Neigungsausgleich;
Verwandtes Produkt
Intelligenter vertikaler Rand, der Maschine LJCM2545 löscht
Hauptmerkmal
• Zweiwegglaszugang
• Plc-Kontrollsystem, Touch Screen Schnittstelle
• Automatisch Maßgröße
• Automatisch niedrig--e Oberfläche unterscheiden
• Randstreichung ist justierbar
• Der Kopf kann gedrehtes 360° sein
• Sicherer und voller Automat
• Sechs Servokontrollsystem
• Intelligentes Kontrollsystem, kann Reihe processin erkennen
Technische Daten
Max. Glasverarbeitungsgröße | 2500*4500mm |
Min. Glasverarbeitungsgröße | 400*280mm |
Glasstärke | 3-15mm |
Durchmesser der Schleifscheibe | 200mm |
Förderhöhe | 500mm |
Rand, der Breite löscht | 10-50mm |
Übertragungsgeschwindigkeit | 1. 29m/min |
Rand, der Geschwindigkeit löscht | 2-29m/min |
Schleifscheibebreite | 10/12/15 Millimeter |
Glasstärke | 3 - 15mm |
Schleifscheibegeschwindigkeit | 0~3000r/min |
Außentemperaturverbrauch | 100L/ Minute |
Luftdruck | ≥0.8MPa |
Gesamtleistung | 3P 380V 50Hz 3.35KW |
Maß | Maße: 9700×2500×3400mm |
Gesamtgewicht | 3700KG |
