Produktdetails:
|
Brand name: | Insulating Glass Processing Line with gas filling | Marke: | Lijiang-Glas |
---|---|---|---|
Maximale Glasgröße: | 2500 mm*3500 Millimeter | Maximale Glasgröße für Füllgas: | 2500 mm*3200 Millimeter |
Glasstärke: | 3 - 15 Millimeter (3 - 30 Millimeter) | IG-Stärke: | 60 Millimeter |
Material: | Edelstahl | Gaswert: | > 95% |
Garantie: | 1-jährig | Länge: | 23,5 Meter |
Markieren: | Luft-sich hin- und herbewegende isolierende Glasfertigungsstraße,Vertikale isolierende Glasfertigungsstraße,Vertikale Isolierglasherstellungsausrüstung |

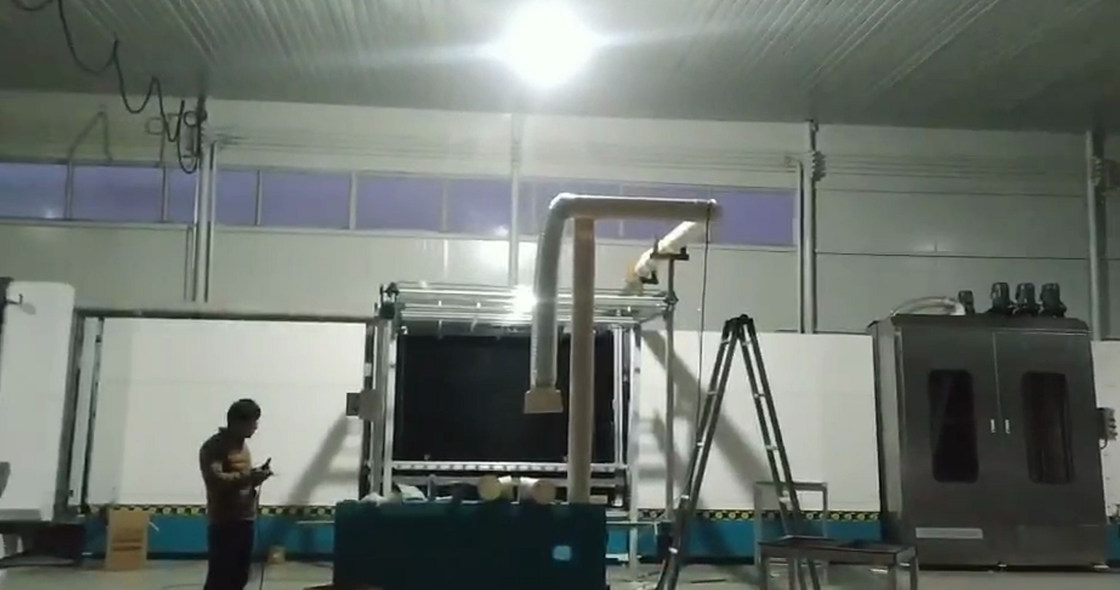

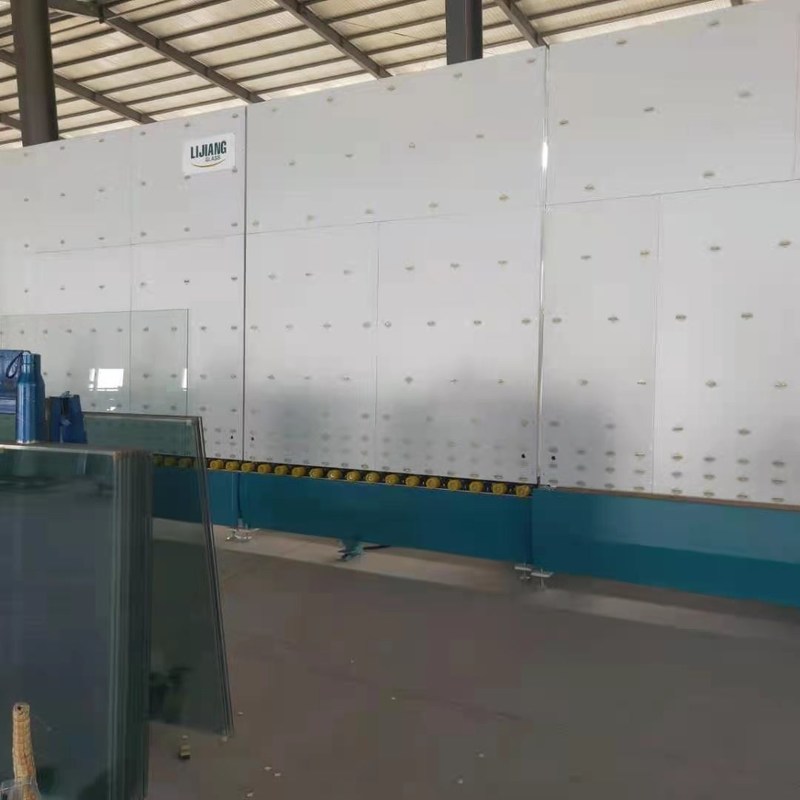

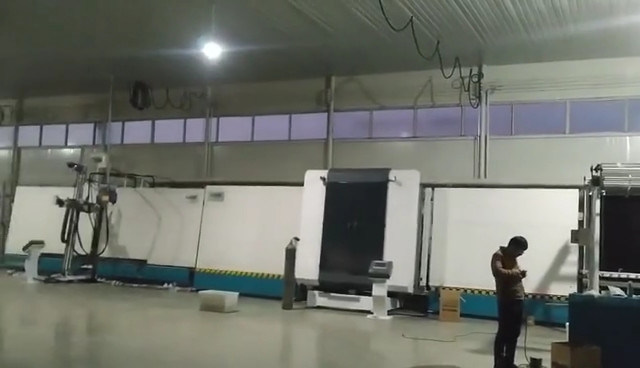

Vertikale isolierende Luft-sich hin- und herbewegende Glasproduktlinie mit der Gas-Füllung automatisch on-line
Führen Sie von der vertikalen isolierenden luft-sich hin- und herbewegenden Glasproduktlinie mit Gasfüllung ein
Unter Verwendung der Luft-sich hin- und herbewegenden Technologie, zum des Glases zu übertragen, um zu verhindern, dass das Glas durch Räder verseucht und hinterlassend Spuren, um die hohe Qualität der IG-Produktion zu verbessern. Die Linie hat sieben Abschnitte:
01 Übergangsabschnitt;
Waschmaschine 02;
03 Durchflussquerschnitt;
04 Inspektion und Installationsabschnitt;
05 Übergangsabschnitt;
06 drückend und füllender Abschnitt;
07 Durchflussquerschnitt.
Optionale Funktionen der vertikalen isolierenden luft-sich hin- und herbewegenden Glasproduktlinie mit Gasfüllung:
• Schrittglas mit optionalen Rändern (L: 100mm W: 50mm)
• Geformtes Glas
• Vor Waschmaschine
Andere Größen der vertikalen isolierenden luft-sich hin- und herbewegenden Glasproduktlinie mit Gasfüllung:
Parameter | Einheit | LJBZ2025GF | LJBZ2535GF | LJBZ2535DGF |
Stromversorgung | 380V 50Hz 3P | |||
Gesamtleistung | Kilowatt | 41 | 44,5 | 51,5 |
Waschende Geschwindigkeit | m/min | 2~10 | ||
Maximale Arbeitsgeschwindigkeit | m/min | 45 | ||
Minimale Glasgröße | Millimeter | 450*280 | ||
Maximale Glasgröße | Millimeter | 2000*2500 2000x3000 (drückte vorbei zweimal) |
2500*3200 2500*3500 (drückte vorbei zweimal) 2500x4500 (vorbei zweimal gedrückt, addieren Sie Sauger) |
|
Flachglasstärke | Millimeter | 3~15 (3-30) | ||
Waschende Bürsten | Stücke | 6 | ||
Maximale Stärke des isolierenden Glases | Millimeter | 60 | ||
Gesamtgasverbrauch | L/min | 1200 | ||
Fördererrollenhöhe | Millimeter | 520 | ||
Maß | L*W*H (Millimeter) | 19500*3500*3200 | 23500*3500*3700 | 27000*3500*3700 |
Details der vertikalen isolierenden luft-sich hin- und herbewegenden Glasproduktlinie mit Gasfüllung:
01 Übergangsabschnitt
Beschichtender Entdeckungsmechanismus, automatische Entdeckung des niedrig--e Offlinefilmes

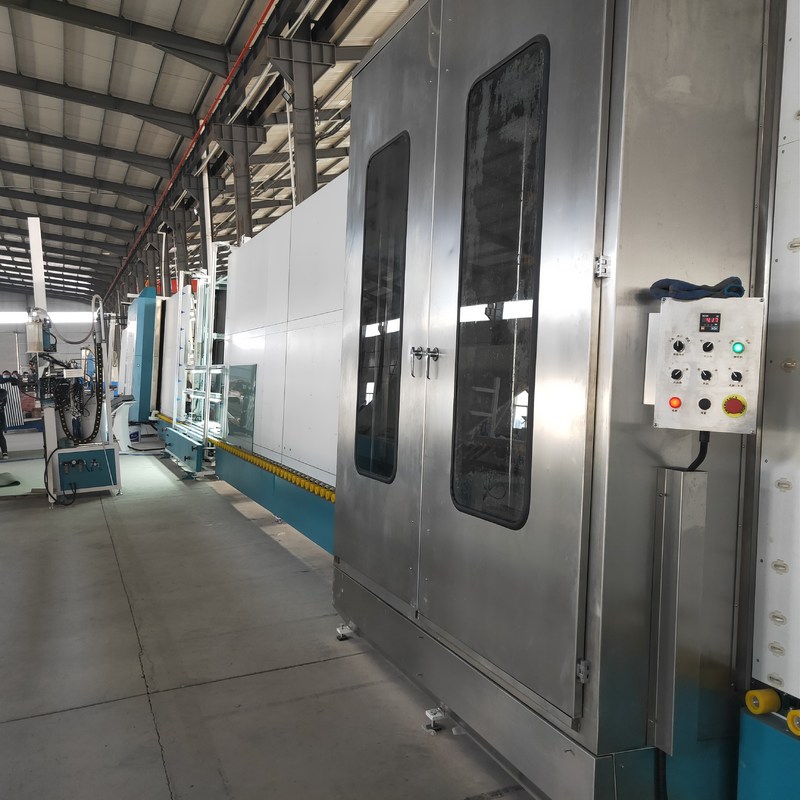

Waschmaschine 02
• Unter Verwendung 6 Stücke weicher Bürsten mit 0.1mm weichem Haar, kann niedrig--e Glas waschen
• Neues Luftmesser verwendet Aluminiumprofil (Schnabeltier-Luft-Messer), die Größe des Lüftungsgitters wird justiert durch den Aluminiumprofilentenschnabel. Dieses kann die Zahl des Stellschraubens verringern, garantieren, dass jede Schraube nicht lose ist, und vermeiden die Resonanz des Luftmessers.
• Das Luftmesser kann die Breite des Luftmessers entsprechend der Stärke automatisch justieren
• Der Operationskasten mit Reinigungsgeschwindigkeitsanzeige, kann waschende Geschwindigkeit (8-10m) genau anzeigen
• Automatische Temperaturüberwachung des Wasserbehälters, Auffüllen- mit Wassersystem
• Europäisches Schalldämpfersystem
• Edelstahlmaterial
03 Durchflussquerschnitt
• Speicherglas
04 Inspektion und Installationsabschnitt
Die neue Struktur dieses Abschnitts wird zu einer anhebenden Struktur des Inline-Strahls geändert (doppelter Strahl). Es ist einfach, das Glas zu kontrollieren und abzuwischen
05 Übergangsabschnitt
• Automatisches Maß der Glasstärke. Sie kann entsprechend tatsächlichem Bedarf beim Arbeiten verwendet werden.
06 drückend und füllender Abschnitt
Hauptmerkmal:
• Ultra-langes (2500mm*3500mm) isolierendes Glas kann zweimal zusammengedrückt werden
• Nimmt Förderband an, um Glas, Gebrauchsservomotor zu übertragen, um Glas zu drücken
• Die drückende Platte kann für einfache Wartung geöffnet sein
• Drängen des Brettes mit justierbarer Struktur, langlebiger Nutzungsdauer zu garantieren
• Füllen Sie automatisch Argongas mit bedeutender Dichtwirkung, höherer Argoninhalt
• Die gesetzten Zonen, zum der unterschiedlichen Größe des Glases mit versiegelnder Methode der weiteren Verfolgung zu füllen verringert Argonverlust
• Kann Gaswert einstellen und den Prozess des Füllgases auf dem Touch Screen zeigen
• Schneller reagierender Sensor zur dauerhaften Steuerung des Gasabfüllvorgangs
• Gaskonzentration kann erreichen mehr als 90%
• Kein Bedarf zu den Bohrlöchern auf dem Distanzscheibenrahmen
• Standardgas ist Argongas
07 Durchflussquerschnitt
• Speicherglas
• An kann das Versiegeln Maschine angeschlossen werden
Technische Daten
Max. Glasgröße | 2500mm*3500mm |
Maximale Glasgröße für Füllgas | 2500mm*3200mm |
Min. Glasgröße | 280mm*450mm |
Glasstärke | 3-15mm |
Isolierende Glasstärke | 60mm |
Waschende Glasgeschwindigkeit | 2-10m/min |
Glasförderergeschwindigkeit | 45m/min |
Waschende Bürsten | 3 Paare der weichen Bürsten |
Wasserversorgung | Wasserverbrauch: Leitfähigkeit 0.5t/h: 40μs/cm |
Luftzufuhr | Fluss: 1m ³ /min |
Luftdruck | ≥0.8MPa |
Gesamtleistung | 3P 380V 50HZ |
Maß | 23500*3500*3700mm |
Gewicht | 6500kg |
