Produktdetails:
|
Produktions-Name: | Isolierende Glasdichtungsmittel, die Roboter-Maschine versiegeln | Maximale Glasgröße: | 2500mm*4000mm |
---|---|---|---|
Minimale Glasgröße: | 400mm*300mm | Glasstärke: | 12-56mm |
Waschmaschine: | Edelstahl | Pressmaschine: | Einstellbare Kommata |
Garantie: | 1-jährig | Marke: | Lijiang-Glas |
Markieren: | Automatische Dichtungsmittel,die Roboter versiegeln,Vertikale Dichtungsmittel |

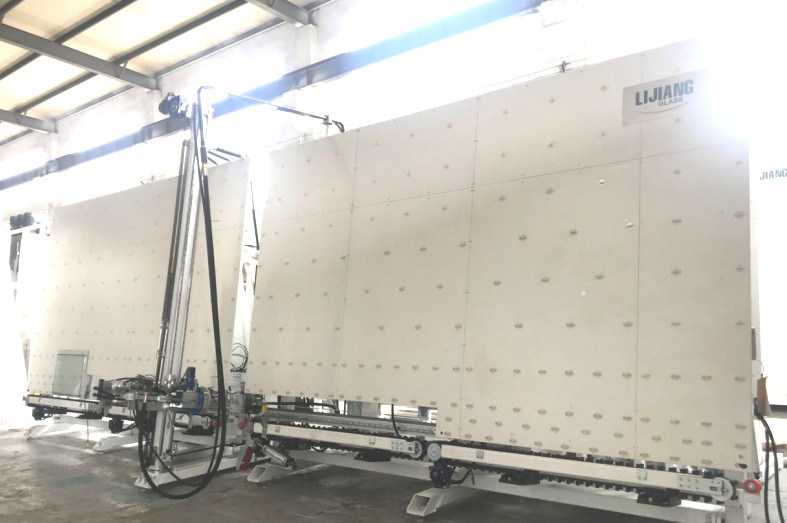

Automatische vertikale isolierende Glasdichtungsmittel, die Roboter-Maschine versiegeln
Hauptmerkmale der isolierenden versiegelnden Roboter-Glasmaschine:
• Servosystemsteuerung Japans Yaskawa, volle automatische und Hochleistungsfähigkeits-Dichtungsmaschine
• 4 Abschnitte, Dosenspeicherglas
• Adopt Zahnriemen, glatte Übertragung und genaue Position
• Automatisch Reparaturglasecken mit Schaber und Rolle
• Automatisch Maßglasgröße, Klebertiefe (30mm)
• Jede Selbst-funktion ist mit Handbetrieb
• Kann doppeltes Glas beschichten
• Formen Sie Glas mit optionalen Rändern, Schrittglas, das dreifache Glas (optional)
• Ein Satz der Förderpumpe steuert zwei Gruppen Dichtungsmittel (optional)
• Kann strukturelle Dichtungsmittel des Silikons, des Polysulphons und des Silikons benutzen
• Kleberkopf ist in der Front der Maschine, die für beschichtendes Schrittglas einfach ist
• Mit kann das Isolieren Glasproduktlinie angeschlossen werden
• Mit der Codescannenfunktion (optional)
Spezifikation des isolierenden versiegelnden Glasroboters
Modell | LJTJ2540D |
Spannungs-Energie | 380V 13KW |
Luftdruck | 0.5~0.7Mpa |
Verdrängungsdruck | 32Mpa |
Max.Glass-Größe | 2500*4000mm |
Min.Glass-Größe | 400*300mm |
Glasstärke | 12~56mm |
Arbeitsgeschwindigkeit | 5~40m/min |
Gesamtausmasse | 11000*1500*4500mm |
2,2 Maschinengeräusch
Ein-belasteter Schalldruckpegel | |
Bereitschaftszustand | Arbeitszustand |
DB 50 | DB 85 |
Funktion und Eigenschaft der isolierenden versiegelnden Glasmaschine
Maschine 1.The ist für tiefes Verarbeitungsglasunternehmen, hohe Automatisierung, verringern Arbeitsintensität, sparen Arbeitskräfte, Produktions-Leistungsfähigkeit zu verbessern passend
2. ganze Maschine Mensch-Maschinentouch Screen Schnittstelle, mit Speicherfunktion annehmen.
ist beschichtendes Dichtungsmittel 3.After, der Glasrand und die Ecke ohne Luftblasen, glatte Oberfläche, kein Bedarf, die Ecke zu schneiden voll
4. Unter Verwendung zwei Sätze des unabhängigen Dichtungsmittelversorgungssystems (einschließlich Mischeinrichtung), schalten zwei Arten Dichtungsmittel schnell, in Einknopfoperation leicht (Modell II)
Breite 5.The der Maschine ist 1.5m, kleine Bodenfläche, sparen Raum
6. Der dritte Abschnitt kann Glas vorspeichern, um die Leistungsfähigkeit effektiv zu verbessern
7.The, das kleinste isolierende Glasgröße verarbeitet werden kann, ist 400*300mm
Antiblockorientiertes Gerät 8.Equipped im Mischer
9. Servosteuerungssystem nimmt weltberühmte Marke (Japan YASKAWA) an, die Leistung ist stabil
10. Wellengetriebe, zum des Glases zu machen, das glatt mit der genauen Positionierung übertragen wird.
11. stellen spezielle v-Art der Treibriemen, zum des Dichtungsmittels zu vermeiden, das auf dem Gurt haftet, den Glasrand sicher, der sauber ist, v-Art Block ist veränderbar.
12. Die Ersatzteile werden mit hoher Standardisierung produziert und hohe Präzision, stellt sicher, dass die Maschine mit Langzeitstabilität benutzt werden kann
13.Suitable für das dreifache Glasieren.
Rad 14.Conveying auf Rückenbrett nimmt eingebettetes Rad an, um sich des Glases zu vergewissern wird transportiert glatt
Technische Daten
Max. Glasgröße | 2500*4000mm |
Min. Glasgröße | 400*300mm |
Glasstärke | 12-50mm |
Arbeitsgeschwindigkeit | 5-40m/min |
Luftdruck | ≥0.6MPa |
Pressungsdruck | 32MPa |
Spannungsenergie | 380V 15kw |
Gesamtausmasse | 11000*2000*3500mm |
Elektrische Parameter
NAME | URSPRUNG | MARKE |
Servomotor | Japan | YASKAWA |
Servofahrer | Japan | YASKAWA |
CPU | Japan | YASKAWA |
Niederspannungskomponente | Deutschland | SIEMENS |
Führungsschiene | Taiwan | HIWIN |
Schaltnetzteil | Taiwan | MW |
Sensor-Schalter | Korea | AUTONICS |
Pneumatische Komponente | Japan | SMC |
Touch Screen | China | GAOSHAN |
Servomotor | Japan | YASKAWA |
Servofahrer | Japan | YASKAWA |
Verwandtes Produkt von LIJIANG-GLAS
Vertikale Doppelverglasungs-Glasfertigungsstraße mit füllender Argon-Gas-optionaler Funktion
Details führen vom LJBZ2535G ein
Die Argongasfüllende isolierende Glasproduktlinie hat 7 Abschnitte total:
01 Übergangsabschnitt;
Waschmaschine 02;
03 Durchflussquerschnitt;
04 Inspektion und Installationsabschnitt;
05 Übergangsabschnitt;
06 drückend und füllender Abschnitt;
07 Durchflussquerschnitt.
• 01 Übergangsabschnitt
Beschichtender Entdeckungsmechanismus, automatische Entdeckung des niedrig--e Offlinefilmes
• Waschmaschine 02
Hauptmerkmal:
• Unter Verwendung 6 Stücke weicher Bürsten mit 0.1mm weichem Haar, kann niedrig--e Glas waschen
• Vorwäsche (optional)
• Neues Luftmesser verwendet Aluminiumprofil (Schnabeltier-Luft-Messer), die Größe des Lüftungsgitters wird justiert durch den Aluminiumprofilentenschnabel. Dieses kann die Zahl des Stellschraubens verringern, garantieren, dass jede Schraube nicht lose ist, und vermeiden die Resonanz des Luftmessers.
• Das Luftmesser kann die Breite des Luftmessers entsprechend der Stärke automatisch justieren
• Der Operationskasten mit Reinigungsgeschwindigkeitsanzeige, kann waschende Geschwindigkeit (8-10m) genau anzeigen
• Automatische Temperaturüberwachung des Wasserbehälters, Auffüllen- mit Wassersystem
• Europäisches Schalldämpfersystem
• Edelstahlmaterial
• 03 Durchflussquerschnitt
• Speicherglas
• 04 Inspektion und Installationsabschnitt
Die neue Struktur dieses Abschnitts wird zu einer anhebenden Struktur des Inline-Strahls geändert (doppelter Strahl). Es ist einfach, das Glas zu kontrollieren und abzuwischen
• 05 Übergangsabschnitt
• Automatisches Maß der Glasstärke. Sie kann entsprechend tatsächlichem Bedarf beim Arbeiten verwendet werden.
• 06 drückend und füllender Abschnitt
Der spezielle Vorteil des bedrängenden Glasbrettes:
Hauptmerkmal:
• Ultra-langes (2500mm*3500mm) isolierendes Glas kann zweimal zusammengedrückt werden
• Nimmt Förderband an, um Glas, Gebrauchsservomotor zu übertragen, um Glas zu drücken
• Die drückende Platte kann für einfache Wartung geöffnet sein
• Drängen des Brettes mit justierbarer Struktur, langlebiger Nutzungsdauer zu garantieren
• Füllen Sie automatisch Argongas mit bedeutender Dichtwirkung, höherer Argoninhalt
• Die gesetzten Zonen, zum der unterschiedlichen Größe des Glases mit versiegelnder Methode der weiteren Verfolgung zu füllen verringert Argonverlust
• Kann Gaswert einstellen und den Prozess des Füllgases auf dem Touch Screen zeigen
• Schneller reagierender Sensor zur dauerhaften Steuerung des Gasabfüllvorgangs
• Gaskonzentration kann erreichen mehr als 90%
• Kein Bedarf zu den Bohrlöchern auf dem Distanzscheibenrahmen
• Standardgas ist Argongas
• 07 Durchflussquerschnitt
• Speicherglas
• An kann das Versiegeln Maschine angeschlossen werden
Technische Daten
Max. Glasgröße | 2500mm*3500mm |
Maximale Glasgröße für Füllgas | 2500mm*3200mm |
Min. Glasgröße | 280mm*450mm |
Glasstärke | 3-15mm |
Isolierende Glasstärke | 60mm |
Waschende Glasgeschwindigkeit | 2-10m/min |
Glasförderergeschwindigkeit | 45m/min |
Waschende Bürsten | 3 Paare der weichen Bürsten mit 0.1mm Haar |
Wasserversorgung | Wasserverbrauch: Leitfähigkeit 0.5t/h: 40μs/cm |
Luftzufuhr | Fluss: 0.8m/min |
Luftdruck | ≥0.8MPa |
Gesamtleistung | 3P 380V 50HZ 40KW |
Maß | 23500*3500*3700mm |
Gewicht | 6500kg |
Elektrische Parameter
NAME | URSPRUNG | MARKE |
Servomotor | Deutschland | SIEMENS |
PLC | Deutschland | SIEMENS |
Niederspannungselektrogerät | Deutschland | SIEMENS |
Frequenzumsetzer | Deutschland | SIEMENS |
Übergangsmotor | Taiwan | LINHAI |
Bürstenmotor | Taiwan | LINHAI |
Wasserpumpe | China | LINGXIAO |
Führer | Taiwan | HIWIN |
Pneumatische Komponenten | Taiwan | AIRTAC |
Elektrisches Messgerät | China | MIRAN |
Photoelektrischer Schalter | Deutschland | KRANKER |
Mikroschalter | Taiwan | NEIGEN Sie |
Knopf und Anzeigelampe | Frankreich | SCHNEIDER |
Touch Screen | Taiwan | WEINVIEW |
Zwischenrelais | Japan | OMRON |
IG-Linie mit dem Gas, das online füllt |
Hauptmerkmale der super schnellen IG-Linie
• Zwei Stücke IGU konnten gedrückt werden und gefülltes Gas einmal in der Zeit, jedes IGU könnte Argongas über 90% füllen
• Besser nicht in Form verhindert werden das kann dem Drücken Teil, zu sein, indem man einmal zwei Stücke IGU in der Zeit drückt. 27s für je 1m*1m doppeltes Glas erreichen, Arbeits-Leistungsfähigkeit in hohem Grade kann verbessern
• Hochgeschwindigkeits-IG-Produktlinie, haben wir Patentrechte in China im Jahre 2019 erhalten
• Lösen des Problems des Wartens auf das Arbeiten an dem versiegelnden Roboter. Installierung von zwei Distanzscheibenrahmen für zwei IGU durch einen Arbeiter
• Automatisch Messglasgröße und Kennzeichnung (die Kennzeichnung kann erlaubt werden, bevor man drückt und nachdem man gedrückt hat), mit ERP-System (optional)
• Vom Übergangsteil zum Drücken des Teils, wird jedes Teil geteilt
• Passend für Massenproduktion in einer Fabrik. Ultraschnelle Geschwindigkeit
