Produktdetails:
|
Produktions-Name: | Isolierende Glasdichtungsmittel, die Roboter-Maschine versiegeln | Maximale Glasgröße: | 2500mm*4000mm |
---|---|---|---|
Minimale Glasgröße: | 400mm*300mm | Glasstärke: | 12-56mm |
Waschmaschine: | Edelstahl | Pressmaschine: | Einstellbare Kommata |
Garantie: | 1-jährig | Marke: | Lijiang-Glas |
Markieren: | Vertikale Doppelverglasungs-versiegelnde Maschine,Vertikale Doppelverglasungs-Glasmaschine,56mm Doppelverglasungs-versiegelnde Maschine |

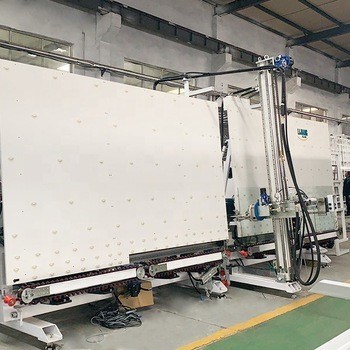

Automatische vertikale isolierende Glasdichtungsmittel, die Roboter-Maschine versiegeln
Hauptmerkmale der isolierenden versiegelnden Roboter-Glasmaschine:
• Servosystemsteuerungs-, vollautomatische und leistungsfähigeversiegelnde Maschine Japans Yaskawa
• 4 Abschnitte, können Glas speichern
• Unter Verwendung eines synchronen Gurtes, eines stabilen Getriebes und einer genauen Positionierung
• Benutzen Sie Schaber und Rolle, um Glasecken automatisch zu reparieren
• Automatisches Maß der Glasgröße und der Klebertiefe (30mm)
• Jede automatische Funktion kommt mit Handbetrieb
• Kann mit doppeltem Glas beschichtet werden
• Speziell-förmiges Glas trat Glas, Dreifachschichtglas mit den optionalen Rändern (optional)
• Ein Satz Förderpumpen steuert zwei Sätze Dichtungsmittel (optional)
• Silikon, Polysulphon und strukturelle Dichtungsmittel des Silikons können benutzt werden
• Der Kleberkopf wird an der Front der Maschine für einfache Beschichtung des Schrittglases errichtet
• Mit kann das Isolieren Glasproduktlinie angeschlossen werden
• Mit der Scan-Codefunktion (optional)
Spezifikation des isolierenden versiegelnden Glasroboters
Modell | LJTJ2540D |
Spannungs-Energie | 380V 13KW |
Luftdruck | 0.5~0.7Mpa |
Verdrängungsdruck | 32Mpa |
Max.Glass-Größe | 2500*4000mm |
Min.Glass-Größe | 400*300mm |
Glasstärke | 12~56mm |
Arbeitsgeschwindigkeit | 5~40m/min |
Gesamtausmasse | 11000*1500*4500mm |
2,2 Maschinengeräusch
Ein-belasteter Schalldruckpegel | |
Bereitschaftszustand | Arbeitszustand |
DB 50 | DB 85 |
Funktion und Eigenschaft der isolierenden versiegelnden Glasmaschine
1. Diese Maschine ist für Glastief-verarbeitungsunternehmen, mit einem hohen Maß Automatisierung passend und verringert Arbeitsintensität, Rettungsarbeitskräfte und das Verbessern von Produktions-Leistungsfähigkeit
2. Die ganze Maschine nimmt eine Mensch-Maschinentouch Screen Schnittstelle mit Speicherfunktion an.
3. Nachdem sie versiegelt haben sind die vier Ecken des Glases ohne Blasen voll, und die Oberfläche ist ohne abgeschrägte Ränder glatt
4. Zwei Sätze der unabhängigen Dichtungsmittelversorgungssysteme (einschließlich Rühren des Gerätes) werden, und die zwei Arten von Dichtungsmitteln können schnell geschaltet werden, und Einschlüsseloperation ist bequem angenommen (Art II)
5. Die Maschine hat eine Breite von 1.5m, einen kleinen Abdruck und Raumersparnis
6. Das Drittniveau kann Glas im Voraus speichern und Leistungsfähigkeit effektiv verbessern
7. Das kleinste hohle Glas, das verarbeitet werden kann, ist 400*300mm
8. Anti-blockierendes Gerät ist in den Mischer installiert
9. Das Servosteuerungssystem nimmt eine weltberühmte Marke (Yaskawa, Japan) mit stabiler Leistung an
10. macht Wellengetriebe den Glasbeförderungsstall und die genaue Positionierung.

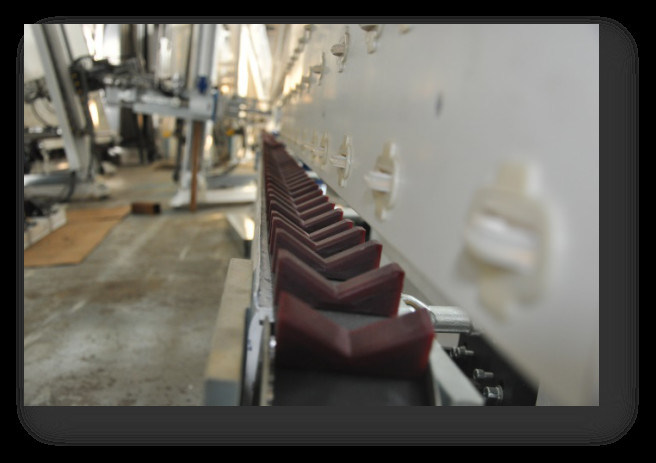

11. Der spezielle V-förmige Treibriemen verhindert, dass das Dichtungsmittel an dem Förderband festhält und garantiert, dass der Rand des Glases sauber ist. Der V-förmige Block kann ersetzt werden.
12. Die Ersatzteile werden produziert, in standardisiert und Hochpräzision, um den langfristigen stabilen Gebrauch der Maschine sicherzustellen
13. Passend für Dreischichtglas.
14. Die hintere Platte, die Rad übermittelt, nimmt das eingebettete Rad an, um die glatte Glasbeförderung sicherzustellen
Technische Daten
Max. Glasgröße | 2500*4000mm |
Min. Glasgröße | 400*300mm |
Glasstärke | 12-50mm |
Arbeitsgeschwindigkeit | 5-40m/min |
Luftdruck | ≥0.6MPa |
Pressungsdruck | 32MPa |
Spannungsenergie | 380V 15kw |
Gesamtausmasse | 11000*2000*3500mm |
Elektrische Parameter
NAME | URSPRUNG | MARKE |
Servomotor | Japan | YASKAWA |
Servofahrer | Japan | YASKAWA |
CPU | Japan | YASKAWA |
Niederspannungskomponente | Deutschland | SIEMENS |
Führungsschiene | Taiwan | HIWIN |
Schaltnetzteil | Taiwan | MW |
Sensor-Schalter | Korea | AUTONICS |
Pneumatische Komponente | Japan | SMC |
Touch Screen | China | GAOSHAN |
Servomotor | Japan | YASKAWA |
Servofahrer | Japan | YASKAWA |
Verwandtes Produkt von LIJIANG-GLAS
Vertikale Doppelverglasungs-Glasfertigungsstraße mit füllender Argon-Gas-optionaler Funktion
Details führen vom LJBZ2535G ein
Die Argongasfüllende isolierende Glasproduktlinie hat 7 Abschnitte total:
01 Übergangsabschnitt;
Waschmaschine 02;
03 Durchflussquerschnitt;
04 Inspektion und Installationsabschnitt;
05 Übergangsabschnitt;
06 drückend und füllender Abschnitt;
07 Durchflussquerschnitt.
• 01 Übergangsabschnitt
Beschichtender Entdeckungsmechanismus, automatische Entdeckung des niedrig--e Offlinefilmes
• Waschmaschine 02
Hauptmerkmal:
• Benutzen Sie 6 0.1mm weiche Borsten und weiche Borsten, um niedrig--e Glas zu säubern
• Waschen Sie vor (optional)
• Das neue Luftmesser nimmt Aluminiumprofil (Schnabeltierluftmesser) an, und die Größe des Lüftungsgitters wird durch das Aluminiumprofilschnabeltier justiert. Dieses kann die Anzahl von Justierschrauben verringern, garantieren, dass jede Schraube nicht lose ist, und vermeiden Luftmesserresonanz.
• Das Luftmesser kann die Breite des Luftmessers entsprechend der Stärke automatisch justieren
• Der Operationskasten mit Reinigungsgeschwindigkeitsanzeige kann die waschende Geschwindigkeit (8-10m) genau anzeigen
• Automatische Temperaturüberwachung des Wasserbehälters und Wasseranreicherungssystem
• Europäisches Rauschunterdrückungssystem
• Edelstahlmaterial
• 03 Durchflussquerschnitt
• Speicherglas
• 04 Inspektion und Installationsabschnitt
Die neue Struktur dieses Abschnitts wird zu einer anhebenden Struktur des Inline-Strahls geändert (doppelter Strahl). Es ist einfach, das Glas zu kontrollieren und abzuwischen
• 05 Übergangsabschnitt
• Automatisches Maß der Glasstärke. Sie kann entsprechend tatsächlichem Bedarf beim Arbeiten verwendet werden.
• 06 drückend und füllender Abschnitt
Der spezielle Vorteil des bedrängenden Glasbrettes:
Hauptmerkmal:
• Besonders langes (2500mm*3500mm) isolierendes Glas kann zweimal zusammengedrückt werden
• Das Glas wird durch ein Förderband übermittelt, und das Glas wird durch einen Servomotor gedrückt
• Die Druckplatte kann für einfache Wartung geöffnet sein
• Justierbare Druckplattenstruktur, zum der langen Nutzungsdauer sicherzustellen
• Automatisch gefüllt mit Argon, liegt die Dichtwirkung auf der Hand, und der Argoninhalt ist höher
• Die Aufsetzbereiche, zum von verschiedenen Größen des Glases zu füllen und nehmen folgende versiegelnde Methoden an, um Argonverlust zu verringern
• Der Gaswert kann eingestellt werden und der Gasabfüllvorgang kann auf dem Touch Screen angezeigt werden
• Schneller reagierender Sensor zur dauerhaften Steuerung des Gasabfüllvorgangs
• Gaskonzentration kann erreichen mehr als 90%
• Kein Bedarf zu den Bohrlöchern auf dem Distanzscheibenrahmen
• Standardgas ist Argongas
• 07 Durchflussquerschnitt
• Speicherglas
• An kann das Versiegeln Maschine angeschlossen werden
Technische Daten
Max. Glasgröße | 2500mm*3500mm |
Maximale Glasgröße für Füllgas | 2500mm*3200mm |
Min. Glasgröße | 280mm*450mm |
Glasstärke | 3-15mm |
Isolierende Glasstärke | 60mm |
Waschende Glasgeschwindigkeit | 2-10m/min |
Glasförderergeschwindigkeit | 45m/min |
Waschende Bürsten | 3 Paare der weichen Bürsten mit 0.1mm Haar |
Wasserversorgung | Wasserverbrauch: Leitfähigkeit 0.5t/h: 40μs/cm |
Luftzufuhr | Fluss: 0.8m/min |
Luftdruck | ≥0.8MPa |
Gesamtleistung | 3P 380V 50HZ 40KW |
Maß | 23500*3500*3700mm |
Gewicht | 6500kg |
Elektrische Parameter
NAME | URSPRUNG | MARKE |
Servomotor | Deutschland | SIEMENS |
PLC | Deutschland | SIEMENS |
Niederspannungselektrogerät | Deutschland | SIEMENS |
Frequenzumsetzer | Deutschland | SIEMENS |
Übergangsmotor | Taiwan | LINHAI |
Bürstenmotor | Taiwan | LINHAI |
Wasserpumpe | China | LINGXIAO |
Führer | Taiwan | HIWIN |
Pneumatische Komponenten | Taiwan | AIRTAC |
Elektrisches Messgerät | China | MIRAN |
Photoelektrischer Schalter | Deutschland | KRANKER |
Mikroschalter | Taiwan | NEIGEN Sie |
Knopf und Anzeigelampe | Frankreich | SCHNEIDER |
Touch Screen | Taiwan | WEINVIEW |
Zwischenrelais | Japan | OMRON |
IG-Linie mit dem Gas, das online füllt |
Hauptmerkmale der super schnellen IG-Linie
• Zwei Stücke isolierendes Glas werden auf einmal unter Druck gesetzt und aufgeblasen, und jedes Stück isolierendes Glas wird mit mehr als 90% von Argongas gefüllt
• Das Drücken von zwei Stücken IGU kann Deformation des gepressten Faches auf einmal besser verhindern. Jedes 1m*1m doppelte Glas kann 27s erreichen, das erheblich Arbeits-Leistungsfähigkeit verbessert
• Hochgeschwindigkeits-IG-Produktlinie, erhielt chinesisches Patent im Jahre 2019
• Lösen Sie das Problem des Versiegelns der Roboterwartearbeit. Eine Arbeitskraft installiert zwei Distanzscheibenrahmen für zwei IGUs
• Maßglasgröße und -kennzeichnung ERP-Systems automatisch (beschriftend vor und nach dem Drücken) (optional)
• Vom Beförderungsteil zum drückenden Teil, wird jedes Teil getrennt
• Passend für Massenproduktion in den Fabriken. Super schnelle Geschwindigkeit
