Produktdetails:
|
Name: | Isolierglasfertigungsstraße | Modell: | LJZB3370 |
---|---|---|---|
Garantie: | 1-jährig | Farbe: | Die Anforderung der Kunden |
Gesamtleistung: | 3P 380V 50HZ 40KW | ||
Markieren: | Automatische Glasreinigungs-und Kombinations-Linie,hydraulische Glasreinigung und Kombinations-Linie,Glasreinigung 3300*7000 Millimeter und Kombinations-Linie |

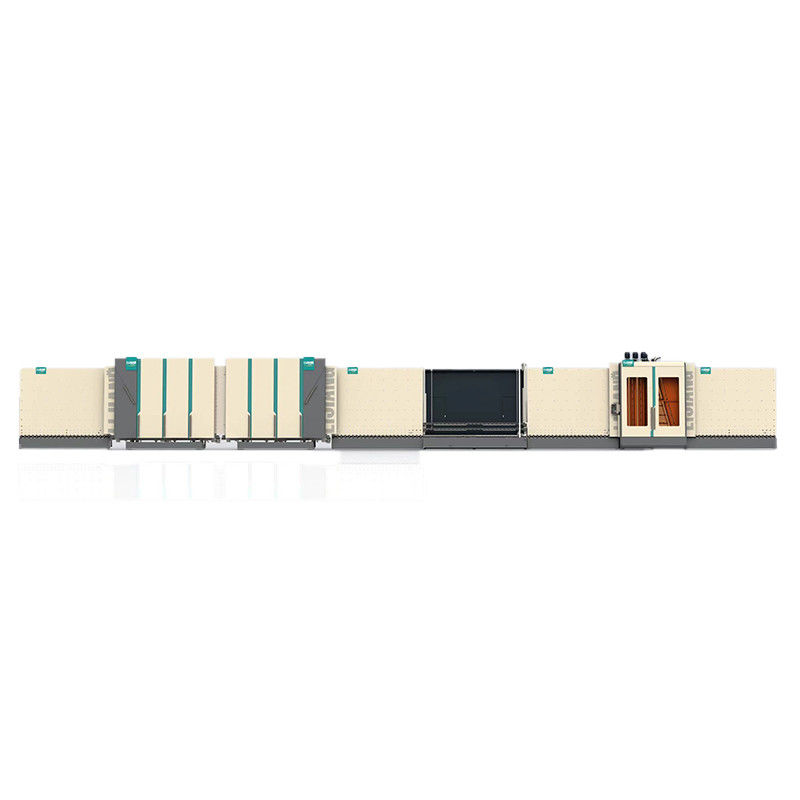

AUTOMATISCHE GLASreinigungs-UND KOMBINATIONS-LINIE MIT HYDRAULISCHE PLATTEN-PRESSE 3300*7000 Millimeter
Automatische Glasreinigungs- und Kombinationslinie mit Presse der hydraulischen Platte kann die doppelten, dreifachen oder strukturellen (Schritt, Fassade) isolierenden Glaseinheiten zusammenbauen und drücken.
Modell der Standardlinie: LIZB3370
LEISTUNG:
1.The ganzes Liniengebrauch Deutschland Siemens PLC-Kontrollsystem, Touch Screen Schnittstelle, einfaches und bequeme Bedienung.
2.In der erste Abschnitt, den Sie den Sensor, es sehen können, können den Film des niedrig--e Glases ermitteln. (Gleichzeitig, kann es die Stärke vom Glas auch automatisch messen), 15-30 Millimeter.
3,3 Paare der weichen Bürsten können sich online waschen und niedrig--e Offlineglas.
Waschmaschine 4.The nimmt Edelstahlmaterial und wasserdichtes Gerät an.
Behälter 5.Water mit Heizungsfunktion.
6.Air Heizsystem
Anzeige der Geschwindigkeit 7.Washing auf der Schirmschnittstelle. Maximale waschende Geschwindigkeit kann 10 Meter/Min. erreichen.
8.There sind viele Anpassungspunkte auf Plattenbrett, das .it die Platte halten kann, Oberfläche gerade zu drücken.
Dieses ist ein sehr wichtiges Detail. Wenn es nicht nach Deformation justiert werden kann, ist es einfach, das Glas zu zerquetschen.
9.Double Glas, dreifaches Glas, geformtes Glas sind verfügbar.
Optionale Funktion:
1.Pre-washing
2.Air-floating übermitteln
Glas 3.Step
Füllen 4.Gas
Füllgas von der Unterseite des synchronen Gurtes, das Luftloch ist immer zwischen dem ersten Glas und dem Aluminiumrahmen, damit hohe Gaskonzentration halten Sie, Uniform, die schnelle Geschwindigkeit und speichert Luftquelle.
Zeigen Sie den Prozess von mit hoher Gaskonzentration online füllen an.
In China gibt es viel Fabrik kann den Prozess auf online füllen nicht anzeigen, es gründete nur die Zeit der Füllung, es kann den Gaseffekt nicht sicherstellen.
Details führen vom LJBZ3370 ein
01 Übergangsabschnitt
Beschichtender Entdeckungsmechanismus, automatische Entdeckung des niedrig--e Offlinefilmes
Der Einlass-Förderer ist ein Ladezoneförderer, der entworfen ist, um Glasblätter in die Waschmaschine zu laden. Dank ladende Stützbeine die großen sortierten Gläser können leicht geladen werden. Mit seiner modularen Infrastruktur ist unsere Maschine zu den Erweiterungen mit optionalen Förderern zur riesigen Glasreinigung bereit.
Waschmaschine 02
Hauptmerkmal:
• Unter Verwendung 6 Stücke weicher Bürsten mit 0.1mm weichem Haar, kann niedrig--e Glas waschen
• Neues Luftmesser verwendet Aluminiumprofil (Schnabeltier-Luft-Messer), die Größe des Lüftungsgitters wird justiert durch den Aluminiumprofilentenschnabel. Dieses kann die Zahl des Stellschraubens verringern, garantieren, dass jede Schraube nicht lose ist, und vermeiden die Resonanz des Luftmessers.
• Das Luftmesser kann die Breite des Luftmessers entsprechend der Stärke automatisch justieren
• Der Operationskasten mit Reinigungsgeschwindigkeitsanzeige, kann waschende Geschwindigkeit (8-10m) genau anzeigen
• Automatische Temperaturüberwachung des Wasserbehälters, Auffüllen- mit Wassersystem
• Europäisches Schalldämpfersystem
• Edelstahlmaterial
Es ist, um die Glasblätter mit waschenden Bürsten der hohen Qualität an der maximalen Qualität zu waschen entworfen und die Gläser mit besonders entworfenen Fans zuverlässig zu trocknen. Mit unserem Gläserspüler bieten wir Ihnen maximale Empfindlichkeit und Qualität für Glasreinigung an. Erschütterungsfreie Arbeitsdank schwere und robuste Stahlbaustruktur.
• 03 Durchflussquerschnitt
• Speicherglas
• 04 Inspektion und Installationsabschnitt
Die neue Struktur dieses Abschnitts wird zu einer anhebenden Struktur des Inline-Strahls geändert (doppelter Strahl). Es ist einfach, das Glas zu kontrollieren und abzuwischen
• 05 Übergangsabschnitt
• Automatisches Maß der Glasstärke. Sie kann entsprechend tatsächlichem Bedarf beim Arbeiten verwendet werden.
• 06 drückend und füllender Abschnitt
Hauptmerkmal:
• Ultra-langes (2500mm*3500mm) isolierendes Glas kann zusammengedrückt werden
• Nimmt Förderband an, um Glas, Gebrauchsservomotor zu übertragen, um Glas zu drücken
• Die drückende Platte kann für einfache Wartung geöffnet sein
• Drängen des Brettes mit justierbarer Struktur, langlebiger Nutzungsdauer zu garantieren
• Füllen Sie automatisch Argongas mit bedeutender Dichtwirkung, höherer Argoninhalt
• Die gesetzten Zonen, zum der unterschiedlichen Größe des Glases mit versiegelnder Methode der weiteren Verfolgung zu füllen verringert Argonverlust
• Kann Gaswert einstellen und den Prozess des Füllgases auf dem Touch Screen zeigen
• Schneller reagierender Sensor zur dauerhaften Steuerung des Gasabfüllvorgangs
• Gaskonzentration kann erreichen mehr als 90%
• Kein Bedarf zu den Bohrlöchern auf dem Distanzscheibenrahmen
• Standardgas ist Argongas
• 07 Durchflussquerschnitt
• Speicherglas
• An kann das Versiegeln Maschine angeschlossen werden
Technische Daten
Max. Glasgröße | 2500mm*4500mm (Sekundärplatte Drücken und zusätzlicher Saugermechanismus) |
Maximale Glasgröße für Füllgas | 2500mm*3500mm |
Min.-Glasgröße | 280mm*450mm |
Glasstärke | 3-15mm |
Isolierende Glasstärke | 60mm |
Waschende Glasgeschwindigkeit | 2-10m/min |
Glasförderergeschwindigkeit | 45m/min |
Waschende Bürsten | 3 Paare der weichen Bürsten mit 0.1mm Haar |
Wasserversorgung | Wasserverbrauch: Leitfähigkeit 0.5t/h: 40μs/cm |
Luftzufuhr | Fluss: 1500L/min |
Luftdruck | ≥0.8MPa |
Gesamtleistung | 3P 380V 50HZ 40KW |
Maß | 23500*3500*3700mm |
Gewicht | 8500kg |
Elektrische Parameter
NAME | URSPRUNG | MARKE |
PLC | Deutschland | SIEMENS |
Niederspannungselektrogerät | Deutschland | SIEMENS |
Frequenzumsetzer | Deutschland | SIEMENS |
Servomotor für Schrittglas | Japan | FUJI |
Photoelektrischer Schalter | Deutschland | KRANKER |
Mikroschalter | Taiwan | NEIGEN Sie |
Knopf und Anzeigelampe | Frankreich | SCHNEIDER |
Touch Screen | Taiwan | WEINVIEW |
Zwischenrelais | Japan | OMRON |
Bürstenmotor | China | QINGHUA |
Wasserpumpe | China | LINGXIAO |
Führer | Taiwan | HIWIN |
Pneumatische Komponenten | Taiwan | AIRTAC |
IG-Linie ohne Füllgas online |
NAME | URSPRUNG | MARKE |
Servomotor | Deutschland | SIEMENS |
PLC | Deutschland | SIEMENS |
Niederspannungselektrogerät | Deutschland | SIEMENS |
Frequenzumsetzer | Deutschland | SIEMENS |
Übergangsmotor | Taiwan | LINHAI |
Bürstenmotor | Taiwan | LINHAI |
Wasserpumpe | China | LINGXIAO |
Führer | Taiwan | HIWIN |
Pneumatische Komponenten | Taiwan | AIRTAC |
Elektrisches Messgerät | China | MIRAN |
Photoelektrischer Schalter | Deutschland | KRANKER |
Mikroschalter | Taiwan | NEIGEN Sie |
Knopf und Anzeigelampe | Frankreich | SCHNEIDER |
Touch Screen | Taiwan | WEINVIEW |
Zwischenrelais | Japan | OMRON |
IG-Linie mit dem Gas, das online füllt |
