Produktdetails:
|
Brand name: | Insulating Glass Production Line | Marke: | Lijiang-Glas |
---|---|---|---|
Maximale Glasgröße: | 2500 mm*3500 mm/Kommission | Glasstärke: | 3-30 mm |
IG-Dicke: | 60 Millimeter | Material: | Edelstahl |
Gaswert: | > 95% | Garantie: | 1-jährig |
Markieren: | Automatische isolierende Glasausrüstung,vertikale isolierende Glasausrüstung,Gas-füllende Glasverarbeitungs-Ausrüstung |

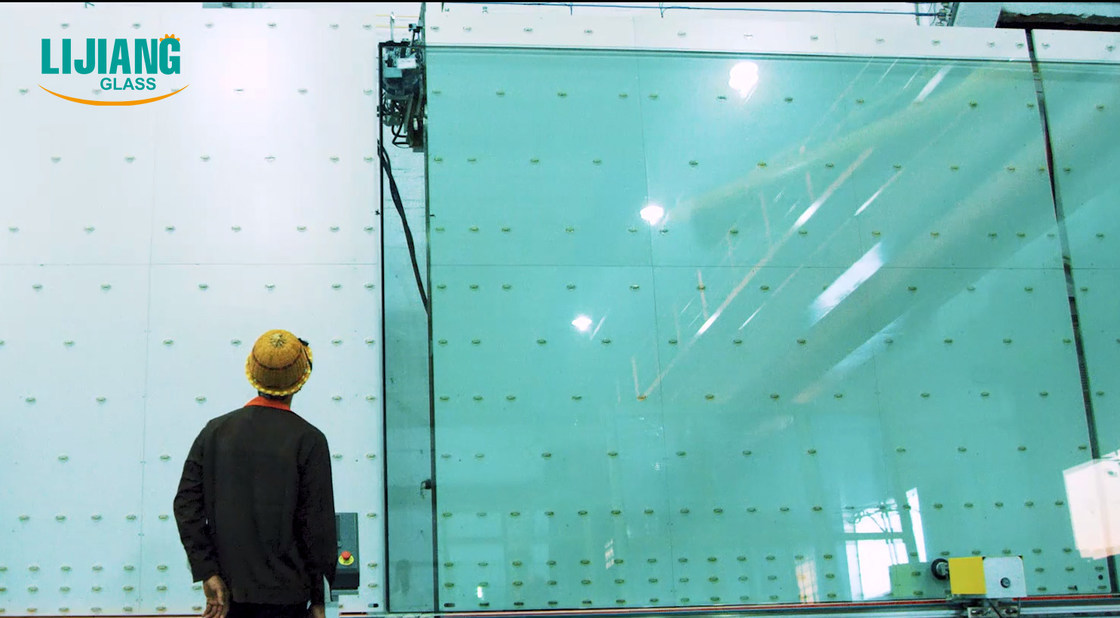

Automatische vertikale isolierende Glasfertigungsstraße mit Gas-Füllungs-Funktion
LEISTUNG
•Deutschland Siemens PLC-Kontrollsystem, Touch Screen Schnittstelle
•Automatische Identifizierung des überzogenen und niedrig--e Glases
•3 Paare der weichen Bürsten können sich online waschen und niedrig--e Offlineglas
•Die Waschmaschine nimmt materielles und wasserdichtes Gerät SS an
•Wasserbehälter mit automatischem Temperaturüberwachungs- und Wasserreinigungssystem
•Lufterhitzungssystem
•Automatischer Anfang des Luftabzugs und Endeinstellung
•Rauschunterdrückungssystem
•On-line-Anzeige der waschenden Geschwindigkeit
•Intelligente zeitweilige Arbeit, Rettungsenergie
•Justierbares bedrängendes Brett, zum der Platte zu halten, Oberfläche gerade zu drücken
•Automatische externe Drehnavigationsanlage des Glases
•Anschlussmodus des Luftfahrtsteckers
•Anwendbar dreifaches IG und geformtes IG produzieren
Wahlen
• Vorwäsche
• Automatisch genaue Positionierung für 3 oder 4 Seitenschritt IG
• Automatische Gasfüllung kann Gaswert einstellen und den Prozess von mit hoher Gaskonzentration online füllen anzeigen
PARAMETER
Einheit | LJBZ2025 | LJBZ2025G | LJBZ2535 | LJBZ2535G | LJBZ2535DG | LJBZ2535GS | |
Stromversorgung | 380V50Hz | ||||||
Gesamtleistung | Kilowatt | 39,5 | 36 | 41 | 39,5 | 44 | 40 |
Waschende Geschwindigkeit | m/min | 2~10 | |||||
Maximale Arbeitsgeschwindigkeit | m/min | 45 | |||||
Minimale Glasgröße | Millimeter | 450*280 | |||||
Maximale Glasgröße | Millimeter |
2000*2500 2000x3000 (Vorbei zweimal gedrückt) |
2500*3200 2500*3500 (drückte vorbei zweimal) 2500x4500 (vorbei zweimal gedrückt, addieren Sie Sauger) |
2500*3500 2500x4000 (drückte vorbei zweimal) |
|||
Flachglasstärke | Millimeter | 3~15 (3-30option) | |||||
Waschende Bürsten | Stücke | 6 | |||||
Maximale Stärke des isolierenden Glases | Millimeter | 60 | |||||
Gesamtgasverbrauch | L/min | 1200 | |||||
Fördererrollenhöhe | Millimeter | 520 | |||||
Maß |
L*W*H (Millimeter) |
19500*3500*3200 | 23500*3500*3700 | 27000*3500*3700 | 23800*3200*3700 |
Unter Verwendung der Luft-sich hin- und herbewegenden Technologie, zum des Glases zu übertragen, um zu verhindern, dass das Glas durch Räder verseucht und hinterlassend Spuren, um die hohe Qualität der IG-Produktion zu verbessern. Die Linie hat sieben Abschnitte:
01 Übergangsabschnitt;
Waschmaschine 02;
03 Durchflussquerschnitt;
04 Inspektion und Installationsabschnitt;
05 Übergangsabschnitt;
06 drückend und füllender Abschnitt;
07 Durchflussquerschnitt.
Details der vertikalen isolierenden Glasfertigungsstraße mit Gasfüllung:
01 Übergangsabschnitt
Beschichtender Entdeckungsmechanismus, automatische Entdeckung des niedrig--e Offlinefilmes
Waschmaschine 02
• Unter Verwendung 6 Stücke weicher Bürsten mit 0.1mm weichem Haar, kann niedrig--e Glas waschen
• Neues Luftmesser verwendet Aluminiumprofil (Schnabeltier-Luft-Messer), die Größe des Lüftungsgitters wird justiert durch den Aluminiumprofilentenschnabel. Dieses kann die Zahl des Stellschraubens verringern, garantieren, dass jede Schraube nicht lose ist, und vermeiden die Resonanz des Luftmessers.
• Das Luftmesser kann die Breite des Luftmessers entsprechend der Stärke automatisch justieren
• Der Operationskasten mit Reinigungsgeschwindigkeitsanzeige, kann waschende Geschwindigkeit (8-10m) genau anzeigen
• Automatische Temperaturüberwachung des Wasserbehälters, Auffüllen- mit Wassersystem
• Europäisches Schalldämpfersystem
• Edelstahlmaterial
03 Durchflussquerschnitt
• Speicherglas
04 Inspektion und Installationsabschnitt
Die neue Struktur dieses Abschnitts wird zu einer anhebenden Struktur des Inline-Strahls geändert (doppelter Strahl). Es ist einfach, das Glas zu kontrollieren und abzuwischen
05 Übergangsabschnitt
• Automatisches Maß der Glasstärke. Sie kann entsprechend tatsächlichem Bedarf beim Arbeiten verwendet werden.
06 drückend und füllender Abschnitt
Hauptmerkmal:
• Ultra-langes (2500mm*3500mm) isolierendes Glas kann zweimal zusammengedrückt werden
• Nimmt Förderband an, um Glas, Gebrauchsservomotor zu übertragen, um Glas zu drücken
• Die drückende Platte kann für einfache Wartung geöffnet sein
• Drängen des Brettes mit justierbarer Struktur, langlebiger Nutzungsdauer zu garantieren
• Füllen Sie automatisch Argongas mit bedeutender Dichtwirkung, höherer Argoninhalt
• Die gesetzten Zonen, zum der unterschiedlichen Größe des Glases mit versiegelnder Methode der weiteren Verfolgung zu füllen verringert Argonverlust
• Kann Gaswert einstellen und den Prozess des Füllgases auf dem Touch Screen zeigen
• Schneller reagierender Sensor zur dauerhaften Steuerung des Gasabfüllvorgangs
• Gaskonzentration kann erreichen mehr als 90%
• Kein Bedarf zu den Bohrlöchern auf dem Distanzscheibenrahmen
• Standardgas ist Argongas
07 Durchflussquerschnitt
• Speicherglas
• An kann das Versiegeln Maschine angeschlossen werden
Technische Daten
Max. Glasgröße | 2500mm*3500mm |
Maximale Glasgröße für Füllgas | 2500mm*3200mm |
Min.-Glasgröße | 280mm*450mm |
Glasstärke | 3-15mm |
Isolierende Glasstärke | 60mm |
Waschende Glasgeschwindigkeit | 2-10m/min |
Glasförderergeschwindigkeit | 45m/min |
Waschende Bürsten | 3 Paare der weichen Bürsten |
Wasserversorgung | Wasserverbrauch: Leitfähigkeit 0.5t/h: 40μs/cm |
Luftzufuhr | Fluss: 1m ³ /min |
Luftdruck | ≥0.8MPa |
Gesamtleistung | 3P 380V 50HZ |
Maß | 23500*3500*3700mm |
Gewicht | 6500kg |
Optionale Funktionen der vertikalen isolierenden luft-sich hin- und herbewegenden Glasproduktlinie mit Gasfüllung:
• Schrittglas mit optionalen Rändern (L: 100mm W: 50mm)
• Geformtes Glas
• Vor Waschmaschine
Andere Größen der vertikalen isolierenden luft-sich hin- und herbewegenden Glasproduktlinie mit Gasfüllung:
Parameter | Einheit | LJBZ2025GF | LJBZ2535GF | LJBZ2535DGF |
Stromversorgung | 380V 50Hz 3P | |||
Gesamtleistung | Kilowatt | 41 | 44,5 | 51,5 |
Waschende Geschwindigkeit | m/min | 2~10 | ||
Maximale Arbeitsgeschwindigkeit | m/min | 45 | ||
Minimale Glasgröße | Millimeter | 450*280 | ||
Maximale Glasgröße | Millimeter | 2000*2500 2000x3000 (drückte vorbei zweimal) |
2500*3200 2500*3500 (drückte vorbei zweimal) 2500x4500 (vorbei zweimal gedrückt, addieren Sie Sauger) |
|
Flachglasstärke | Millimeter | 3~15 (3-30) | ||
Waschende Bürsten | Stücke | 6 | ||
Maximale Stärke des isolierenden Glases | Millimeter | 60 | ||
Gesamtgasverbrauch | L/min | 1200 | ||
Fördererrollenhöhe | Millimeter | 520 | ||
Maß | L*W*H (Millimeter) | 19500*3500*3200 | 23500*3500*3700 | 27000*3500*3700 |
