Produktdetails:
|
Zertifizierung: | CE | Name: | Isolierende Glaswerkzeugmaschine der automatischen riesigen Größe |
---|---|---|---|
Spannung: | 380V 50Hz 3P | Bedingung: | NEUE Maschine |
Garantie: | 1-jährig | Min.-Glasgröße: | 280*400 |
IG-Dicke: | 60mm | Max. Glasgröße: | 2500*3500 |
Waschbürsten: | 6 Stücke | Flachglasstärke: | 3-15mm |
Markieren: | Riesige isolierende Glasfertigungsstraße,60mm isolierende Glasfertigungsstraße,60mm Vertikalen-isolierender Gläserspüler |

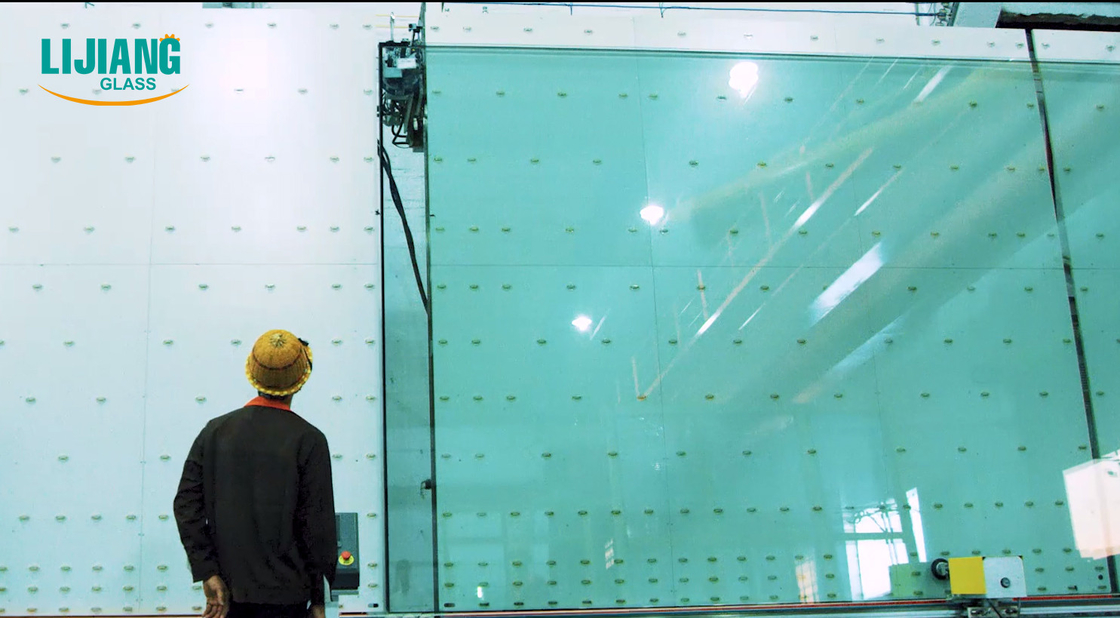

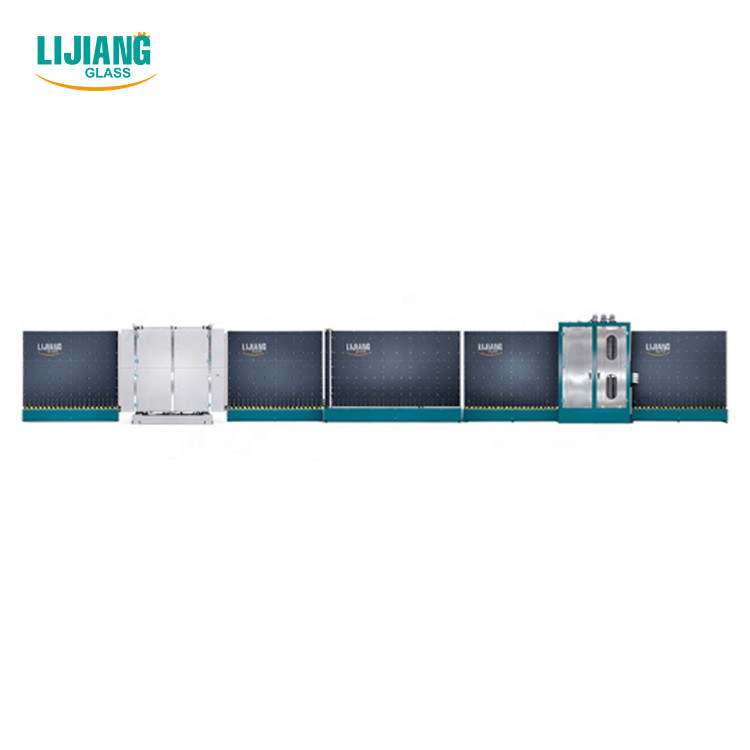

Riesige Größe Doppelverglasungs-isolierende Glasfertigungsstraße für Fenster und Türen

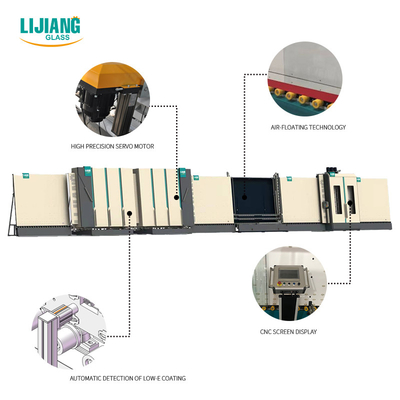

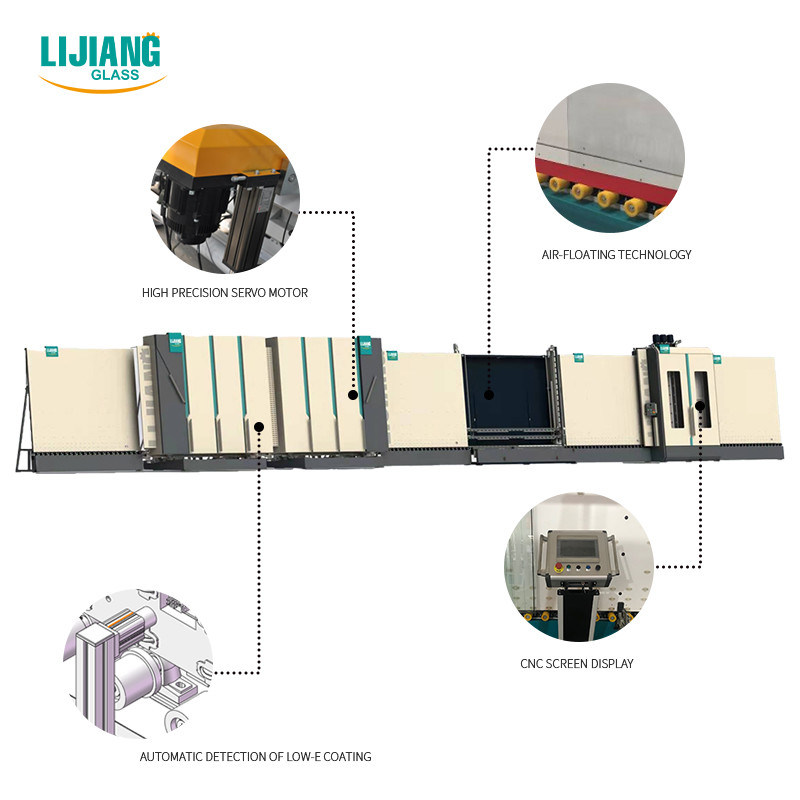

Hauptmerkmal der riesige Größen-doppelten isolierenden Glasfertigungsstraße mit automatischer Gasfüllung
1, ladendes Teil
Zu das niedrig--e Glas zu vermeiden setzte umgekehrte Seite und lässt Radkennzeichen oder -kratzer niedrig--e Beschichtung, die wir Beschichtungsinspektion - den leitfähigen Metallfilm verwenden (andere Firma verwenden die photoelektrische Entdeckung, harte für höhere Beschichtung der transparenten Folie zu erkennen)
(Nylon- und Polyurethan- + Metallspalte
2, Waschen und trocknendes Teil
* drei weiche Bürsten der Paare können niedrig--e Glas waschen und normales Glas, der Durchmesser ist kleiner als 0.1mm.
* Materialien sind Edelstahl.
* Windmesser ist Flossentwurf, hält es immer das Recht und den passenden Abstand 3mm zwischen der Glasoberfläche und dem Windmesser (selben wie LISEC-Struktur (Anmerkung: 3mm ist der beste trocknende Abstand)
Es gibt ein gemeinsames allgemeinhingerät. Als die Glasstärke geändert wurde, kann sich das Luftmesser vorwärts bewegen und den Abstand rückwärts justieren, damit der relative Abstand zwischen dem Windmesser und dem Glas konstant ist, um den Schaden der Glasschicht zu vermeiden wegen der Änderung der Glasstärke.
* das Pressungrad der vorderen und Rückseite sind ganz aktiv sich zu bewegen und zu übermitteln. Kein mater die Glasgröße ist (8mm), es garantieren ganz dem Glasdurchlauf durch glatt großes kleines/stark/dünn. (Selben wie LISEC)
3, Teil ermittelnd
4, Versammlungsteil
Die anhebende Struktur des eingebauten Strahls (doppelte Strahlen) bequem für ermitteln und wischen das Glas ab
5, Gasfüllung und drücken Teil
1, Stärkemaß 测厚: der Zylinder fährt den elektronischen Machthaber, um die Glasstärke und Aluminiumdie rahmenbreite zu messen, um Parameter für Inflation und das Servodrücken zur Verfügung zu stellen
2, synchrones Gurtstrahlnbewegen: synchroner Gurtstrahl bewegt sich entsprechend der Glasstärke und Aluminiumder rahmenbreite, zu garantieren, dass das Inflationsloch zwischen dem ersten und zweiten Glasaluminiumrahmen gewesen ist, zum des Abstandes aufzublasen (Wert kommen von DC-Ventilstößel und vom elektronischen Machthaber)
3, gaben die Argongaskonzentration in Touch Screen nach Ansicht des erforderten Kunden ein
4, Anzeigen-Funktion: Touch Screen zeigt die füllende Verarbeitung des ganzen Argongases, Sie kennt sehr klares an, wie viel bereits Argongas nach innen archivierte
E, GASEN Füllung von der Unterseite
(Alte Art)
Das drückende Teil war Verteilung in 4 Teile (pro 800mm), als der kleine Durchlauf des Glases (weniger als 800mm) durch den Drücken und Gasfüllungsabschnitt, nur ein Teil Arbeit.
Wenn mehr als 800mm als weniger als 1600mm, es werden, bearbeiten zwei Teile, benötigen nicht die ganze füllende Abschnittarbeit der Presse und des Gases. sie kann das Argonglas sparen.
F, Seitendichtungsweise folgt dem Versiegeln (neuer Typ)
(Maschinenseite lassen einen Sauerstoff-Sensor mit 7-8 Punkte ermitteln.
Justierbare drückende Teile G
nach der Anwendung einiger Zeit 1, haben dort Druck, nachdem er im drückenden Rahmen geschweißt hat, so Probleme außer Form, ist unvermeidlich (Maschine kann DGU nicht richtig, gleichmäßig und fest drücken)
Für diese ungleiche unvermeidliche Frage sind hier unsere Lösung
2, Leitspindeldrücken
H-Luft-Unterstützungsförderer (optionale Funktion)
Garantieren Sie dem DGU-Innere, das ohne Radkennzeichen sauber ist
Nachdem sie sich gewaschen hat und vorher gedrückt hat, sind alle Luftunterstützung
I-Stromkomponenten
Wir verwenden yaskava Deutschlands simens/Japan

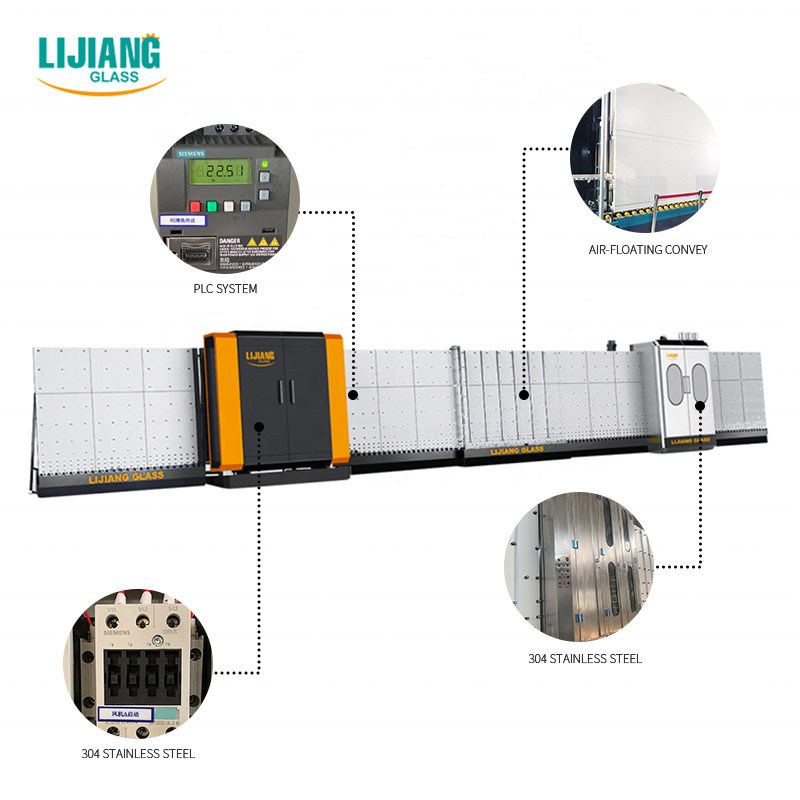

Hauptbauteilübersicht
Komponenten | Marke | Anmerkung |
Servomotor | Deutschland Simens | Für getretenes Glas |
Servofahrer | Deutschland Simens | Für getretenes Glas |
Servomotor | Deutschland Simens | Für Übertragung |
Servomotor | Deutschland Simens | Für Presse |
PLC | Deutschland Simens | |
Niederspannungskomponente | Deutschland Simens | |
Frequenzumsetzer | Deutschland Simens | |
Schaltnetzteil | Taiwan MW | |
Optoelektronischer Schalter | Korea Autonics | |
Pneumatische Komponente | Taiwan Airtac | |
Pneumatische Komponente | Taiwan Airtac | |
Touch Screen | Taiwan Wenview | |
Reiseschalter | Taiwan (NEIGEN Sie) | |
Relais | Japan Omron | |
Knopf und Anzeigelampe | Französischer Schneider |
Technische Daten
Größe 2000*2500 Max.glass
|
Normales Glas |
2000*2500mm (2000*3000mm 二次压合)
|
Glas mit Argongas | 2000*2500mm | |
Maximale Glasgröße 2500*3500 | Normales Glas | 2500*3500mm (2000*4000mm 二次压合) |
Glas mit Argongas | 2500*3200mm | |
Min.glass-Größe | 280*450mm | |
Glasstärke | 3-15mm | |
Isolierende Glasstärke | 50mm (spezielles gemacht für spezielle Mitteilung 60mm Bedarfs) | |
Waschende Glasgeschwindigkeit | Winter 6-7m/min des Sommers 8-10m/min | |
Glasförderergeschwindigkeit: | 45m/min | |
Waschende Bürsten | 3 Paare | |
Wasserversorgung: | Wasserverbrauch: Leitfähigkeit 0.5t/h: ≤50μs/cm6-7 | |
Luftzufuhr | Fluss: 0.8m/min | |
Luftdruck | ≥0.8MPa | |
Gesamtleistung | 3P 380V 50HZ 34KW | |
Maß | 23500 *3500*3700mm |
●Die Waschmaschine nimmt materielles und wasserdichtes Gerät SS an
●Wasserbehälter mit automatischem Temperaturüberwachungs- und Wasserreinigungssystem
●Lufterhitzungssystem
●Automatischer Anfang des Luftabzugs und Endeinstellung
●Rauschunterdrückungssystem
●On-line-Anzeige der waschenden Geschwindigkeit
●Intelligente zeitweilige Arbeit, Rettungsenergie
●Deutschland Siemens PLC-Kontrollsystem, Touch Screen Schnittstelle
●Automatische Identifizierung des überzogenen und niedrig--e Glases
●können sich weiche Bürsten 3pair online waschen und niedrig--e Offlineglas
●Justierbares bedrängendes Brett, zum der Platte zu halten, Oberfläche gerade zu drücken
●Anschlussmodus des Luftfahrtsteckers
●Anwendbar dreifaches IG und geformtes IG produzieren
Wahlen
●Vorwäsche
●Automatisch genaue Positionierung für 3 oder 4 Seitenschritt IG
●Automatische Gasarchivierung kann Gaswert einstellen und den Prozess von online archivieren mit hoher Gaskonzentration anzeigen
1. Was tut unsere Firma?
LIJIANG-GLAS ist der Hersteller in Jinan-Stadt, Jahr Chinas seit 2012. Wir machen die IG-Linie, Dichtungsroboter, verbiegende Maschine der Distanzscheibe, trocknende Füllmaschine, Butylextrudermaschine und so weiter und porviding Maschinen für auf der ganzen Erde mit Kundendienst.
2. Was ist die IG-Linie?
Die IG-Linie ist Calles-isolierende Glasproduktlinie, es mit.einschließt Gläserspüler, Distanzscheibenrahmeninstallation und Glaspressmaschine. Wir haben normalerweise 2000*2500-, 2500*3500-, 2500*4000-, 2500*4500- und 3300*7000-IG Linie. Die Arten der IG-Linie sind ohne füllendes Argon und mit füllendem Argongas. Es gibt auch zwei spezielle IG-Linien, bringt sich hin- und herbewegende IG-Linie und super schnelle IG-Linie zur Sprache (zwei IG-Einheiten zusammen waschend und drückend).
3. Wie man Fertigungsstraße verpackt?
Ein Satz von IG-Linie benötigt normalerweise zwei Behälter beim Versenden zum Ausland, 2 Stücke Behälter 40HQ.
4. Wie man Kundendienst erbringt?
Seit dem Virus der ganzen Welt, werden unsere Ingenieure auf viele Länder in der Welt eingeschränkt. So wir provice Installationsservice und trainning Arbeit online durch Wechat, Whatsapp und so weiter. Sobald die Welt ein besseres suitation hat, geht unser Ingenieur, unsere Maschinen wieder zu überprüfen.
Für Südamerika-Markt haben wir einen Ingenieur, dort, zum von Dienstleistung zu erbringen.
Für Indien und das Markt aroud Indien, haben wir zwei indische loal Ingenieure, sie können Dienstleistung in der Zeit erbringen.
Für anderen Markt haben wir das Ingenieurteam mit 10 - 20 Jahre Erfahrung, gehen sie zur Fabrik der Auslandskunden, Maschine zu installieren, Arbeitskräfte auszubilden und Kundendienst in der Zeit zur Verfügung zu stellen.
Automatische Butylmaschine des extruder-LJTB01
1. Operation des Bildschirm-, einfach und praktisch
2. Selbst-Maß die Breite der Distanzscheibe, versehen die automatische Positionierung mit einer Düse
3. Selbst-Zentrieren und Selbst-Festklemmen
4. Die Hilfe des größeren Rades, zum des Bogenrahmens zu beschichten
5. Beschichtung nuzzle ist Teflonmarke, Antihaft-Beschichtung
6. Die beschichtende Geschwindigkeit ist bis zu 47m/min und spart Materialien bis 30%, (5g/m)
7. Die Querbalkenhöhe ist einfach zu justieren, wir kann die Höhe des Butyls steuern
8. Der besondere Teil steuert beide Seiten der Düse gleichzeitig öffnend und schließend
9. Warnungsgerät wenn Gebrauch aus Butyl- heraus und einfach, Butyl zu laden
10. Vor-Überschriftsfunktion, stellte eine regelmäßige Zeit vor Arbeitszeit ein
11. Kleberzylinder nehmen die aufrechte Struktur an, einfach, Butyl zu ändern.
12. Automatische Filterfunktion filtern automatisch Rückstand, halten, gleichmäßig zu verbreiten.
13. Hydralic und pneumatische aufladende Pumpe, deutsche MAXIMATOR-Marke
14. Deutsche HAWE Marke des Druckablassventils, Hochdruckwiderstand, halten das Butyl gut proportioniert
15. Pneumatisches Teil-Taiwan Airtac
16. Relais Japans OMROM
Pressungsdruck | 10-18MPa |
Temperatur | 110~140℃ |
Aluminiumdistanzscheibenbreite | 6-27A |
Geschwindigkeit | 0-47m/min |
Durchmesser des Butylzylinders | 200mm |
Luftzufuhr | 0.4m ³ /min |
Luftdruck | ≥0.6MPa |
Gesamtleistung | 380V, 5KW, 50HZ |
Maß | 2600×680×1100mm (L×W×H) |
Gewicht | 650kg |
² Hauptkomponenten
Name | Marke |
Druckablassventil | Deutsches HAWE |
Elektrischer Apparat der Niederspannung | Deutsches SIEMENS |
Hydraulisches und pneumatisches aufladendes System | Deutsches MAXIMATOR |
Schnellentlüftungsventil/Vakuumerzeuger | Japan SMC |
Pneumatische Komponenten (Zylinder/Ventil) | Taiwan ARTAC |
Reiselicht | Japan OMRON |
Relais | Japan OMRON |
Glasfaser | Japan OMRON |
PLC | KINCO |
Frequenzumsetzer | KINCO |
Butylextrudermaschine LJTB 03
Hauptmerkmal
n PLC-Kontrollsystem, Touch Screen Schnittstelle.
n-Frequenzkontrollsystem
n Technologie-, pneumatisches und hydraulischesaufladendes System im Ausland.
Struktur automatischen Zentrierens und Festklemmens n.
Hauptstruktur unterschiedlichen Extruders n.
n-automatische Butylvolumen-Anzeigenfunktion.
versiegelnde Butylstruktur n-Kreisbogens.
n-Extruderhaupthöhenverstellungsstruktur
n-Vorwärmenfunktion
N-Butylzylinderschwingenmechanismus
nehmen wichtige Steuerteile n importierte Marke an.
Technischer hauptsächlichparameter
Pressungsdruck | 10-14MPa |
Temperatur | 110-140ºC |
Aluminiumdistanzscheibenbreite | 6-24mm |
Geschwindigkeit | 0-27m/min |
Durchmesser des Butylzylinders | 190mm |
Luftzufuhr | Fluss: 0.4m/min |
Luftdruck | ≥ 0.8MPa |
Gesamtleistung | 220V 50HZ 2.5KW |
Maß | 3000*620*1102mm |

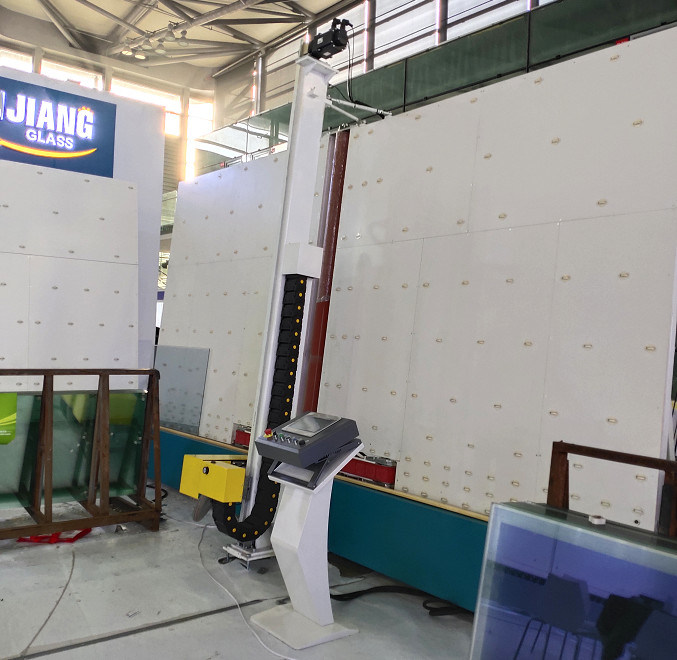

LJTJ-vertikaler isolierender Glasdichtungs-Roboter
Hauptmerkmal
