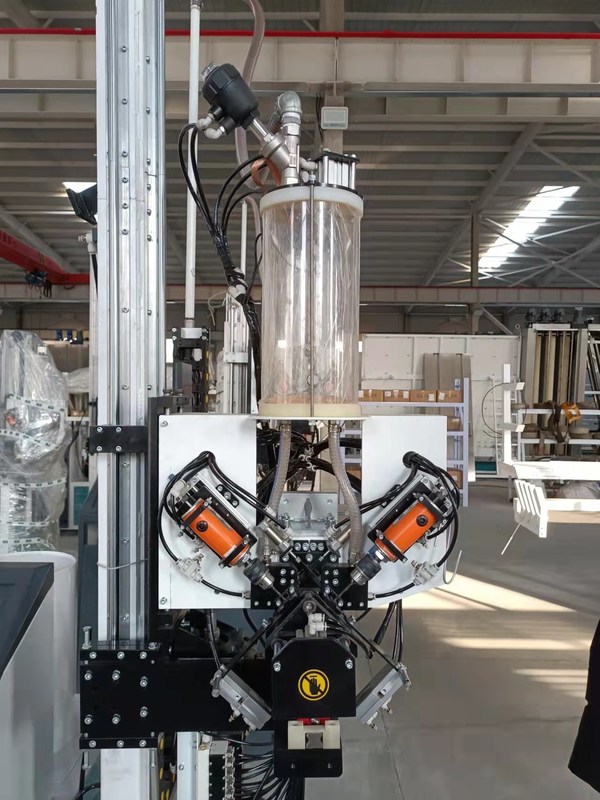

Manuelle Füllmaschine für das IGU-Fassaden-Glas-Trockenmittel, das Mahcine isolierende Glasverarbeitung füllt

IGU-Fassadenglastrockenmittel füllender mahcine Gebrauch für das Isolieren der Glasverarbeitung

Trocknende Füllmaschine LJGZ 2020

Hauptmerkmal

• Nehmen Sie Siemens PLC-Kontrollsystem an

• Molekularsieb kann 0,5 – 0.9mm sein

• Touch Screen Schnittstelle, einfach und sichtbar

• Die Maschinenhöhe kann entsprechend der Größe des Distanzscheibenrahmens justiert werden

• Automatisch ladend und Molekularsieb ergänzen

• Doppelte Rohre, damit die Entleerung füllende Geschwindigkeit erhöht

• Füllende Zeit kann justiert werden

• Automatisch bohrend, füllend und versiegelnd

• Die Kernteile sind importierte Marken

• Molekularsieb des großen Partikels der Fülle

Technische Daten

Max. Rahmengröße	2000mm*2000mm (2500mm*2500mm)
Min.-Rahmengröße	300mm*250mm
Aluminiumspezifikationen	6A- 27A
Luftquelle	≥0.65MPa
Stromversorgung und Leistungsaufnahme	AC220V 50Hz 1KW
Molekularsiebdurchmesser brauchte	0.5-0.9 Millimeter oder 1,0 – 1.5mm
Maß	1100mm*1100mm*3600mm

Aluminiumrahmenübergangsmaschine LJSKJ02

Hauptmerkmal

• Distanzscheibenrahmentransport

• Einfaches Funktionieren, einfach und flexibel

Technische Daten

Stromversorgung	380V 50Hz
Gesamtleistung	0.18kw
Maß	2520*3012*3000mm

Vertikaler isolierender versiegelnder Glasroboter LJTJ2540

Hauptmerkmale:

• Servosystemsteuerung Japans Yaskawa, 8 Äxte, 7 Sätze des Servosteuerungssystems, volle automatische und Hochleistungsfähigkeits-Dichtungsmaschine

• 4 Abschnitte, Dosenspeicherglas

• Adopt Zahnriemen, glatte Übertragung und genaue Position

• Automatisch Reparaturglasecken mit Schaber und Rolle

• Automatisch Maßglasgröße, Klebertiefe (30mm)

• Jede Selbst-funktion ist mit Handbetrieb

• Kann doppeltes Glas beschichten

• Formen Sie Glas mit optionalen Rändern, Schrittglas, das dreifache Glas (optional)

• Ein Satz der Förderpumpe steuert zwei Gruppen Dichtungsmittel (optional)

• Kann strukturelle Dichtungsmittel des Silikons, des Polysulphons und des Silikons benutzen

• Kleberkopf ist in der Front der Maschine, die für beschichtendes Schrittglas einfach ist

• Mit kann das Isolieren Glasproduktlinie angeschlossen werden

• Mit der Codescannenfunktion (optional)

Technische Daten

Max. Glasgröße	2500*4000mm
Min.-Glasgröße	400*300mm
Glasstärke	12-56 Millimeter
Arbeitsgeschwindigkeit	5-40m/min
Luftdruck	≥0.6MPa
Pressungsdruck	32MPa
Spannungsenergie	380V 15kw
Gesamtausmasse	11000*2000*3500mm

Elektrische Parameter

NAME	URSPRUNG	MARKE
Servomotor	Japan	YASKAWA
Servofahrer	Japan	YASKAWA
CPU	Japan	YASKAWA
Niederspannungskomponente	Deutschland	SIEMENS
Führungsschiene	Taiwan	HIWIN
Schaltnetzteil	Taiwan	MW
Sensor-Schalter	Korea	AUTONICS
Pneumatische Komponente	Japan	SMC
Touch Screen	China	GAOSHAN
Servomotor	Japan	YASKAWA
Servofahrer	Japan	YASKAWA

Automatische vertikale isolierende Glasproduktlinie

LJBZ3370

LEISTUNG

• Deutschland Siemens PLC-Kontrollsystem, Touch Screen Schnittstelle

• Automatische Identifizierung des überzogenen und niedrig--e Glases

• 3 Paare der weichen Bürsten können sich online waschen und niedrig--e Offlineglas

• Die Waschmaschine nimmt materielles und wasserdichtes Gerät SS an

• Lufterhitzungssystem

• Automatischer Anfang des Luftabzugs und Endeinstellung

• Rauschunterdrückungssystem

• On-line-Anzeige der waschenden Geschwindigkeit

• Intelligente zeitweilige Arbeit, Rettungsenergie

• Justierbares bedrängendes Brett, zum der Platte zu halten, Oberfläche gerade zu drücken

• Automatische Gasarchivierung kann Gaswert einstellen und den Prozess von mit hoher Gaskonzentration online füllen anzeigen

• Anschlussmodus des Luftfahrtsteckers

• Anwendbar dreifaches Fahrwerk/geformtes Glas IG /step produzieren

Details führen vom LJBZ3370 ein

• 01 Übergangsabschnitt

Beschichtender Entdeckungsmechanismus, automatische Entdeckung des niedrig--e Offlinefilmes

• Waschmaschine 02

Hauptmerkmal:

• Unter Verwendung 6 Stücke weicher Bürsten mit 0.1mm weichem Haar, kann niedrig--e Glas waschen

• Neues Luftmesser verwendet Aluminiumprofil (Schnabeltier-Luft-Messer), die Größe des Lüftungsgitters wird justiert durch den Aluminiumprofilentenschnabel. Dieses kann die Zahl des Stellschraubens verringern, garantieren, dass jede Schraube nicht lose ist, und vermeiden die Resonanz des Luftmessers.

• Das Luftmesser kann die Breite des Luftmessers entsprechend der Stärke automatisch justieren

• Der Operationskasten mit Reinigungsgeschwindigkeitsanzeige, kann waschende Geschwindigkeit (8-10m) genau anzeigen

• Automatische Temperaturüberwachung des Wasserbehälters, Auffüllen- mit Wassersystem

• Europäisches Schalldämpfersystem

• Edelstahlmaterial

• 03 Durchflussquerschnitt

• Speicherglas

• 04 Inspektion und Installationsabschnitt

Die neue Struktur dieses Abschnitts wird zu einer anhebenden Struktur des Inline-Strahls geändert (doppelter Strahl). Es ist einfach, das Glas zu kontrollieren und abzuwischen

• 05 Übergangsabschnitt

• Automatisches Maß der Glasstärke. Sie kann entsprechend tatsächlichem Bedarf beim Arbeiten verwendet werden.

• 06 drückend und füllender Abschnitt

Hauptmerkmal:

• Ultra-langes (3300mm*7000mm) isolierendes Glas kann zusammengedrückt werden

• Nimmt Förderband an, um Glas, Gebrauchsservomotor zu übertragen, um Glas zu drücken

• Die drückende Platte kann für einfache Wartung geöffnet sein

• Drängen des Brettes mit justierbarer Struktur, langlebiger Nutzungsdauer zu garantieren

• Füllen Sie automatisch Argongas mit bedeutender Dichtwirkung, höherer Argoninhalt

• Die gesetzten Zonen, zum der unterschiedlichen Größe des Glases mit versiegelnder Methode der weiteren Verfolgung zu füllen verringert Argonverlust

• Kann Gaswert einstellen und den Prozess des Füllgases auf dem Touch Screen zeigen

• Schneller reagierender Sensor zur dauerhaften Steuerung des Gasabfüllvorgangs

• Gaskonzentration kann erreichen mehr als 90%

• Kein Bedarf zu den Bohrlöchern auf dem Distanzscheibenrahmen

• Standardgas ist Argongas

• 07 Durchflussquerschnitt

• Speicherglas

• An kann das Versiegeln Maschine angeschlossen werden

Technische Daten

Max. Glasgröße	3300mm*7000mm
Maximale Glasgröße für Füllgas	3300mm*7000mm
Min.-Glasgröße	280mm*450mm
Glasstärke	3-30mm
Isolierende Glasstärke	80mm
Waschende Glasgeschwindigkeit	2-10m/min
Glasförderergeschwindigkeit	45m/min
Waschende Bürsten	3 Paare der weichen Bürsten mit 0.1mm Haar
Wasserversorgung	Wasserverbrauch: Leitfähigkeit 0.5t/h: 40μs/cm
Luftzufuhr	Fluss: 1500L/min
Luftdruck	≥0.8MPa
Gesamtleistung	3P 380V 50HZ 40KW
Maß	47200*3500*4500mm
Gewicht	8500kg

Elektrische Parameter

NAME	URSPRUNG	MARKE
PLC	Deutschland	SIEMENS
Niederspannungselektrogerät	Deutschland	SIEMENS
Frequenzumsetzer	Deutschland	SIEMENS
Servomotor für Schrittglas	Japan	FUJI
Photoelektrischer Schalter	Deutschland	KRANKER
Mikroschalter	Taiwan	NEIGEN Sie
Knopf und Anzeigelampe	Frankreich	SCHNEIDER
Touch Screen	Taiwan	WEINVIEW
Zwischenrelais	Japan	OMRON
Bürstenmotor	China	QINGHUA
Wasserpumpe	China	LINGXIAO
Führer	Taiwan	HIWIN
Pneumatische Komponenten	Taiwan	AIRTAC
IG-Linie ohne Füllgas online

NAME	URSPRUNG	MARKE
Servomotor	Deutschland	SIEMENS
PLC	Deutschland	SIEMENS
Niederspannungselektrogerät	Deutschland	SIEMENS
Frequenzumsetzer	Deutschland	SIEMENS
Übergangsmotor	Taiwan	LINHAI
Bürstenmotor	Taiwan	LINHAI
Wasserpumpe	China	LINGXIAO
Führer	Taiwan	HIWIN
Pneumatische Komponenten	Taiwan	AIRTAC
Elektrisches Messgerät	China	MIRAN
Photoelektrischer Schalter	Deutschland	KRANKER
Mikroschalter	Taiwan	NEIGEN Sie
Knopf und Anzeigelampe	Frankreich	SCHNEIDER
Touch Screen	Taiwan	WEINVIEW
Zwischenrelais	Japan	OMRON
IG-Linie mit dem Gas, das online füllt

Vertikaler isolierender versiegelnder Glasroboter LJTJ2540

Anwendung

L nehmen 8 Servomotoren an

L nehmen Japan-Servosteuerungssystem mit stabiler Leistung an

L automatisch Maßglasgröße, Klebertiefe und Klebergeschwindigkeit mit linearer Anpassung

L Adopt Zahnriemen, zum glatt zu halten, mit genauer Position zu übermitteln

L Reserven werden mit hoher Standardisierung produziert und hohe Präzision, stellt sicher, dass die Maschine mit langfristiger Funktion benutzt werden kann

L die Glasecken sind ohne Luftblasen, glatte Oberfläche, kein Bedarf zu voll

L volle automatische und Hochleistungsfähigkeits-Maschine

L neuer Schaberentwurf, besonders für die Herstellung des Zugs IG mit sehr sogar Seiten und Ecken, ohne irgendwelche Blasen.

L reparieren automatisch Glasecken mit schöner Oberfläche

L machen glatt, ohne Kratzer und Verschmutzung zu übermitteln

die LSinglefunktionsteile werden mit manuellen Funktionen, einfache Anpassung ausgerüstet

Ø-Rückseiten-Kleber-Gerät

Wenn der erhöhende Druck, mehr Kleber B zurück automatisch fließt, Rettungsmaterialien.

• Dyade-Körper-Gerät

Das Dyadekörpergerät hat zwei Funktionen. Das linke man wird für die Entstörung von Verunreinigungen und von Feuchtigkeit wenn Füllgas in, dann die rechten Spiele die Rolle der Schmierung verwendet.

Technische Daten

Max.glass-Größe	2500mm*4000mm
Min.glass-Größe	280mm*400mm
Glasstärke	12-56mm
Arbeitsgeschwindigkeit	5-40m/min
Luftdruck	0.6-0.8MPa
Pressungsdruck	<350kg>
Flächenwinkel	6° - 9°
Maximales Glasgewicht	400kg
Spannung	380V 50Hz 3P

Hauptbauteilübersicht

Name	Marke
Schalter	SIEMENS
Servomotor	Japan YASKAWA
Input-/Outputmodell	Japan MSYSTEM
Niederspannungskomponente	Siemens
CPU	Japan YASKAWA
Frequenzumsetzer	Japan OMRON
Schaltnetzteil	Taiwan MW
Pneumatische Komponente	Japan SMC
PLC	Siemens
Führungsschiene	Siemens
