Produktdetails:
|
| Produktions-Name: | Automatische isolierende Glasfertigungsstraße | Unterlegscheibenmaterial: | Edelstahl |
|---|---|---|---|
| Bürsten: | weiche Bürsten für niedrig--e | Servomotor: | Deutschland Siemens |
| Waschende Geschwindigkeit: | 8-10m/Min | Pressmaschine: | Justierbare Platte |
| maximale Glasgröße: | 3300*7000mm | minimale Glasgröße: | 280*450 Millimeter |
| Glasdicke: | 3-30mm | ||
| Markieren: | Automatische Jumbo-IG-Linie,Größe Automatische Isolierglasproduktionslinie,8 m/Min Isolierglas-Produktionslinie |
||

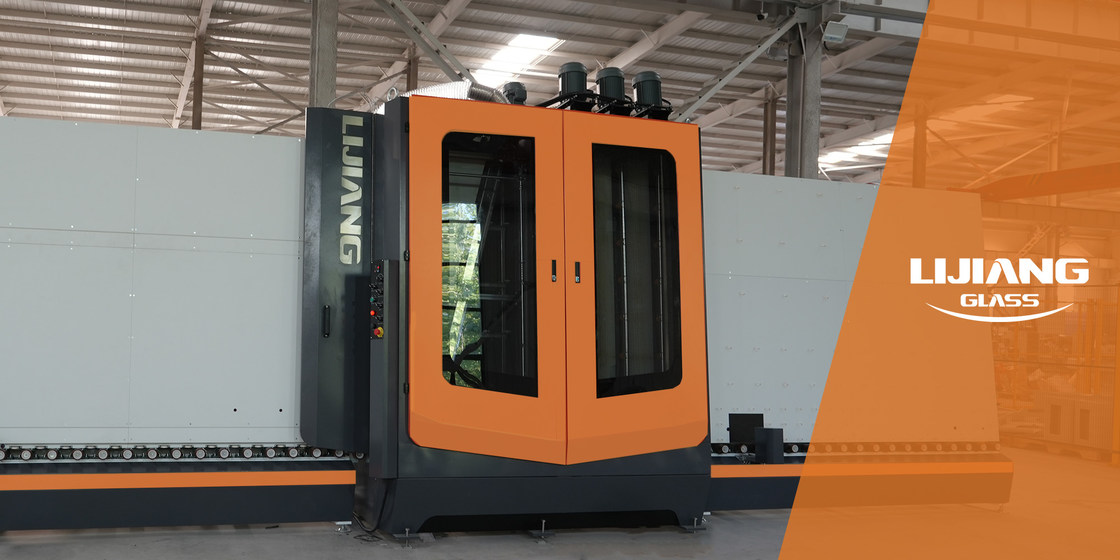

Automatische Isolierglasverarbeitungslinie Jumbo Größe 3300mm*7000mm
Die automatische Jumbo-Größe IG-Linie kann das Glaswaschen ohne Spuren des Übertragungsrads realisieren; automatische Messung der Glashöhe durch Balken; Positionierung und Montage von Aluminiumrahmen,Gasfüllung und Pressen , automatische Einstellung der Gasfülllücke, automatische Erkennung der Argongaskonzentration, automatische Dichtung und andere Funktionen.Glas mit spezieller FormSchnelle Geschwindigkeit und hohe Effizienz, die das Problem der Jumbo-Größe Isolierglasübertragung löst, Gasfüllung, Pressen und Dichtung sind schwierig zu bedienen,Und erkennen Sie die Jumbo Größe Isolierglas wirklich sauber ohne FleckenDas Gesamtniveau hat das internationale fortgeschrittene Niveau erreicht.
•Produktionslinie für Isolierglashat 7 Abschnitte
01 Übertragungsbereich;
02 Wasch- und Trocknungsabteilung;
Die Glaswaschmaschine besteht aus verdicktem hochwertigem Edelstahl, stark und langlebig.
Mit einer automatischen Glasdickemessvorrichtung ist es nicht notwendig, die Dicke des Glases separat einzustellen und automatisch zu reinigen,so die umständliche manuelle Anpassung bei mehr als 8 mm wissenschaftlich vermieden, kann die Dicke bis 30 mm gereinigt werden.
Das Bürstenlager und der Lagersitz sind ein wichtiger Teil der Reinigungsmaschine, hohe Geschwindigkeit, leicht zu beschädigen.die haltbarer und stabiler sind als andere Gummi- und Kunststoffmaterialien.
Glastrockner
•Die Öffnungs- und Schließentfernung des Luftmesser kann automatisch anhand der unterschiedlichen Glasdicke angepasst werden.
•Die Anpassungskonstruktion ist mechanisch und stabil.
•Es kann Glas unterschiedlicher Dicke kontinuierlich reinigen, ohne dass ein Luftmesser manuell eingestellt wird.
Die Klinge kann die Öffnung und den Abstand automatisch entsprechend der unterschiedlichen Glasdicke anpassen.
Die Anpassungsanlage hat eine mechanische Struktur und eine hohe Stabilität.
Kann unterschiedliche Dicke Glas kontinuierliche Reinigung sein, keine Notwendigkeit, manuell das Luftmesser einstellen.
03, Entlastungsbereich;
Der Glasinspektionsbereich verwendet eine fortschrittliche Schraubverstellung, die Aluminiumrahmenposition ist hochgenau.
Die Aluminiumlegierung ist leicht und flach und kann automatisch nach der Höhe des Glases nach oben und unten eingestellt werden.
Das Ganze hat einen hohlen Entwurf und die Wartungs-Hintertür wird hinzugefügt, um die Reinigung von Flecken auf der Rückseite des Glases zu erleichtern.
Abschnitt 04 Inspektion und Montage;
• Fortgeschrittene Schraubverstellungsstruktur, hohe Aluminium-Abstandsgenauigkeit.
•Die Aluminiumlegierung ist leicht und flach und wird automatisch nach der Höhe des Glases nach oben und unten angepasst.
•Höhlentwurf und Wartungstür zur Reinigung der hartnäckigen Flecken auf der Rückseite des Glases.
Abschnitt 05 Übertragung;
06, Druck- und Füllbereich;
•Druckmodus: Der synchrone Gurtmodus mit Servomotor gewährleistet eine hohe Präzision, eine hohe Druckgeschwindigkeit und kann supergroßes, superdickes Glas herstellen.
•Doppelplattenpressung: Zwei Pressenbereiche sind parallel und können separat oder gleichzeitig verwendet werden.Kleines Glas kann gleichzeitig in zwei Stücke verarbeitet werden, um die Effizienz der gesamten Linie zu verbessern (patentiert).
•Druckverstellbare Plattenstruktur: Die Platte und der Stahlrahmen sind mit mehr als 150 Einstellpunkten ausgestattet, die von Punkt zu Punkt eingestellt werden können,und bietet einen besseren Dichtungsschutz für das Gasdämmglas (Bystronic-Technologie).
07 Entlastungsbereich.
• Aufbewahrungsglas
• Kann mit einer Dichtmaschine verbunden werden
Hauptmerkmale der vertikalen Isolierglasproduktion
• PLC-Steuerungssystem, Touchscreen-Schnittstelle
• Verwendung von Siemens-Servomotoren
• Anwendbar bei der Herstellung von Doppelglas und Dreifachglas
• Zwei Stücke von IGU konnten in einem Mal gepresst und mit Gas gefüllt werden, jede IGU konnte Argongas zu mehr als 90% füllen
• Hochgeschwindigkeits-IG-Verarbeitungslinie, wir haben im Jahr 2019 Patentrechte in China erhalten
• Lösung des Problems der Wartezeit für die Arbeit am Dichtungsroboter: Installation von zwei Abstandsrahmen für zwei IGU durch einen Arbeiter
Zusätzliche Funktionen der Isolierglasverarbeitungslinie
• Glas in Form
• Schrittglas mit optionale Kanten
• Automatische Argongasfüllung
• Luftschwebende Technologie zur Übertragung von Glas
• Verhinderung der Verunreinigung des Glases durch Räder und Rückstände zur Verbesserung derQualitätIG-Produktion
• Druck und Füllung von 2 IG-Einheiten, insgesamt 8 Abschnitte
• Automatische Messung der Glasgröße und Kennzeichnung (Kennzeichnung vor und nach dem Pressen erlaubt) mit ERP-System(Aufgewählt)
• Von der Übertragung auf den Druckbereich wird jedes Teil aufgeteilt
• geeignet für die Massenproduktion in einer Fabrik.
Technische Daten der Isolierglasmaschine
| Max. Glasgröße | 3300 mm*7000 mm |
| Min. Glasgröße | 280 mm*450 mm |
| Glasdicke | 3 bis 30 mm |
| Dicke des isolierenden Glases | 80 mm |
| Geschwindigkeit des Glaswaschens | 2 bis 10 m/min |
| Geschwindigkeit des Glasförderers | 45 m/min |
| Waschbürsten | 3 Paare weiche Bürsten mit 0,1 mm Haaren |
| Wasserversorgung | Wasserverbrauch:0.5 t/h Leitfähigkeit: 40 μs/cm |
| Luftversorgung | Durchfluss: 0,8 m/min |
| Luftdruck | ≥ 0,8 MPa |
| Gesamtleistung | 3P 380V 50HZ 40KW |
| Abmessung | 47200*3500*4500mm |
