Produktdetails:
|
| Produkt-Name: | Butylextruder-Maschine | Art: | LJTB01 |
|---|---|---|---|
| Pressungsdruck: | 10-18mpa | Temperatur: | 110~140℃ |
| Kleberstärke: | 0.3-0.5MM | Kleber-Breite: | 3.5mm |
| Markieren: | Beschichtungsmaschine der Verdrängung 47m/Min,Beschichtende doppelte Glasmaschine |
||

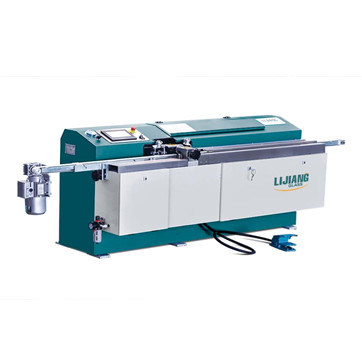

Butylextruder-Maschine für isolierendes Glas, das schnell beschichtende Geschwindigkeit, bis zu 47m/min kann
1. Produktübersicht und Parameter
Neue Butylextrudermaschine ist eine notwendige Ausrüstung für Herstellungsaluminiumrahmen
schreiben Sie Isolierglas, sogar es ist notwendig für vertikale isolierende flache Presseglasproduktion
Linie. Das Butyl, das auf beiden Seite des Aluminiumrahmens durch neue Butylextrudermaschine geklebt wird,
ist das erste Dichtungsmittel für isolierendes Glas. So entscheidet die Qualität des Butyls direkt die Qualität von
isolierendes Glas und Anwendung des Lebens.
1,1 Produktübersicht
Die Ausrüstung wird durch Programm PLC gesteuert, kann automatisch und Funktion zu kleben, genau zu beenden,
Betreiber müssen nur die Aluminiumrahmen, andere stützen (Rolle, Übertragung und usw. festklemmend)
sind automatische fertige, indem sie Programm einstellen. Diese Ausrüstung ist für Quadrat passend, rechteckig,
geformt, Bogen und Arten von Aluminiumrahmen. Innerer Durchmesser des Butylzylinders ist 200mm, Maximum
kann Butyl von Φ195 laden * 250mm (7kg).
1.1.1 Strukturbeschreibung
Die Ausrüstung enthält 9 Teile, wie in Bild 1,1 gezeigt: bestehen Sie beziehungsweise aus Übergangseinheit 1
, Hydrauliksystem 2, Rollensystem 3 (lineare Presswalze 1, linearer Druck roller2 und Bogen
Presswalze), Düseneinheit 4, Stärkemesseinheit 5], die Einheit 6 zusammendrückend, pneumatisch
System 7, Kontrollsystem 8 und Gestelleinheit 9.
Übergangseinheit besteht aus Frequenzsteuermotor, -gurten und -Riemenscheiben. Die Strecke des Laufens
Geschwindigkeit für Gurt ist 5 | 47m/Minute; die Höhe des Strahls kann justierte eigenhändig Räder, das sein finden
in der linken Seite der Maschine (sehen Sie von Bild 1,2), nach auf die Höhe richtig justieren, bitte
ziehen Sie die vorderen und hinteren Klemmschrauben fest. Struktur dieses Teils ist einfach und kann, es zu justieren leicht sein
hat auch schnell die Übergangsgeschwindigkeit, stabil und zuverlässig zu funktionieren.
In den Normalbedingungen kann Betreiber Butyl auf, der Seite zwei des Aluminiums zu kleben unabhängig beenden
Rahmen innerhalb der Größe von 2000 * 2000 Millimeter. Wenn die Größe mehr als 2000 Millimeter ist, sollte getan werden
durch zwei Leute. Vorlagenbetreiber sollte weg von dem Förderband sein mehr als 200mm, im Auftrag
zu die Gefahr des Festklemmens und des Miteinbeziehens in den Gurt vermeiden.
Teflongurt
Unter Verwendung des Nichtklebergurtes halten Sie, die Geschwindigkeit schnell zu beschichten und viel Butyl speichern.
Justierbare Struktur des Querbalkens
Justierbare Struktur des Querbalkens steuert die ausgebreitete Höhe.
Peking-Ausstellung
Das Gerät wurde in Peking-Ausstellung vom Mai 2017 gezeigt. Es zog die Augen vieler Leute an.
| Pressungsdruck | 10-18MPa |
| Temperatur | 110~140℃ |
| Aluminiumdistanzscheibenbreite | 4-30mm |
| Geschwindigkeit | 0-47m/min |
| Durchmesser des Butylzylinders | 200mm |
| Luftzufuhr | 0.4m ³ /min |
| Luftdruck | ≥0.6MPa |
| Gesamtleistung | Phrase 415v 50 Hz 3 |
| Maß | 2950×890×1004mm (L×W×H) |
| Gewicht |
750kg |
| Name | Marke | Ursprünglich |
| PLC | KINCO | China |
| Ventil | HAWE | Deutsch |
| Elektrischer Apparat der Niederspannung | SIEMENS | Deutsch |
| Hydraulisches und pneumatisches aufladendes System | MAXIMATOR | Deutsch |
| Frequenzumsetzer | KINCO | China |
| Pneumatische Komponenten (Zylinder/Ventil) | ARTAC | Taiwan |
| Schnellentlüftungsventil/Vakuumerzeuger | SMC | Japan SMC |
| Reiselicht | OMRON | Japan |
| Glasfaser | OMRON |
Japan |
