Produktdetails:
|
Zertifizierung: | CE | Produktions-Name: | Verbiegende Maschine der automatischen Glasaluminiumdistanzscheibe |
---|---|---|---|
Maximale Distanzscheibengröße: | 1800mm*2000mm (herein einmal)/2500*4000 (herein zweimal) | Min.bending-Maschine: | 150 * 300 mm |
Distanzscheibenarten: | Aluminiumraum/warme Randdistanzscheibe | Servomotor: | -Servomotor |
Maschinenart: | Bördeln der Maschine, | Verwendung: | Aluminiumlenker verbiegend, Biegungsaluminiumlenker in erforderliche Form |
Aluminiumdistanzscheibenbreite: | 5.5-26.5mm | Automatisierung: | Automatisch |
Markieren: | 150*300mm Lenker-verbiegende Maschine,26.5mm Lenker-verbiegende Maschine,150*300mm Profilbiegen-Maschine |

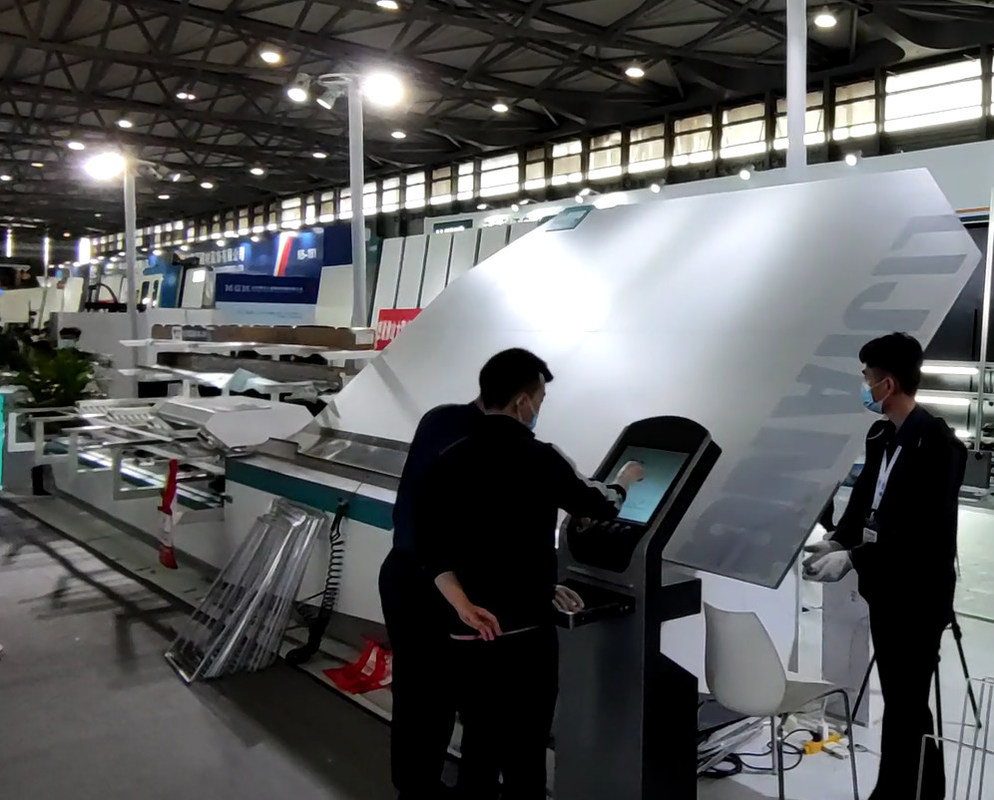

Verbiegende Maschine des automatischen Aluminiumrahmenlenkers
Produktions-Überblick über verbiegende Maschine der Aluminiumrahmendistanzscheibe
Isolierglas wird durch 2pcs oder mehr Floatgläser gemacht, die mit Trockenmittel des Argongases mit Aluminiumrahmen füllten. Primärdichtung (Butyl) zwischen isolierendem Glas und Aluminiumrahmen, secondry Dichtung (Polysulphon oder Struktur). Isolierendes Glas ist, effektiv Strahlung zu schützen wenn überzogener niedrig--e Film. Verbiegende Maschine der automatischen Aluminiumrahmendistanzscheibe ist eine spezielle Ausrüstung für die Herstellung von Aluminiumrahmen des Isolierglases, das die traditionelle Herstellungstechnologie ersetzt. Verbiegende Maschine der automatischen Aluminiumdistanzscheibe kann eine Vielzahl von den konvexen polygonalen Aluminiumrahmen durch einen Aluminiumstreifen in einemmal machen und die Stärke des Aluminiumrahmens so verstärken und die Dichtwirkung vom isolierenden Glas besser machen.
Detail der verbiegenden Maschine der automatischen Distanzscheibe
gründete verbiegende Maschine der Aluminiumdistanzscheibe des rahmens 1.Automatic vier Gruppen Distanzscheibenspeichereinheiten, Aluminiumstange mit mehrfachen Größen kann nach Belieben vorgewählt werden.
ununterbrochene Verbindung 2.Automaticlly der Distanzscheibe, Ausschnittdistanzscheibe, Vermeidung des Lenkergelenkes
3. Hochleistungsverbindungsstücke, Bequemlichkeit und Sicherheit für Installation und Entstörung
4.Adopt das Steuer-Fütterungssystem Siemens 1200PLC mit schneller Arbeits-speed.spacer-Rahmengröße kann mit einem accuacy von 0.1mm/m/justiert werden
5. Aluminiumdistanzscheiben sind in den verschiedenen Spezifikationen und in den Größen von 5.5-26.5mm verfügbar
6.No lehnen materielle Aufforderung, Schlafaufforderung, Störungsaufforderung, Arbeitsaufforderung, unvernünftige Daten processingand auffordern ab
die Teile 7.Spare aller Maschine haben Kennzeichnungen.
Kunst-förmiger Aluminiumrahmen 8.Suppprt und speziell-förmiges Aluminiumrahmenverbiegen
Kontrollsystem des Biegewinkels 9.CNC mit justierbarer Genauigkeit von 0.1°
verbiegende Maschine der Distanzscheibe 10.Automatic kann Aluminiumedelstahl /thermix verbiegen distanzscheiben/technoform /Alupro /swisspacer/ (optional)
Funktion des Input 11.USB, kann es lesen, Daten direkt zu übertreffen
die Aufkleberfunktion des Papiers 12.Printing (optional), könnte es leicht entfernen.
Technischer Parameter der verbiegenden Maschine des automatischen Distanzscheibenrahmens
Max. verbiegende Größe
|
2000mm*2000mm |
Min. verbiegende Größe
|
250mm*180mm |
Aluminiumdistanzscheibenbreite
|
6A - 27A |
Distanzscheibengestelle | 4 Gestelle |
Distanzscheibengrößenfehler
|
±0.5mm |
Winkelfehler
|
±1° |
Verarbeitungsgeschwindigkeit
|
< 25s=""> |
Luftzufuhr
|
≥0.65MPa |
Spannung | 380V50Hz 3P |
Gesamtleistung | 2.5KW |
Maß | 10500mm*2200mm*2600mm |
Hauptmerkmale der verbiegenden Maschine der Aluminiumdistanzscheibe
1.automaticlly-Verbiegen und -cuttingavoid die Verbindung, die Rundung, Auto matically geschnitten nachdem dem Verbiegen.
verbiegende Maschine der Distanzscheibe 2.Automatic kann Dreieck, Rechteck, Rechtwinkligkeit des Positivs fünf, positives Hexagon, Rundung shap und so weiter machen.
3.PLC Steuerung, Touch Screen einfache Operation. Siemens PLC-Kontrollsystem 1200 mit schneller Arbeitsgeschwindigkeit
4.Pause und Zurückstellengerät für Handhabungsgerätausfälle
materielle strage 5.Four Schlitze für vier verschiedene Spezifikationen von Distanzscheiben.
verbiegende Maschine des Rahmens der Distanzscheibe 6.Automatic kann Aluminiumdistanzscheibe, glatten Edelstahl, warme Distanzscheibe verbiegen, die Stifte beim Verbiegen und Schnitt automatisch zu vermeiden
Rahmen der Form 7.Bending. Unter Verwendung des Kreisradgerätes, zum des Kreisrahmens oder des Rahmens mit Kreisecken zu verbiegen. Minute R60, maximales R150, Distanzscheibengrößen: 5.5-26.5mm). Verschiedene Größen von Aluminiumstangen erfordern verschiedene Größenwerkzeuge
Verwandtes Produkt
1.Sealant-spreading Maschine LJST02A
Hauptmerkmal
• Importiertes Bewegungssystem, zum von Ausrüstungs-Leistungsfähigkeit zu verbessern
• Importiertes Dichtungsmittelgewehr, Edelstahlmischer
• Hochdruck schützt Gerät
• Anti--zurück Steuerung- des Datenflussesstruktur
• Gemischter Ratendetektor kann die Rate von zwei Arten Kleber steuern
Technische Daten
Arbeitsluftdruck | 0.3-0.6MPa |
Ausgebreiteter Druck des Dichtungsmittels | 15-20MPa |
Dichtungsmittelvolumen | 4L/min |
Durchmesser von A-/Bdichtungsmittel | 570mm/280mm |
Luftdruckverhältnis des Dichtungsmittels ausgebreitetes | 50:1 |
Mischrate | 6:1-14:1 |
Luftzufuhr | Fluss 0.8m3/min |
Luftdruck | ≥0.8MPa |
Gesamtausmasse | 1100*950*1630mm |
ausgebreitete Tabelle LJSK02 des Dichtungsmittel-2.Rotated
Hauptmerkmal
• Einfaches Funktionieren, einfach und flexibel
• Er wird für das Reparieren und das Drehen des Glases wenn das Handbuch verwendet, welches die Außenseite von IG-Glas beschichtet
• Der mittlere Sauger ist für Stückchen Glas passend, jedoch ist- Extrastützrahmen für große Glasplatten
Technische Daten
Stromversorgung | 380V 50Hz |
Gesamtleistung | 0.37kw |
Funktionierendes Maß | 1500*1500mm |
Maß | 600*550*985mm |
vertikaler Rand 3.Smart, der Maschine LJCM2545 löscht
Hauptmerkmal
• Zweiwegglaszugang
• Automatisch Maßgröße
• Automatisch niedrig--e Oberfläche unterscheiden
• Der Kopf kann gedrehtes 360° sein
• Sicherer und voller Automat
• Plc-Kontrollsystem, Touch Screen Schnittstelle
• Sechs Servokontrollsystem
• Randstreichung ist justierbar
• Intelligentes Kontrollsystem, kann die Stapelverarbeitung erkennen
Technische Daten
Max. Glasverarbeitungsgröße | 2500*4500mm |
Min. Glasverarbeitungsgröße | 400*280mm |
Glasstärke | 3-15mm |
Durchmesser der Schleifscheibe | 200mm |
Förderhöhe | 500mm |
Rand, der Breite löscht | 10-50mm |
Übertragungsgeschwindigkeit | 1. 29m/min |
Rand, der Geschwindigkeit löscht | 2-29m/min |
Schleifscheibebreite | 10/12/15 Millimeter |
Glasstärke | 3 - 15mm |
Schleifscheibegeschwindigkeit | 0~3000r/min |
Außentemperaturverbrauch | 100L/ Minute |
Luftdruck | ≥0.8MPa |
Gesamtleistung | 3P 380V 50Hz 3.35KW |
Maß | Maße: 9700×2500×3400mm |
Gesamtgewicht | 3700KG |
Elektrische Parameter
NAME | URSPRUNG | MARKE |
Servomotor | Taiwan | TAIDA |
PLC | Taiwan | TAIDA |
Pneumatische Komponente | Taiwan | AAIRTAC |
Niederdruckstrom | Deutschland | SIEMENS |
Leistungsschalter | Deutschland | SIEMENS |
Sensor-Schalter | Korea | AUTONICS |
Annäherungsschalter | Korea | AUTONICS |
Begrenzungsschalter | Taiwan | NEIGEN Sie |
Verbindungsstück | Deutschland | SIEMENS |
Frequenzumsetzer | Frankreich | SCHNEIDER |
Hauptknopf | Frankreich | SCHNEIDER |
Zwischenrelais | Japan | OMRON |
Maschine LJTB 01 des Extruder-3.Butyl
Hauptmerkmal
• Plc-Kontrollsystem, Touch Screen Schnittstelle
• Identifizieren Sie automatisch die Breite der Aluminiumstange, der Kleber nuzzle kann automatisch sein justieren
• Das kritische Teil des Hydrauliksystems mit deutschen Importen von Komponenten, zu garantieren dass der Plastik gleichmäßig voll
• Schnell heizen Sie vor, verbessern Sie Arbeits-Leistungsfähigkeit
• mit dem Vorheizen von Funktion
• Mit aufblasbarer Funktion des Auspuffs verbessern Sie die Qualität des Versiegelns und Zeit für Plastik zu sparen
• Schnell beschichtende Geschwindigkeit, Dose bis zu 47m/min
• Sparen der Menge des Klebers
Technische Daten
Pressungsdruck | 10-18MPa |
Temperatur | 110~140℃ |
Aluminiumdistanzscheibenbreite | 6A - 27A |
Geschwindigkeit | 5-47m/min |
Durchmesser des Butylzylinders | 200mm |
Luftzufuhr | 0.4m ³ /min |
Luftdruck | ≥0.6MPa |
Gesamtleistung | 380V, 5.7KW, 50HZ |
Maß | 2800×700×900mm (L×W×H) |
Gewicht | 650kg |
Elektrische Parameter
Name | Vorlage | Marke |
PLC | China | KINCO |
Ventil | Deutsch | HAWE |
Elektrischer Apparat der Niederspannung | Deutsch | SIEMENS |
Hydraulisches und pneumatisches aufladendes System | Deutsch | MAXIMATOR |
Frequenzumsetzer | China | KINCO |
Pneumatische Komponenten | Taiwan | ARTAC |
Schnellentlüftungsventil/Vakuumerzeuger | Japan SMC | SMC |
Reiselicht | Japan | OMRON |
Glasfaser | Japan | OMRON |
