Produktdetails:
|
Produktions-Name: | Glassauger Auto | Anwendung: | Ladenglas |
---|---|---|---|
Gewicht: | 300kg/500kg/900kg | Unter Verwendung: | Glasanheben |
Garantie: | 1-jährig | Maschinenenergie: | 4KW |
Markieren: | Hebemaschinen-anhebende Systeme des Vakuum500kg,Hebemaschinen-anhebende Systeme des Vakuum300kg,Selbstglasschalen des sog500kg |
Auto des Sauger-500Kg
Produktbeschreibung:

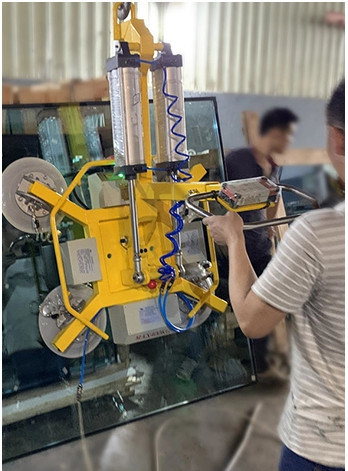

Das Glassaugschalenauto wird für elektrisches und hydraulisches betrieben. Das ganze System besteht elektrischem Vakuumgerät, elektrischem Leistungsgerät, hydraulischem Leistungsgerät, Elektroantriebsystem und aus SicherheitsSchutzsystem, das die Operation des Festklemmens, des Anhebens und des Tragens des Glases in eine spezifische Position verwirklichen kann. Es kann in verschiedene Modelle auch zusammengebaut werden, um sich verschiedenen Systemen anzupassen.
Informationen | Details |
Passend für das Anheben |
Materialeigenschaften: Gasdichte porenfreie, glatte Oberfläche Beispiel: Flachglas, Gebäudeglas, verschiedene Arten der Verarbeitung des Glases und des speziellen Glases |
Gewicht | 500KG |
二, FREDDIE
Name | Art: FVL-CS500-10 500KG |
Sichere Tragfähigkeit |
500kg,
|
Körper-Größe | 2850mm*1200mm*1750mm |
Sauger-Beschreibung | Schwarzer Gummi, Abnutzung beständig, |
Energie | 200Ah (24V) *4pcs |
Vorwurfsmacht |
110V~ 240V, 50/60Hz |
Maschinenenergie | 4KW |
Gewicht | 500KG |
Passendes Material | Glas |
Unter Verwendung der Weise | Handbuch funktionieren |
Produkt-Gewicht |
1500kg |
Geräuschpegel
|
Weniger DB als 70 |
三, FREDDIE
Hydraulische Neigung 180° aufwärts und abwärts mit dem Stoppen in irgendeiner Position. | |
Hydraulischer Hauptdurchlauf link u. rechtes 90°with, das in irgendeiner Position stoppt. | |
Hebebühne auf und ab bis 4000mm. | |
Funktionen |
Hydraulisch verlängern Sie den anhebenden Arm bis 1000mm. |
Elektromotorauto, Steuerung durch Lenkrad | |
Hydraulische Bewegung linkes u. rechtes 90° | |
Nachladen wenn Stromenergie weniger als 30% | |
Instructure | Accum-Nichtrückgabesystem und Vakuumausgleichssystem |
四, die Hauptteile der Maschine
1. Völlig elektrisches Saugschalenteil:
●Der treibende Computer hat ein Schwachstromüberstromschutzgerät, zum des Undervoltage am Schädigen des elektrischen Systems effektiv zu verhindern.
●Hydraulische Pumpstation der Hochleistung
●Ausgerüstet mit elektronischem Begrenzungsschalter, kann es die maximale Hubhöhe des Bocks genau steuern, den anhebenden Motor effektiv zu schützen und den Gebrauch des Motors zu verlängern.
Leben.
●Der Antriebsmotor hat die Vorteile der starken Energie, stabile Leistung und lärmarm.
●Industrielle Batterie für elektrisches Saugschalenauto, ausgerüstet mit intelligentem zusammenpassendem Ladegerät, mit automatischer macht--weg Funktion, die gesamte Aufladung
Es gibt keinen Bedarf Überwachung an der vor Ort.

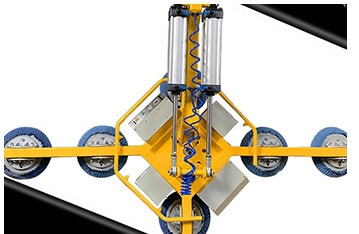

2. Saugnapfmechanismus: Der Saugschalenrahmen ist in einer rechteckigen Form entworfen und geschweißt durch Vierkantrohr und Rechteckrohr, das sicher und dauerhaft ist. Die Saugschalen werden gleichmäßig verteilt, damit die Kraft gleichmäßig und stabil ist, nachdem das Glas adsorbiert ist, und die Saugschalenposition kann justiert werden im gesamten rechteckigen Rahmen, um sich verschiedenen Spezifikationen des Glases anzupassen. Arbeitsbelastung 500kg, gehende Geschwindigkeitsarbeitskräftesteuerung.
3. Saugnapf: Er nimmt Fixpunktgummisaugschale an, kann jede Saugschale unabhängig geöffnet sein und geschlossen werden, um sich verschiedenen Spezifikationen des Glases anzupassen; für anormalen Stromausfall kann der Fixpunktgummi den Unterdruck im langsam verringernden Saugschalenkörper effektiv halten, um das Werkstück während einer bestimmten Frist zu halten. Gefallen.
4. Mechanismus des leichten Schlages: Der hydraulische Ventilstößel fährt den Saugbecherhalter, um leichten Schlag 0-90° zu erzielen.
5. Drehender Mechanismus: Benutzen Sie den Reduzierer + den Gang, zum des Saugbecherhalters zu fahren, um Rotation 0-360° zu erzielen.
6. Vakuumteil: Adopt importierte Vakuumpumpe- + Rückschlagventil- + EinlassMagnetventil DCs ölfreies + Filter + digitalen Druck-Sensor des Einlasses + das einzelne Saugschalenhohlraum-Rollkugelventil, zum der schnellen und stabilen Aufnahme und der Freisetzung von Glas zu erzielen.
7. Warnungssystem: Wenn der Systemvakuumdruckabfall von der oberen Grenze (85%) auf die unterere Grenze (55%), der niedrige Druckalarm ausgelöst wird und die Systemsteuerungen die Vakuumpumpe, zum des Drucks bis die obere Grenze auf den Vakuumdruck automatisch zu ergänzen erreicht wird und effektiv stellt die Sicherheit des Glases während des Behandlungsprozesses sicher.
五, Arbeitsprozess
(10) lassen den Ventilstößel laufen, um die Saugschale zum Saugschalen-Türrahmen zurückzuziehen und nehmen dann den Türrahmen heraus; dann Bewegung die Saugschale, sich auf das behandelt zu werden Glas zu bewegen, und die Schritte 3-9 zu wiederholen, um den Glastransport wieder abzuschließen.
6, Parameter
Name | Stellen Sie ein | Parameter | |
1 | Antriebsform | 电动 | |
2 | Fahren von Art | 步行式 | |
3 | Bewertete Last | Kilogramm | 1500 |
4 | Lastsmittelabstand | Millimeter | 600 |
5 | Hubhöhe | Millimeter | 3000 |
6 | Höhe, wenn der Bock zurückgezogen wird | Millimeter | 2000 |
7 | Höhe nach Saugschalentropfen | Millimeter | 1000 |
8 | Maschinenlänge | Millimeter | 2850 |
9 | Maschinenbreite | Millimeter | 1200 |
10 | Drehenradius | Millimeter | 2500 |
11 | Volle Last der Fahrgeschwindigkeit/keine Last | km/h | 5 |
12 | Anhebende volle Last der Geschwindigkeit/keine Last | m/s | 0.06/0.13 |
13 | Fallende volle Last der Geschwindigkeit/keine Last | m/s | 0.13/0.10 |
14 | Maximale kletternde volle Last der Kapazität/keine Last | % | 6/15 |
15 | Antriebsleistungsstärke | Kilowatt | 1,2 |
16 | Anhebende Leistungsstärke | Kilowatt | 2,2 |
17 | Fahrzeuggeräusche | DB (A) | 70 |
18 | Batteriespannung/-kapazität | V/Ah | 24/200 |
19 | Ladegerät | V/A | 24/15 |
20 | Maschinengewicht | Kilogramm | 1500 |
Verwandtes Produkt von LIJINAG-GLAS
Automatischer Glasschaufellader für das Isolieren der Glasverarbeitung
Vertikaler Ladetisch LJASP 3525 der isolierenden Glasmaschine
A.Technical-Leistung:
1. Alle Großrechner von den Ausrüstungsgebrauchsqualitätsrechteck-Stahlrohrgruppen des nationalen Standards geschweißt und mit Bolzen gepasst.
Kontrollsystem 2.Electric von Ausrüstungsgebrauch Schneider-Markenmodulen von elektrischem; Programmsteuergebrauch importierte programmierbaren Prüfer SIMENS, gepasst mit Fingerspitzentablett.
Maschine 3.The war mit kurzem Auftritt entworfen und anpaßt sich an die moderne Fabrik mit sicheren Zeichen und zum Euro-Iec-Standard vom Entwurf bis Fertigung und Installation zu beziehen.
TECHNISCHE DATEN | |
Maximale Glasgröße | 2500*3500mm |
2000*2500mm | |
Glasstärke | 3-12mm |
Luftquelle | 0.8Mpa |
Energie | 3P 380V/1P+N 220V 50Hz 38KW |
Maschinen-Größe | 3200*2800*1800mm |
2600*2800*1800mm |
Technischer Parameter B.Mainly:
maximale Glasgröße 1.Loading: L X W = 3500 x 2500 Millimeter
Ladende min. Glasgröße: L X W = 800 x 600 Millimeter
Glasstärke: (3-10mm)
2.Dimension des Ladetischs ca.:
L X W X H= 3700mm x 2800mm x 2500mm+ Unterseitenunterstützung 530mm (±30mm)
benutzt vertikaler Ladetisch 3.The Servomotor als Ansteuersystem und alle Motoren mit stufenlos regelbaren Geschwindigkeiten, die Übergangsgeschwindigkeit dieser Tabelle ist 2-35m/min; Ladende Zykluszeit: 35S
voll-geschlossenes Kontrollsystem der Schleife 4.Adopts für die genaue Positionierung für die Maschine und das stabile laufende System; Konfigurationsbeschreibung
5.The, welches die horizontale Bewegung des Armes gesteuert durch Servomotor und genaues Getriebe, Zahnstange-Antrieb kippt;
Struktur 6.Lifting: Servomotor und genauer Getriebesteuer- und synchronergurt-Antrieb;
Schalenrahmen des Sog 7.The, der Struktur kippt: Servomotor und genaue Getriebesteuerung und Pleuelstange-Antrieb ankurbeln;
Struktur des Übergangs 8.Bottom, Servomotor und genauer Getriebesteuer- und Ketten-Antrieb.
9. volldigitale Steuerung von 4 Achse mit der genauen Positionierung und schneller Flexibilität; Alle Geschwindigkeit kann sein
justierbar entsprechend Fertigungsstraßegeschwindigkeit.
10.Super HMI den laufenden Status und den Systemparameter der Ausrüstung überwachen; Sie kann Daten entsprechend unterschiedlicher Glasgestellhöhe und Winkel und die gegenwärtige Produktionsverlagerung auch einstellen oder notieren einstellen.
System der Pumpe 11.Vacuum: rotierende blattartige Vakuumpumpe des in hohem Grade effektiven Mono-blockes;
Saugschalen: Gebrauch importierte Art der PFsaugschalen ¢120MM
12. Luftkompressenversorgung: 5-7bar, 30L/min; Druckluftversorgung: 5-7bar, 30L/Minute;
Versorgung 13.Power: 380V, 50HZ, 3 Phasen,
Als professinal isolierende Glasmaschinenfertigung in China, ausgenommen Material wie Moleculaer-Sieb und Aluminiumdistanzscheibe und Dichtungsmittel. Wir sind am Develping und am Produzieren automatische vertikale insulaing Glas- Verarbeitungsfertigungsstraße, das vertikale niedrig--e Glas-egde gut, das und so weiter Maschine, automatice Roboterinsulaiting Glasfertigungsstraße löscht.
Q: Was ist die Zahlungsbedingung?
: T/T, L/C und andere Zahlungsbedingungen konnten ausgehandelt werden.
Q: Über diese Maschine ist was die Garantie?
: Garantie 1).Our für 12 Monate.
2)die technische Unterstützung .24 Stunde durch E-Mail oder das Nennen
Handbuch 3).English und Videotutorium
4).We stellt die verbrauchbaren Teile zu einem Agenturpreis zur Verfügung
5).24 Stunden auf Linie Service jeden Tag, freie technische Unterstützung.
Q: Wie über Ihre Garantie?
: Im Allgemeinen ist unsere Garantie ein Jahr. Innerhalb des Garantiezeitraums können wir Technikunterstützung, Feedback anbieten zu Ihnen innerhalb 24 Stunden und Ihnen zu helfen, Ihren Problemprüfer frei zu reparieren, sogar ist er nicht von unserer Fabrik
Q: Können wir Ihre Fabrik vor Auftrag besichtigen?
: Ja Willkommen wir und laden Sie herzlichst ein, oder Ihr Team, zum unserer Fabrik zu besichtigen, helfen wir, Hotel zu vereinbaren und Sie vom Flughafen aufzuheben.
Q: Was ist die Lieferbedingung?
: Höchstens von der Zeit, haben wir Vorrat in der Fabrik. Wenn es keinen Vorrat normalerweise gibt beträgt die Lieferfrist 15-20 Werktage nach Hinterlegungsbestätigung. Wenn Sie im dringenden Bedürfnis sind, können wir spezielle, Vorkehrung für Sie zu treffen erwägen.
Q: Wie über die Verpackung für Maschine, wird es sicher während des Transportes geschützt?
: Prüfungskammer wird durch Standardexportholzkiste für äußeres Paket verpackt und Stretchfolie für inneres Paket, wird sie nicht geschädigt. Wir haben viele Prüfmaschinen im Ausland durch Meer oder auf dem Luftweg ohne Schaden geliefert.
