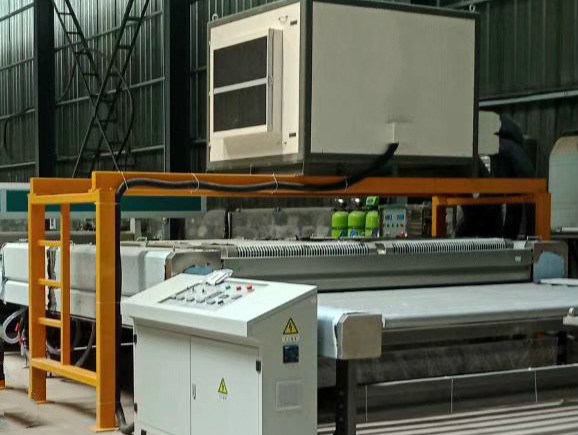

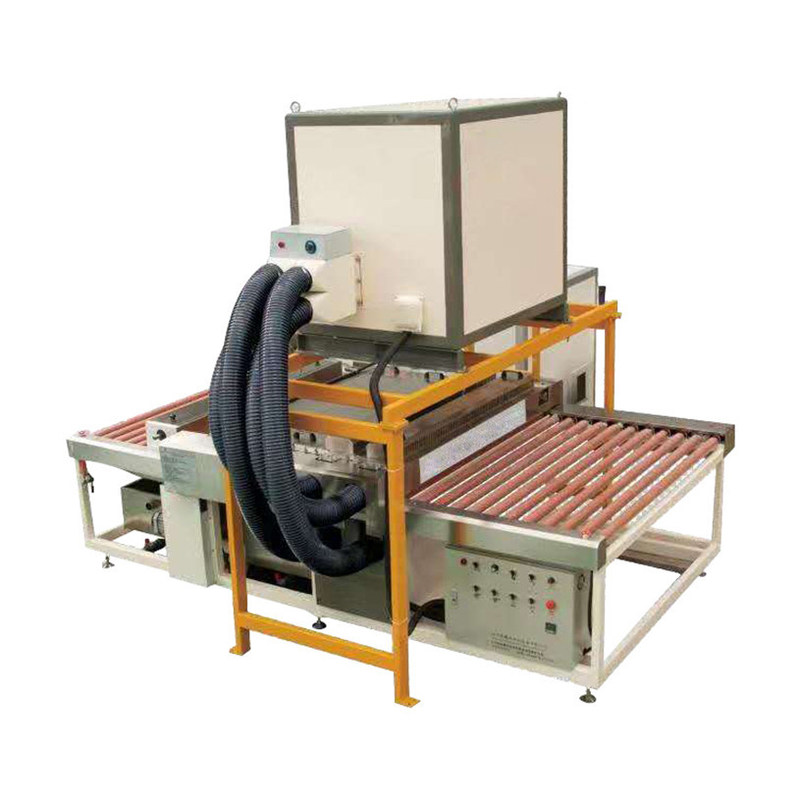

HORIZONTALE GLÄSERSPÜLER-FLACHGLAS-WASCHMASCHINEN-GLASreinigung UND SCHLEUDER

Namenanwendung des automatischen horizontalen Gläserspülers

Automatischer horizontaler Gläserspüler für das Waschen und von Glasprodukten auch trocknen, führt automatische Reinigung von Produkten von zwei Seiten gleichzeitig, über die oberen und untereren Bürsten durch. Die Ausrüstung muss die folgenden Operationen durchführen:

- Glasladen (automatisch von der Produktlinie);

- Glaswaschen (automatisch);

- Glastrocknen (automatisch);

- Entleerung (Handbuch).

• Struktur-Eigenschaften
  • Die Maschinenstruktur ist zusammengebaute Struktur der Aluminiumlegierung, nie Schrott, mit dauerhafter Nutzungsdauer, und es ist Maschine der hohen Leistungsfähigkeit, die 70% Energie sparen kann. Nach der Einfassung die Maschine ist für waschendes Glas, bevor sie mildert, und vor Siebdruck.
  • Andere Strukturteile sind das erstklassige Pulver, das beschichtet wird, das besser ist, als Farbe und machen MaschinenOberflächenkorrosionswiderstand
  • Alle übertragenden Gummirollen der Maschine sind mit der Welle SS304 vulkanisiertes Gummi (sie sind verboten, um mit säurehaltigen Flüssigkeiten in Verbindung zu treten.), das Sekundärverschmutzung für das Glas verringern kann, das durch Rost verursacht wird, zum von Anforderungen für hohe Qualität Washington zu erzielen.
  • Der waschende Abschnitt und andere Teile, die mit Wasser in Verbindung getreten werden, werden Material vom aus rostfreiem Stahl gemacht, um Sekundärverschmutzungs- und Rostproblem zu verringern.
  • Waschender Abschnitt und Trockenpartie können Aufzug max.to 350mm oben sein als Ganzes, der bequem sich zu waschen und instandzuhalten ist. Zweimal schützen sich: Anschlagschutz der digitalen Steuerung, Sicherheits-Begrenzungsschalter-Schutz.

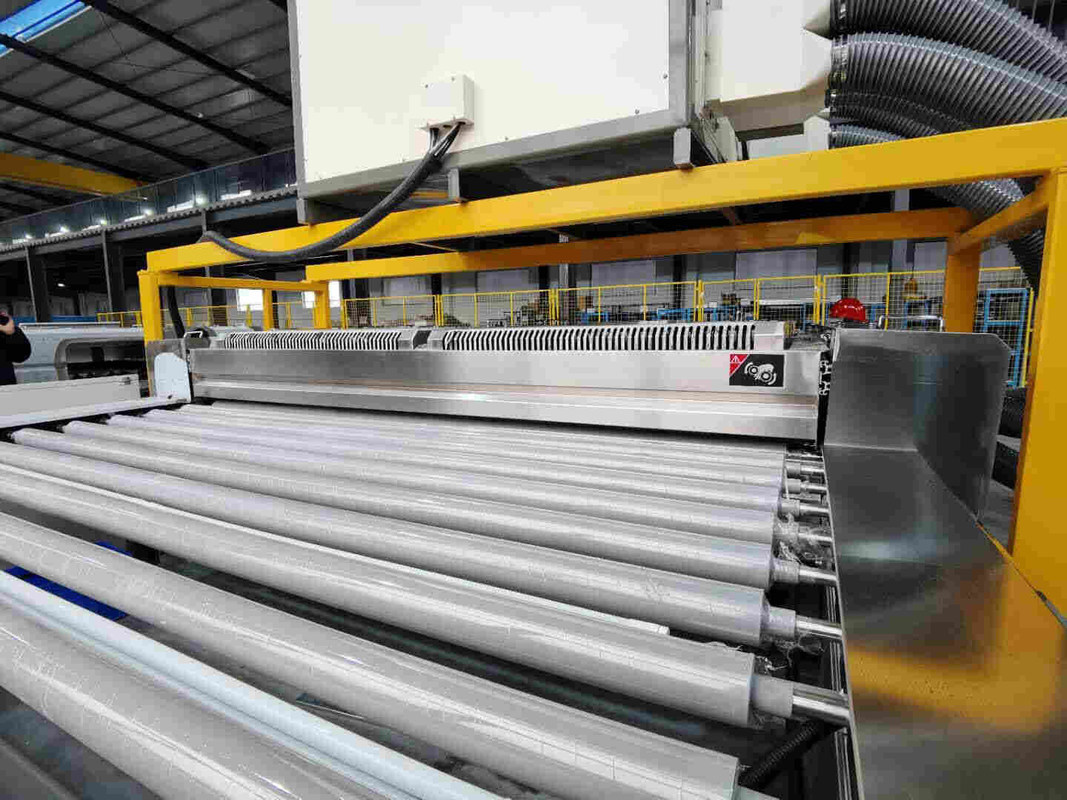

  • Die Maschine hat drei Paare Bürsten (φ160mm) mit Welle SS304. Waschende LOW-E Glasfunktion: kann LOW-E Glas, gewöhnliches überzogenes und überzogenes Solarglas ohne irgendeinen Kratzer auf Oberfläche waschen.
  • Die Maschine hat zwei Paare des Luftmessers gemacht vom Edelstahl und vom Aluminium, das großen Wind und gut hat, Effekt trocknend. Die Maschine hat Lufterhitzungssystem.
  • Gebläse hat Luftfilter im Lufteinlauf, im großen Luftstrom und im ausgezeichneten trocknenden Effekt. Das ganze Gebläse ist auf die Oberseite der Maschine installiert, um Raum zu sparen und es kann zusammen mit Reinigung und Trockenpartie oben gestiegen werden, und der Luftfilter ist auf der Seite für bequeme Inspektion und Reinigung. Luftfilter ist Bedarf, alle 7 Tage zu säubern.
  • Hauptantrieb ist Gang-Antrieb, Frequenzgeschwindigkeitsregelung und Digitalanzeige. Bürsten Sie Rollen-Antrieb des waschenden Abschnitts ist fuhr durch die oberen und untereren Motoren mit unterschiedlichen Gurten. Mit den Vorteilen von Automobilflaschenzügen ohne Spannungsrad, flexible Bürstenrotation, hohe Präzision, etc., Bürsten haben Sie glatte Geschwindigkeit und lange Nutzungsdauer und kann spezielles Glas waschen, das Freigabe der hohen Qualität benötigt.
  • Die Maschine ist Steuerung durch mechanischen Knopf und mit Digitalanzeige, die von der Arbeitskraftoperation bequem ist. Es ist die beste Wahl für Einsparungsarbeit, wenn an andere Maschinen anschließen Sie. Verbundene Frequenzumsetzung, andere Maschine kann Waschmaschinengeschwindigkeit steuern.
  • Wasserbehälter der Maschine sind und neben Maschine beweglich, die für das Säubern, änderndes Wasser, die Prüfung, etc. einfach ist, und machen waschenden Effekt besser.
• Technische Parameter

• • Max. Glass Width: 2600mm
  • Min. Glass Size: 400mm*400mm setzten sich gerade

300*300mm eingegeben in Diagonale

(Grenze, zum des Glases von den linken und rechten Seiten in einzelne Reihe einzusetzen)

• Glasstärke: 3mm-25mm (Digitalanzeige)
• Drehzahlbereich: Vmax=1-12m/min (Glasstärke innerhalb 3-25mm)
• Gummirollen-und Bürsten-Rollen-Geschwindigkeit: Frequenzanpassung.
• Arbeitshöhe: (900±25) Millimeter
• Gesamtleistung: 35KW
• Wasser-Quelle: verteilendes Wasser, Stadtwasser und entionisiertes Wasser (Käufer müssen entionisierte Wasserausrüstung selbst vorbereiten. )
• Stromversorgung: 440V, 60HZ
• Maschinen-Maß (L*W*H): 5500*4500*2840mm
• Maschinen-Gewicht: 3840KG

• Hauptteil-Konfiguration

• Hauptantriebs-Motor: Zhejiang
• Bürsten-Motor: Zhejiang
• Hochdruckgebläse: Guangdong
• Wasser-Pumpe: Hunan
• Bürste: Anhui
• Inverter: Rexorth/Frecon
• Alle Edelstahlplatte, Luftmesser: Guangdong
• Edelstahlwasserbehälter und -abdeckungen: Guangdong
• Getriebe-Rollen: Guangdong
• Hauptkomponenten im Schaltschrank: Schneider

IV. Test und Vergleichskörper

Test und Vergleichskörper: auf Standard GB/T1.1-2009 bezugnehmend, überprüfen Sie das Glas mit schwarzem Hintergrund und Lampen von der vertikalen Glasrichtung, dort, kein Wasserzeichen, kein Prägefehler, kein Kratzer auf Glas wenn und Glas trocken ist, nicht und keine Getriebeabweichung sich schlug.

V. Machine Layout

Stückliste
