Produktdetails:
|
| Produktionsname: | Anhebende Glasmaschine | Glasgewicht: | 400 kg / 600 kg / 800 kg |
|---|---|---|---|
| Saugnäpfe aus Glas: | 4/6/8 oder mehr | Marke: | Lijiang-Glas |
| Garantie: | 1-jährig | Spannung: | 220 V |
| Markieren: | Entleerung Vakuumder glasheber-Maschine,Glasheber-Maschine des Vakuum300kg,Ladende Vakuumglasheber-Maschine |
||

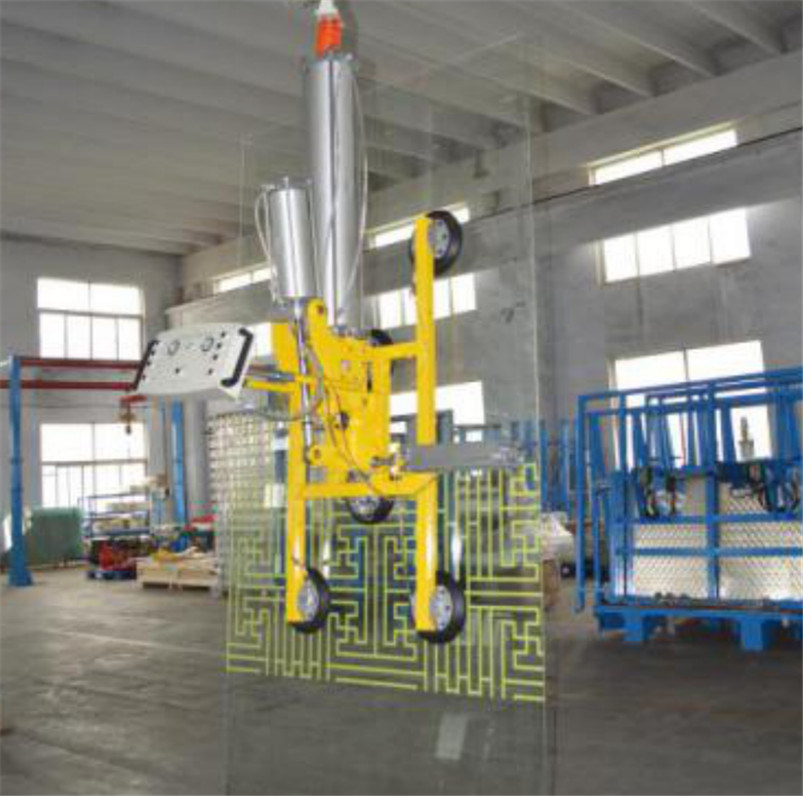

Pneumatisches Vakuumbewaffnen glasheber-Maschine mit vier Metern und vier Meter Längen-
1. Funktionsbeschreibung von Glaslastaufnahmemitteln
Parameter der Glashebermaschine:
|
Parameterkonfiguration |
Parameterkonfiguration | Parameterkonfiguration | Parameterkonfiguration |
| Last Kilogramm | 400KG | 600KG | 800KG |
| Modell | DP-X4P | DP-X6P | DP-X8P |
| Leergewicht Kilogramm | 70KG | 90KG | 100KG |
|
Minimales Maß
|
0.85×0.75×0.3M | 1.5×1.15×03M | 1.5×1.15×0.3M |
|
Maximales Maß
|
1.2×0.9×0.3M | 1.8×1.0×0.3M | 2.5×1.0×0.3M |
| Saugnapfgröße Millimeter | (vereinheitlichte Standardsaugschalengröße, jede Ausrüstung kann im Allgemeinen verwendet werden) | ||
| Einzelne Saugschale, die Kilogramm trägt |
100kg (die tatsächliche Testlast kann mehr als 180kg erreichen) |
||
| Rotationsfunktion | 360 ° manuelle Rotation (spezielles arbeitssparendes Gerät, sicher und zuverlässig, einfach zu benützen) | ||
| Rückscan | 90 ° Handbuchdrehen (humanisierter Entwurf, elektronische Waage, schnell und arbeitssparend) | ||
| Spannung DC | DC12V (errichtet in besonders langer Batteriedauer 2) | ||
| Ausdauer | Es kann für 3-5 Tage für einen Vorwurf verwendet werden, und zwei Körperverletzungen können abwechselnd benutzt werden | ||
| Erweiterungsstange Millimeter | 500mm (Simplexlänge, spezielle Glasspezifikation kann besonders angefertigt werden) | ||
| Kontrollsystem | Verdrahteter Fernsteuerungssog und Entladung | ||
| Kundengerecht | Anmerkung: sie kann entsprechend Ihren spezifischen Prozessanforderungen, Werkstückgröße und Gewicht besonders angefertigt werden. | ||
| Gewichtsstandard |
Herkömmliches Glasgewicht = Länge × Breite × Stärke × Glasdichte 2,5 ÷ 1000 000 = Glasgewicht 3660×2440×19×2.5÷1000 000=424KG |
||
|
Sicherheitsfaktor
|
Entsprechend den europäischen CER-Sicherheitsvorschriften für Hebemaschinen und das deutsche Unfallverhütungsvorschriften uvv 18 und VHG 9a, ist- der beste Sicherheitsfaktor des Vakuumriemens 2,0, z-Faktor von 2,0, die Last ist 1570n | ||
Elektrisches Teil:
(1) werden eine Vakuumspannungsänderung und eine Summerwarnungseinheit an den Vakuumheber angeschlossen. Wenn die Last auf der Vakuummaschine nicht mehr den gesetzten Druck erreicht, oder eine elektrische Störung auftritt, aktiviert die Warnungseinheit die purpurrote Warnung von schwachem zu schwachem und zu den Summertönen. , Ersuchen Sie den Betreiber, dieses rechtzeitig zu beschäftigen.
●Vakuumteil:
(1) benutzt der Saugheber eine deutsche ölfreie DrehschaufelVakuumpumpe mit einer Pumpleistung von 8 m3/von h, von enormen Vakuumdiplom vorbei von 85%, von energiesparend, von kompakt und von hell, von wartungsfrei, von etc.;
(2) wird der ganze Satz der Ausrüstung mit 6 Vakuumsaugern, Mehrpunktaufnahme ausgerüstet, um zu garantieren dass die Platte eine übermäßige Menge außer dem Kippen während der Dauer der Behandlungsmethode halten kann
(3) ist- das Saugschalengewebe 360mm Durchmessernitrilkautschuk, Öl (Benzol), die Säure und Alkali dauerhaftes, die beständig sind und kann mit FRP erfolgreich adsorbieren, um richtige Saugschalenhöhe zu erzielen. Theoretischer enormer Saugdruck = schöner Platz (körperliches Produkt * Koeffizient) * berechnete Verlängerung (0,6 Stange); (0,18 * 0,18 * 3,14) * 0,6 * 10000 = 610.416, das ungefähr 610,4 Kilogramm ist. Entsprechend dem Sicherheitsfaktor in vier Fällen, ist- die authentische zulässige Saugkraft der Saugschale 610,4/4 = 152,6 Kilogramm. Die Gesamtsaugenergie von 6 Saugschalen ist- 600kg. Anmerkung: Der Vakuumsaugdruck, der in der Tabelle oben gegeben wird, ist berechneter darunter 60% Vakuumgrad. In den täglichen Arbeitsbedingungen kann das Gerätvakuumdiplom erzielen mehr als 85%
(4) wird der Vakuumdruck-Sensor durch die japanische Marke Panasonic hergestellt, und das Warnungsdruckniveau wird auf 60% Vakuum eingestellt;
(5) wird jede Saugschale mit einem Versuchskugelventil ausgerüstet, um das öffnen und das Schließen zu steuern und garantiert, dass die gleichen Werkzeuge auf einer Strecke der Plattenspezifikationen benutzt werden können;
(6) werden die oberen und untereren Komponenten der Saugstange aufwärts mit einem Frühling orientiert. Jetzt wenn die Platte nicht flach ist, tritt der Frühling als ein Puffer auf, um den Sauger gleichmäßig zu laden, um die Sicherheit und die Zuverlässigkeit des Saugers sicherzustellen.
●Gesamt:
(1) entsprechend dem LÄRM-en 13155 der Europäischen Gemeinschaft Gerätformat Vakuumfür den Außenbau von Zwischenwänden.
(2) horizontale Behandlung, elektrisch bearbeitetes Leicht schlagen und vertikale Behandlung.
(3) kann flexibler Entwurf, verwendet werden, um mit einzigartigen Größen von FRP fertig zu werden.
