Produktdetails:
|
Maschinenname: | Automatische Isolierglas-Versiegelungsrobotermaschine | Anwendung: | Beschichtendes glasig-glänzendes Glas |
---|---|---|---|
Maximale Glasgröße: | 2500*4000 | Glasstärke: | 56 Millimeter |
IG-Art: | Glasierendes Glas des doppelten/dreifachen/4 Seiten Schrittes von | Steuerung: | PLC und Servomotor |
Unter Verwendung des Klebers: | Silikon/Polysulphon/Polyurethan | Garantie: | 1-jährig |
Markieren: | Isolierglaskleber-Dichtungs-Maschine,Zwei Pumpen kleben versiegelnde Maschine,Doppelverglasungs-Kleber-Dichtungs-Maschine |

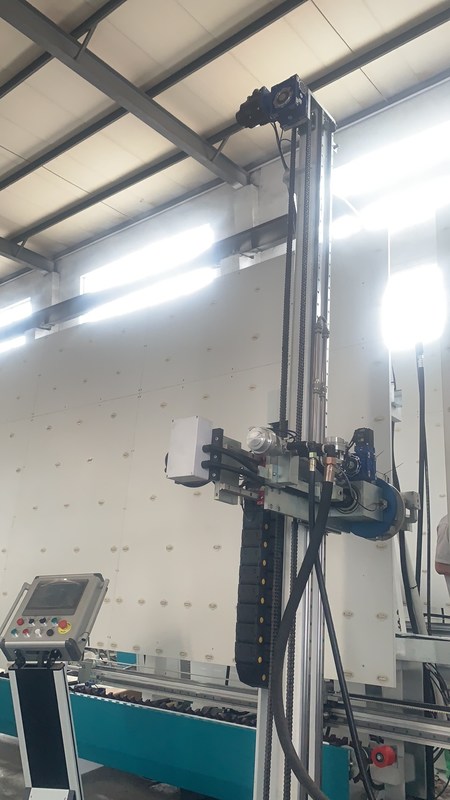

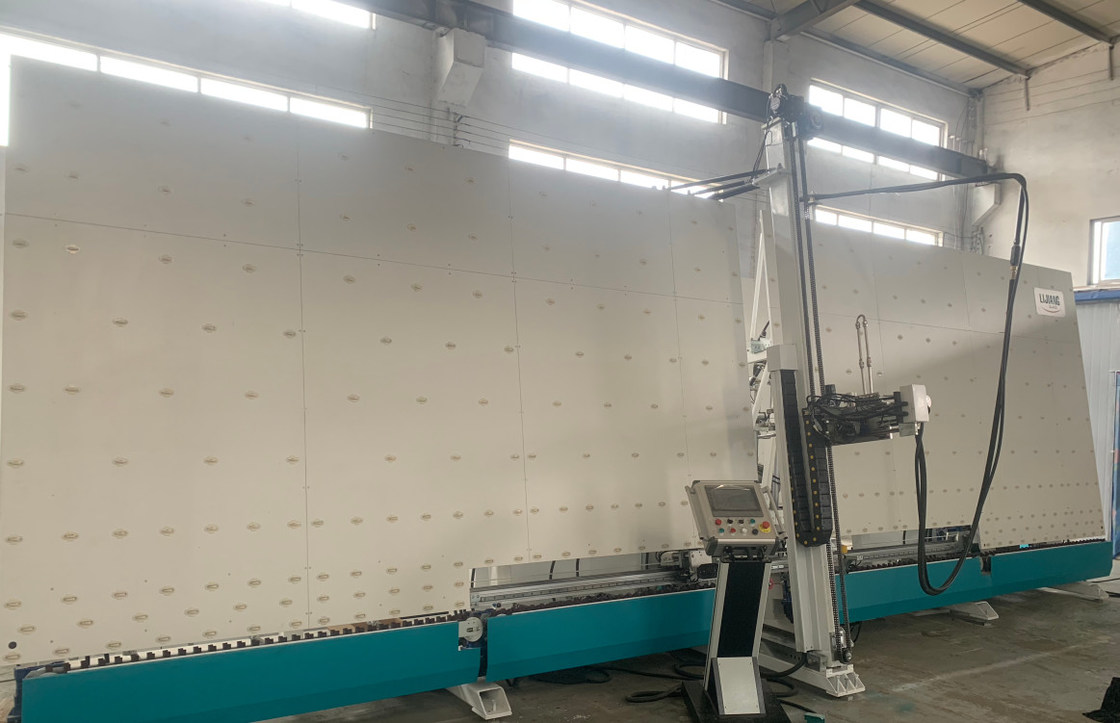

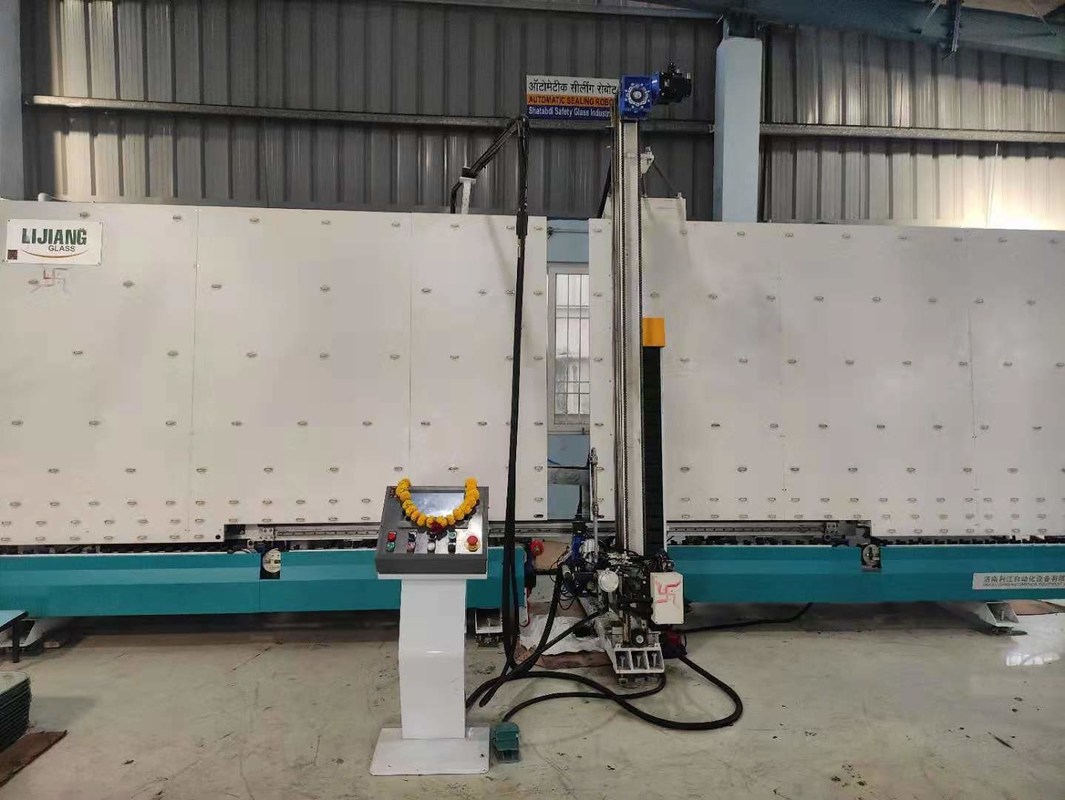

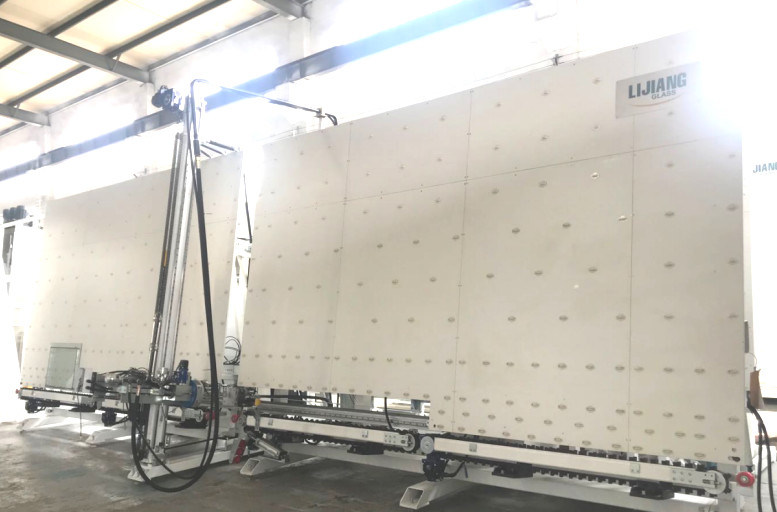

Isolierender versiegelnder Glasroboter
Anwendung
LJTJ2535 ist der späteste automatische vertikale isolierende Glasdichtungsroboter. Es wird verwendet, um doppelverglastes Glas durch die a-Komponente und b-Komponente zusammen mischen entsprechend einem bestimmten Prozentsatz zu beschichten. Angewandtes sich/Dreiergruppe/geformte und getretene Gläser zu verdoppeln (optional) mit stabiler Leistung und einfacher Operation.
Mechanischer Kopf wird in Front gelegt
Erzielen Sie die wirkliche Verbindung mit IG-Linie, wenn Sie getretenes Glas tun.
Speicherfunktion
Es kann drei Stücke isolierende Gläser auf den drei Gurten speichern (weniger als 1.8m.), es benötigt 2 einstellt mehr Servomotoren, Kontrollsysteme.
Acht Servos
Der Roboter benutzt acht YASKAWA-Servos, vier von ihnen Steuergetriebeteile, in den anderen vier Servos, sie steuern Sauger und hebt an, fährt und Vorwärts u. Rückwärtsbewegung und dreht.
Einzelnes Kleber-System
Ausgerüstet mit einzelner a-Komponente und einzelner b-Komponente.
Doppelte Kleber-Systeme (Wahl)
Ausgerüstet mit zwei Sätzen a-Komponenten und zwei Sätzen b-Komponenten, die für zwei Arten Dichtungsmittel, wie Silikonkautschuk, Polysulphongummi und Silikonmontagekleber benutzt werden können.
Doppeltes /triple formte,/trat die Glasfunktion (optional)
Mit der Entwicklung der Aktualisierung von Technologie, kann der versiegelnde Roboter acht geformte Gläser entsprechend dem Glasmarkt beschichten. (aber es ist optionale Funktion, vor Auftrag, den diese Funktion Hersteller bestätigen sollte)
Elektrisches Proportionalventil: die Gummidüse passte den Glasabstand ist perfekter und stabil.
Pumpe A &Pump B
Gebrauch Taiwan-Airtac
Der Glasrand und die Ecke ist ohne Luftblasen, glatte Oberfläche, kein Bedarf, die Ecke zu schneiden voll

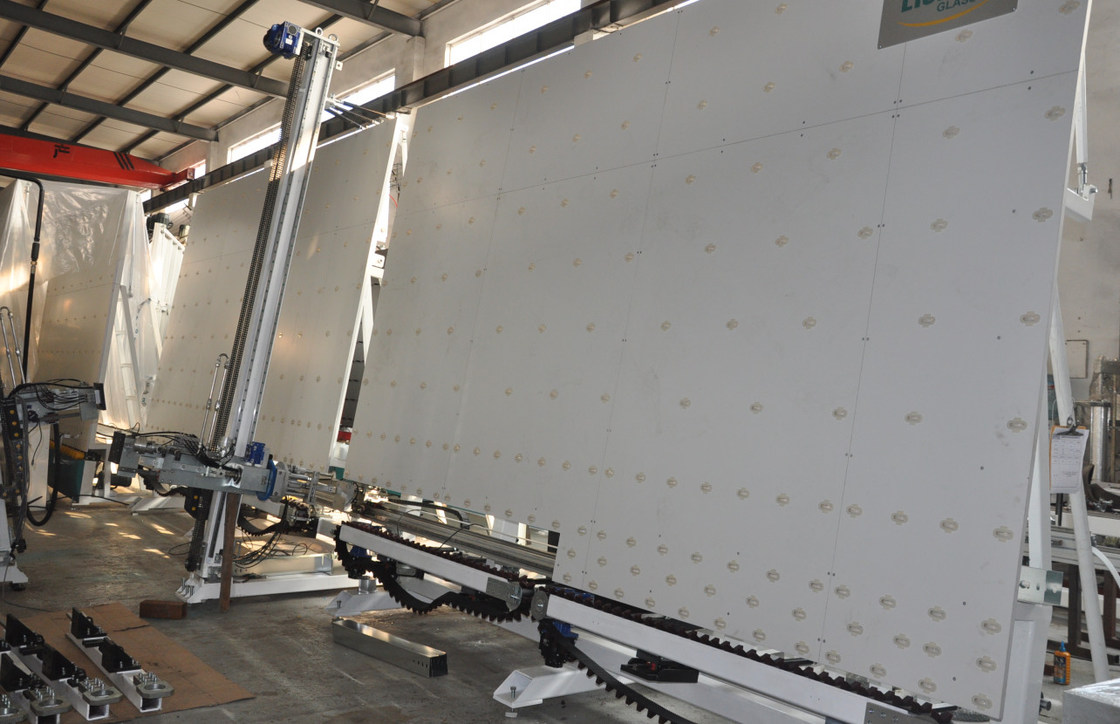

Synchrones Gurtgetriebe
zu das Glas machen, das glatt mit der genauen Positionierung übertragen wird
Schalterventil der elektrischen und Druckluft: Stellen Sie elektrischen automatischen Schalter, stabile Leistung und Uniformbeschichtung sicher.
technische Daten n
Max.glass-Größe | LJTJ2025 | 2000*2500mm |
LJTJ2535 | 2500*4500mm | |
Min.glass-Größe | LJTJ2025 | 170*400mm |
LJTJ2535 | 300*400mm | |
Glasstärke | 12-56mm | |
Arbeitsgeschwindigkeit | 5-40m/min | |
Luftdruck | 0.6-0.8MPa | |
Pressungsdruck | <350kg> | |
Flächenwinkel | 6° - 9° | |
Maximales Glasgewicht | 400kg | |
Spannungsenergie | 380V 12kw | |
Gesamtausmasse | 8700mm*2000mm*3500mm |
Name | Marke |
Servomotor | Japan YASKAWA |
Input-/Outputmodell | Japan MSYSTEM |
Niederspannungskomponente | Deutschland Siemens |
CPU | Japan YASKAWA |
Schaltnetzteil | Taiwan MW |
Pneumatische Komponente | Japan SMC |
Elektrisches Proportionalventil | Japan SMC |
Präzisionsdruckregler | Japan SMC |
Touch Screen | Taiwan WENVIEW |
Führungsschiene | Taiwan HIWIN |
Funktionierende Anmerkungen:
Spezifikation des isolierenden versiegelnden Glasroboters
Modell | LJTJ2540 |
Spannungs-Energie | 415V 13KW |
Luftdruck | 0.5~0.7Mpa |
Verdrängungsdruck | 32Mpa |
Max.Glass-Größe | 2500*4000 |
Min.Glass-Größe | 400*300mm |
Glasstärke | 12~56mm |
Arbeitsgeschwindigkeit | 5~40m/min |
Gesamtausmasse | 11000*3600*3500mm |
Maschinengeräusch:
Ein-belasteter Schalldruckpegel | |
Bereitschaftszustand | Arbeitszustand |
DB 50 | DB 85 |
Verwandtes Produkt von LIJIANG-GLAS
Hauptmerkmal der LJST02A-Silikon-Dichtungsmittelstreichmaschine
• Importiertes Bewegungssystem, zum von Ausrüstungs-Leistungsfähigkeit zu verbessern
• Dichtungsmittelgewehr, Edelstahlmischer
• Hochdruck schützt Gerät
• Anti--zurück Steuerung- des Datenflussesstruktur
• Gemischter Ratendetektor kann die Rate von zwei Arten Kleber steuern
Die Dichtungsmittel-ausgebreitete Maschine LJST02A des Silikons benutzt Motor, um die Dichtung zu steuern.
Arbeitsluftdruck | 0.3-0.6MPa |
Ausgebreiteter Druck des Dichtungsmittels | 15-20MPa |
Dichtungsmittelvolumen | 4L/min |
Durchmesser von A-/Bdichtungsmittel | 570mm/280mm |
Luftdruckverhältnis des Dichtungsmittels ausgebreitetes | 50:1 |
Mischrate | 6:1-14:1 |
Luftzufuhr | Fluss 0.8m3/min |
Luftdruck | ≥0.8MPa |
Gesamtausmasse | 1100*950*1630mm |
Hauptmerkmal der Dichtungsmittel-ausgebreiteten Maschine LJST03
• Benutzen Sie Zylinder, um Energie zur Verfügung zu stellen
• China-Dichtungsmittelgewehr, Edelstahlmischer
• Hochdruck schützt Gerät
• Anti--zurück Steuerung- des Datenflussesstruktur
• Gemischter Ratendetektor kann die Rate von zwei Arten Kleber steuern
Arbeitsluftdruck | 0.3-0.6MPa |
Ausgebreiteter Druck des Dichtungsmittels | 15-20MPa |
Dichtungsmittelvolumen | 4L/min |
Durchmesser von A-/Bdichtungsmittel | 570mm/280mm |
Luftdruckverhältnis des Dichtungsmittels ausgebreitetes | 50:1 |
Mischrate | 6:1-14:1 |
Luftzufuhr | Fluss 0.8m3/min |
Luftdruck | ≥0.8MPa |
Gesamtausmasse | 1100*950*1630mmI |
