Produktdetails:
|
Maschinen-Name: | Automatische Isolierglas-Versiegelungsrobotermaschine | Anwendung: | Beschichtendes glasig-glänzendes Glas |
---|---|---|---|
Maximale Glasgröße: | 2500*4000 | Glasstärke: | 56 mm-60mm |
IG-Art: | Glasierendes Glas des doppelten/dreifachen/4 Seiten Schrittes von | Steuerung: | PLC und Servomotor |
Unter Verwendung des Klebers: | Silikon/Polysulphon/Polyurethan | Garantie: | 1-jährig |
Markieren: | Isolierglaskleber-Dichtungs-Maschine,Vertikale Glaskleber-Dichtungs-Maschine,Vertikale Glassilikon-Extruder-Maschine |

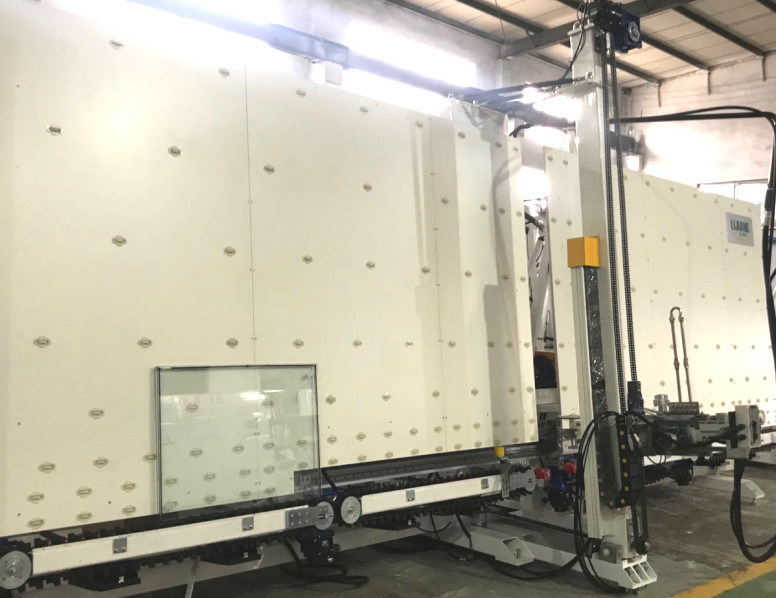

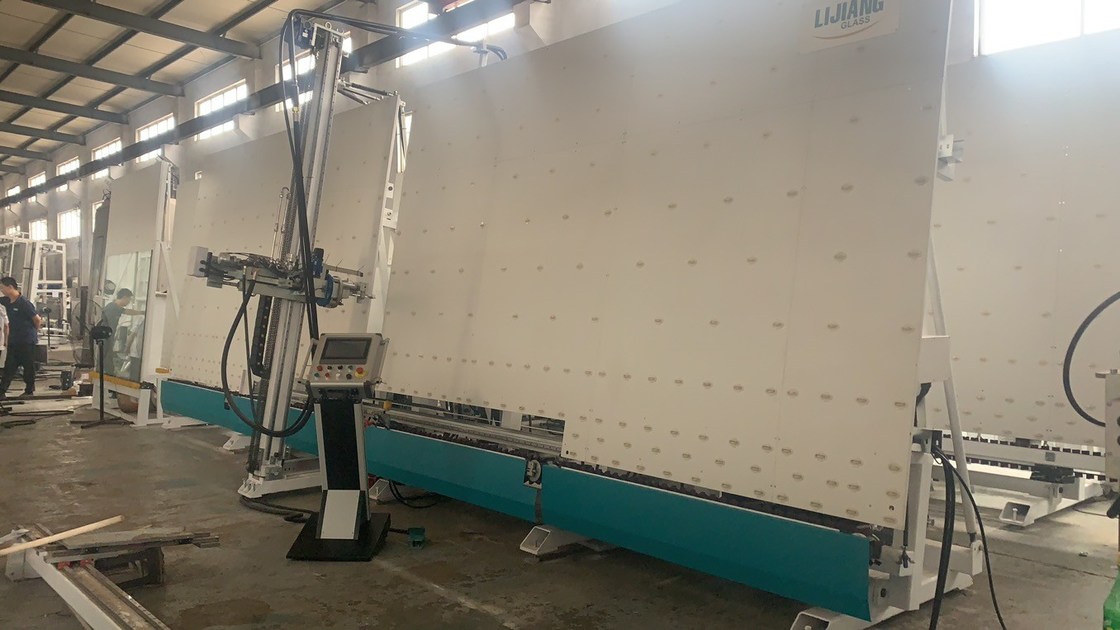

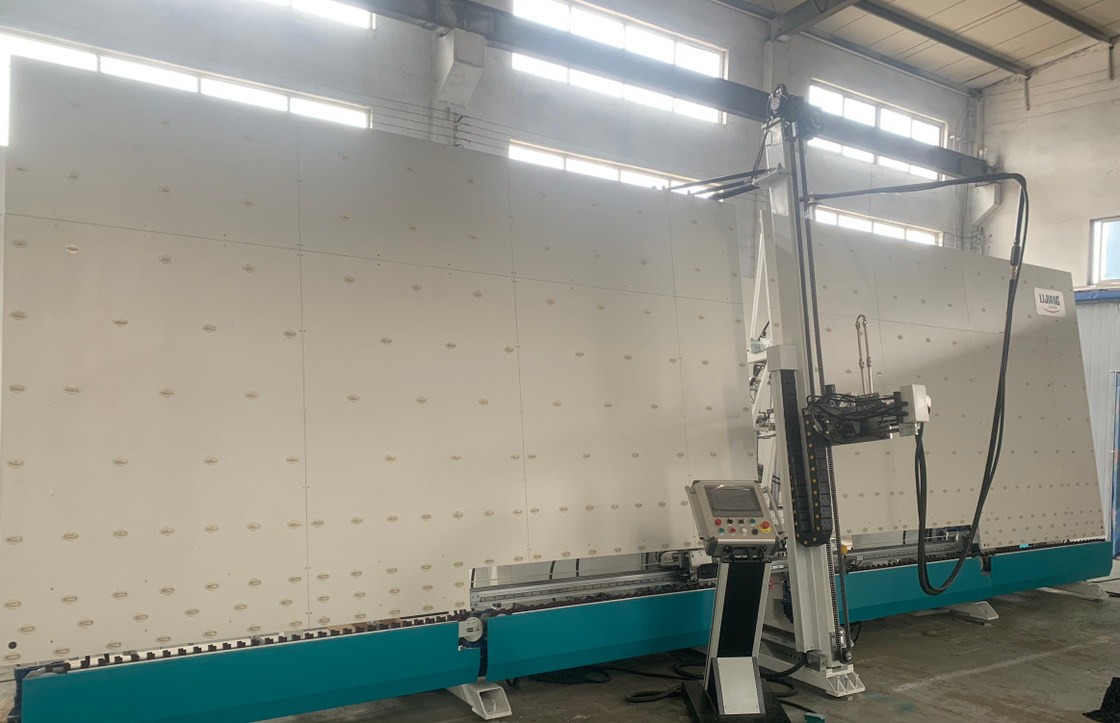

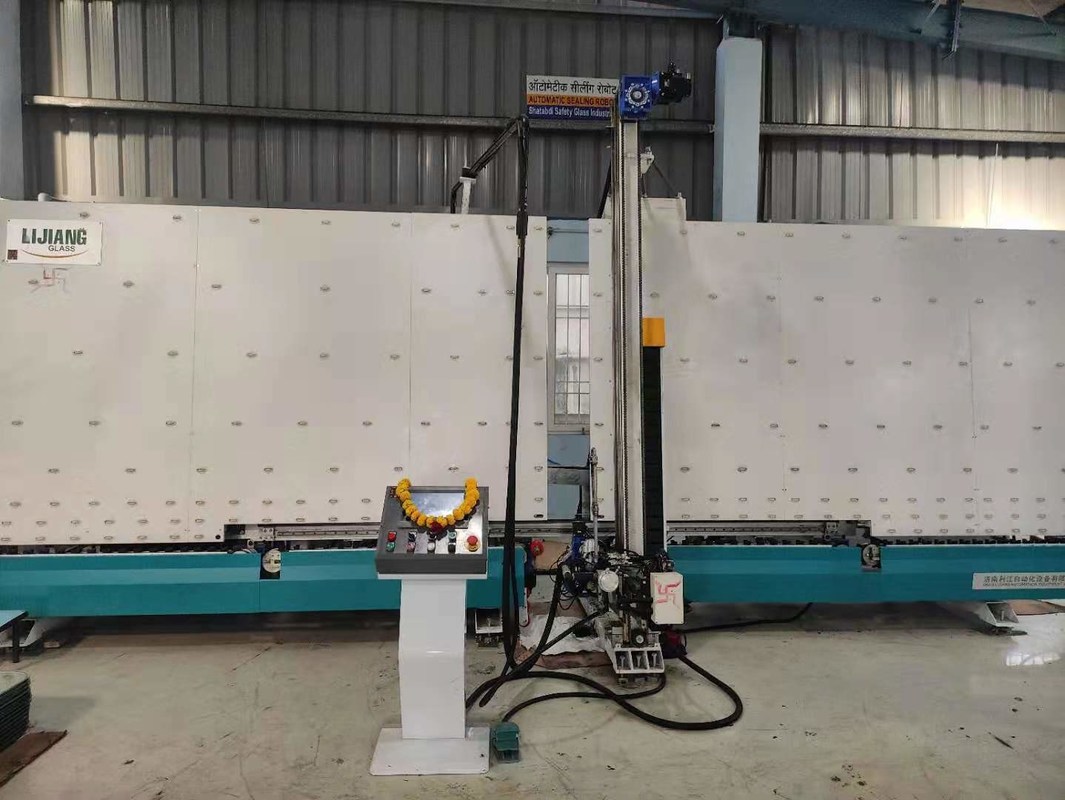

Isolierender Glasroboter der dichtung LJJ2535
Anwendung
LJTJ2535 ist der späteste automatische vertikale isolierende Glasdichtungsroboter. Es wird verwendet, um doppelverglastes Glas durch die a-Komponente und b-Komponente zusammen mischen entsprechend einem bestimmten Prozentsatz zu beschichten. Angewandtes sich/Dreiergruppe/geformte und getretene Gläser zu verdoppeln (optional) mit stabiler Leistung und einfacher Operation.
Mechanischer Kopf wird in Front gelegt
Erzielen Sie die wirkliche Verbindung mit IG-Linie, wenn Sie getretenes Glas tun.
Speicherfunktion
Es kann drei Stücke isolierende Gläser auf den drei Gurten speichern (weniger als 1.8m.), es benötigt 2 einstellt mehr Servomotoren, Kontrollsysteme.
Acht Servos
Der Roboter benutzt acht YASKAWA-Servos, vier von ihnen Steuergetriebeteile, in den anderen vier Servos, sie steuern Sauger und hebt an, fährt und Vorwärts u. Rückwärtsbewegung und dreht.
Einzelnes Kleber-System
Ausgerüstet mit einzelner a-Komponente und einzelner b-Komponente.
Doppelte Kleber-Systeme (Wahl)
Ausgerüstet mit zwei Sätzen a-Komponenten und zwei Sätzen b-Komponenten, die für zwei Arten Dichtungsmittel, wie Silikonkautschuk, Polysulphongummi und Silikonmontagekleber benutzt werden können.
Doppeltes /triple formte,/trat die Glasfunktion (optional)
Mit der Entwicklung der Aktualisierung von Technologie, kann der versiegelnde Roboter acht geformte Gläser entsprechend dem Glasmarkt beschichten. (aber es ist optionale Funktion, vor Auftrag, den diese Funktion Hersteller bestätigen sollte)
Elektrisches Proportionalventil: die Gummidüse passte den Glasabstand ist perfekter und stabil.
Pumpe A &Pump B
Gebrauch Taiwan-Airtac
Der Glasrand und die Ecke ist ohne Luftblasen, glatte Oberfläche, kein Bedarf, die Ecke zu schneiden voll
Synchrones Gurtgetriebe
zu das Glas machen, das glatt mit der genauen Positionierung übertragen wird
Schalterventil der elektrischen und Druckluft: Stellen Sie elektrischen automatischen Schalter, stabile Leistung und Uniformbeschichtung sicher.
technische Daten n
Max.glass-Größe | LJTJ2025 | 2000*2500mm |
LJTJ2535 | 2500*4500mm | |
Min.glass-Größe | LJTJ2025 | 170*400mm |
LJTJ2535 | 300*400mm | |
Glasstärke | 12-56mm | |
Arbeitsgeschwindigkeit | 5-40m/min | |
Luftdruck | 0.6-0.8MPa | |
Pressungsdruck | <350kg> | |
Flächenwinkel | 6° - 9° | |
Maximales Glasgewicht | 400kg | |
Spannungsenergie | 380V 12kw | |
Gesamtausmasse | 8700mm*2000mm*3500mm |
Name | Marke |
Servomotor | Japan YASKAWA |
Input-/Outputmodell | Japan MSYSTEM |
Niederspannungskomponente | Deutschland Siemens |
CPU | Japan YASKAWA |
Schaltnetzteil | Taiwan MW |
Pneumatische Komponente | Japan SMC |
Elektrisches Proportionalventil | Japan SMC |
Präzisionsdruckregler | Japan SMC |
Touch Screen | Taiwan WENVIEW |
Führungsschiene | Taiwan HIWIN |
Funktionierende Anmerkungen:
Spezifikation des isolierenden versiegelnden Glasroboters
Modell | LJTJ2540 |
Spannungs-Energie | 415V 13KW |
Luftdruck | 0.5~0.7Mpa |
Verdrängungsdruck | 32Mpa |
Max.Glass-Größe | 2500*4000 |
Min.Glass-Größe | 400*300mm |
Glasstärke | 12~56mm |
Arbeitsgeschwindigkeit | 5~40m/min |
Gesamtausmasse | 11000*3600*3500mm |
Maschinengeräusch:
Ein-belasteter Schalldruckpegel | |
Bereitschaftszustand | Arbeitszustand |
DB 50 | DB 85 |
Verwandtes Produkt von LIJIANG-GLAS
Hauptmerkmal der LJST02A-Silikon-Dichtungsmittelstreichmaschine
• Importiertes Bewegungssystem, zum von Ausrüstungs-Leistungsfähigkeit zu verbessern

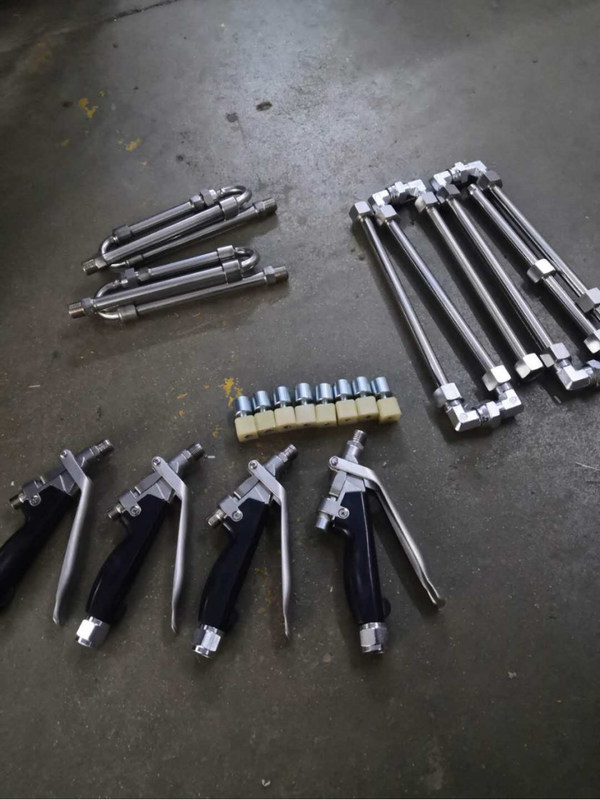

• Dichtungsmittelgewehr, Edelstahlmischer
• Hochdruck schützt Gerät
• Anti--zurück Steuerung- des Datenflussesstruktur
• Gemischter Ratendetektor kann die Rate von zwei Arten Kleber steuern
Die Dichtungsmittel-ausgebreitete Maschine LJST02A des Silikons benutzt Motor, um die Dichtung zu steuern.
Arbeitsluftdruck | 0.3-0.6MPa |
Ausgebreiteter Druck des Dichtungsmittels | 15-20MPa |
Dichtungsmittelvolumen | 4L/min |
Durchmesser von A-/Bdichtungsmittel | 570mm/280mm |
Luftdruckverhältnis des Dichtungsmittels ausgebreitetes | 50:1 |
Mischrate | 6:1-14:1 |
Luftzufuhr | Fluss 0.8m3/min |
Luftdruck | ≥0.8MPa |
Gesamtausmasse | 1100*950*1630mm |
Hauptmerkmal der Dichtungsmittel-ausgebreiteten Maschine LJST03
• Benutzen Sie Zylinder, um Energie zur Verfügung zu stellen
• China-Dichtungsmittelgewehr, Edelstahlmischer
• Hochdruck schützt Gerät
• Anti--zurück Steuerung- des Datenflussesstruktur
• Gemischter Ratendetektor kann die Rate von zwei Arten Kleber steuern
Automatische Butylmaschine des extruder-LJTB01
1. Operation des Bildschirm-, einfach und praktisch
2. Selbst-Maß die Breite der Distanzscheibe, versehen die automatische Positionierung mit einer Düse
3. Selbst-Zentrieren und Selbst-Festklemmen
4. Die Hilfe des größeren Rades, zum des Bogenrahmens zu beschichten
5. Beschichtung nuzzle ist Teflonmarke, Antihaft-Beschichtung
6. Die beschichtende Geschwindigkeit ist bis zu 47m/min und spart Materialien bis 30%, (5g/m)
7. Die Querbalkenhöhe ist einfach zu justieren, wir kann die Höhe des Butyls steuern
8. Der besondere Teil steuert beide Seiten der Düse gleichzeitig öffnend und schließend
9. Warnungsgerät wenn Gebrauch aus Butyl- heraus und einfach, Butyl zu laden
10. Vor-Überschriftsfunktion, stellte eine regelmäßige Zeit vor Arbeitszeit ein
11. Kleberzylinder nehmen die aufrechte Struktur an, einfach, Butyl zu ändern.
12. Automatische Filterfunktion filtern automatisch Rückstand, halten, gleichmäßig zu verbreiten.
13. Hydralic und pneumatische aufladende Pumpe, deutsche MAXIMATOR-Marke
14. Deutsche HAWE Marke des Druckablassventils, Hochdruckwiderstand, halten das Butyl gut proportioniert
15. Pneumatisches Teil-Taiwan Airtac
16. Relais Japans OMROM
Pressungsdruck | 10-18MPa |
Temperatur | 110~140℃ |
Aluminiumdistanzscheibenbreite | 6-27A |
Geschwindigkeit | 0-47m/min |
Durchmesser des Butylzylinders | 200mm |
Luftzufuhr | 0.4m ³ /min |
Luftdruck | ≥0.6MPa |
Gesamtleistung | 380V, 5KW, 50HZ |
Maß | 2600×680×1100mm (L×W×H) |
Gewicht | 650kg |
² Hauptkomponenten
Name | Marke |
Druckablassventil | Deutsches HAWE |
Elektrischer Apparat der Niederspannung | Deutsches SIEMENS |
Hydraulisches und pneumatisches aufladendes System | Deutsches MAXIMATOR |
Schnellentlüftungsventil/Vakuumerzeuger | Japan SMC |
Pneumatische Komponenten (Zylinder/Ventil) | Taiwan ARTAC |
Reiselicht | Japan OMRON |
Relais | Japan OMRON |
Glasfaser | Japan OMRON |
PLC | KINCO |
Frequenzumsetzer | KINCO |
Arbeitsluftdruck | 0.3-0.6MPa |
Ausgebreiteter Druck des Dichtungsmittels | 15-20MPa |
Dichtungsmittelvolumen | 4L/min |
Durchmesser von A-/Bdichtungsmittel | 570mm/280mm |
Luftdruckverhältnis des Dichtungsmittels ausgebreitetes | 50:1 |
Mischrate | 6:1-14:1 |
Luftzufuhr | Fluss 0.8m3/min |
Luftdruck | ≥0.8MPa |
Gesamtausmasse | 1100*950*1630mmI |
Automatische trocknende Füllmaschine LJGZ2020
ANWENDUNG
Die Maschine kann Aktionen von Bohrlöchern in den isolierenden Glasabstandrahmen, im füllenden Trockenmittel und im Dichtungsmittel automatisch automatisch erzielen. Das Kontrollsystem nimmt Deutschland Siemens an, also ist die Geschwindigkeit der Füllung schnelle und stabile Operation, das gültige Schließungseigentum des Dichtungsmittels sicherzustellen. Die Maschine verbessert Qualität des isolierenden Glases, es ist eine notwendige Ausrüstung bei isolierenden Gläsern.
Hauptmerkmal
n die Füllhöhe von kann entsprechend der Größe des Distanzscheibenrahmens justiert werden
füllende Zeit n kann justiert werden
n-trocknendes Selbstladen und ergänzen
n-Selbstbohrungs-, Füllen und Versiegelnfunktion
n Deutschland Siemens PLC-Kontrollsystem
Schnittstelle Touch Screen n, einfach und sichtbar
n, das Kleberweise addiert, ist sicher und einfach
n-Maschine kann den Bogenrahmen füllen. (optionale Funktion)
n kann Molekularsiebdurchmesser 1.0mm-1.5mm (optionale Funktion) füllen
Technischer hauptsächlichparameter
Die maximale Größe des füllenden Aluminiumrahmens | 2000mm*2000mm |
Die minimale Größe des füllenden Aluminiumrahmens | 300mm*250mm |
Artikelaluminiumspezifikationen | 5.5-24mm |
Luftquelle | ≥0.65MPa |
Stromversorgung und Leistungsaufnahme | AC220V 50Hz 1KW |
Molekularsiebdurchmesser brauchte | 0.5-0.9mm |
Maß | 1300mm*1100mm*3650mm |
