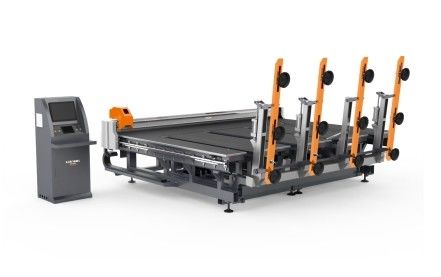

9.Vollautomatische multifunktionale Glasschneidemaschine

Einführung der Leistung

Die Maschine nutzt die neueste internationale Technologie und Verarbeitungstechnologie und hat eine vollautomatische multifunktionale Glasschneideinrichtung mit internationalem fortgeschrittenem Niveau entwickelt.Die Maschine deckt eine kleine Fläche ab, ist einfach und sicher zu bedienen, schnell und hochgenau. Es integriert Laden, Schneiden und Brechen.Es kann frei in der Werkstatt unter dem Befehl der Fernbedienung laufen, um vollautomatisches Laden zu erkennen, automatisches Schneiden, automatisches Positionieren, automatische Optimierung und Brechen.

2,Anwendungsbereich

Es eignet sich für die Verarbeitung verschiedener Glashersteller wie Architekturglas, Automobilglas, Prozessglas, Rundglas, Dekorationsglas, Schrankglas, Haushaltsglas,Sonnenglas, Badezimmerglas, Linse, Handwerksglas, Spiegelglas usw.

3, Zusammensetzung der Ausrüstung

Es besteht hauptsächlich aus einem Rahmenmechanismus, einem Drehmechanismus, einem Saugbecherhebermechanismus, einem Fahrmechanismus, einem Vakuum- und Luftkreislaufsteuermechanismus, einem elektrischen Steuerungssystem, einem Strahlmechanismus,Mechanismus der Arbeitsbank, Schneidkopfmechanismus, Fördermechanismus (ohne Plattenbrechtabelle nicht benötigt) und photoelektrische Positionierungsscanner

4, technische Beschreibung:

Alarmanlage: Es gibt eine zuverlässige Vakuumdetektionsvorrichtung, die automatisch alarmiert und die abnormalen Bedingungen anzeigt.Sicherstellen, dass bei einem abnormalen Vakuum der Alarm ausgelöst und bei Glas das Vakuum entleert wird. Im Falle eines Notschaltens ist sicherzustellen, dass die Vakuumsaugtasse im Falle von Glas entleert wird, um Schäden am Glas durch abnormales Abschalten zu vermeiden.manuell und automatisch, für eine einfache und intuitive Bedienung. Bedienoberfläche: LCD-Touch-Display-Schnittstelle, chinesisches und englisches Anzeigemodul, bequeme und schnelle Bedienung

①Mechanische Parameter und Konfiguration des Ladeteils

Ich...TUrnover-Radkette: hochpräzise, verschleißfest verstärkt

Ich...VWassersauger: Butylkautschuk (Doppeladsorptionsstruktur)

Ich...TUmsatzreduktor: Chuangyan (Gemeinsames Unternehmen Sino-Deutschland)

Ich...SVerringerer für das Heben von Bechern: Chuangyan (Gemeinsames Unternehmen Sino-Deutschland)

②Konfiguration der elektrischen Ausrüstung

Ich...PLC-Steuerung: Delta (Taiwan)

Ich...FUmrechner für die Anforderung: Delta (Taiwan)

Ich...TAußenschein: Delta (Taiwan)

Ich...Wechselstromkontakter: Schneider (Frankreich)

Ich...SStromversorgung für Hexen: Chint (heimisch)

Ich...CAuftriebstransformator: Chint (heimisch)

Ich...Smit einer Leistung von mehr als 50 WattAir Tac(Taiwan)

Ich...PFotoelektrischer Schalter: Guangchuan (Joint Venture Sino Japan)

Ich...PNäherungsschalter:Guangchuan (gemeinsames Unternehmen Sino Japan)

Anmerkung: Das Herstellerunternehmen behält sich das Recht vor, die gekauften Teile derselben Marke entsprechend dem Lieferdatum und der technischen Verbesserung auszutauschen.

③Technische Parameter

Ich...Up pro Blechgrößenbereich:MInimum Oberblattgröße 1800 * 1000 (mm)

Ich...Mmaximale Ladegröße: 3700 * 2600 mm)

Ich...UStück für Stück: 3-19 mm

Ich...NUmfang der Dreharme: 3 (einseitige Belastung)

Ich...NUmber von Einarmsauger: 4Stück

Ich...LZyklus der Odierung: 15-30 Sekunden (verstellbar)

Ich...Ich...nInstallationsstromversorgung: 380V / 50Hz (ausländische Kunden können auf Anfrage anpassen)

Ich...CDruckluft: 0,6-0,8kpa

④Parameterkonfiguration der Schneidmaschine

Anmerkung: Das Herstellerunternehmen behält sich das Recht vor, die gekauften Teile derselben Marke entsprechend dem Lieferdatum, der technischen Verbesserung und anderen Gründen auszutauschen.

Ich...Mmaximale Schneidgröße: 3700 * 2600 mm)

Ich...THickness-Bereich von geschnittenem Glas: 3-19 mm

Ich...CGenauigkeit der Geraden: ± 0,20 mm

Ich...CPräzision des speziell geformten Glases: ± 0,25 mm

Ich...CGeschwindigkeit: 0-200 m / min

Ich...GSchleifgeschwindigkeit: 0-25 m (verstellbar, ohne Brechtabelle)

Ich...OGesamtgröße der Ausrüstung: 4600 *2900 * 1800 (Länge, Breite und Höhe)

Ich...WBetriebshöhe der Ausrüstung: 900 mm ± 20 mm

Ich...EAusrüstungsgewicht: 2750 kg

Ich...TGesamtleistung der Ausrüstung: 9-15 kW

⑤Teil der Software: Steuerung

Ich...Fschneller und stabiler Betrieb, hohe Steuergenauigkeit, modulare Steuerungsstruktur

Ich...TDie Mensch-Maschine-Schnittstelle ist einfach und großzügig, die Parameteranpassung ist einfach, die Parameter, die vom Bediener geändert werden müssen, sind wenige, einfach und intuitiv,und die Anforderungen an den Betreiber sind gering

Ich...Ich...t verfügt über einen fotoelektrischen Positionierungs-Schnittmodus, und der direkte Schnittmodus kann durch Optionen frei eingestellt werden.Der automatische Schneidmodus und der leerlaufende Schneidmodus können jederzeit während der Bearbeitung realisiert werden

Ich...MAp-Bibliothek-Nesting-Programmierung, Auswahl spezieller Formen aus der Kartenbibliothek, Einstellung relevanter Parameter, Verarbeitungsmenge, automatisches Nesten und Erzeugung von Verarbeitungsspuren

Ich...WMit einem vollständigen Glasdruckspeicher kann der Schneiddruck jeder Spezifikationsdicke gleichzeitig eingegeben und gespeichert werden und direkt aufgerufen werden.

Ich...Real Zeitverfolgung, Anzeige des Bearbeitungsweges, zeitnahe Aufzeichnung der Bewegungskoordinaten, Achsenstatus, I/O-Status, Fehlerdiagnose und automatische Alarmaufzeichnung

Ich...Ich...t kann eine Vielzahl von Verarbeitungsdateien akzeptieren und mit dem Standard-G-Code von Nesting-Software wie super good verbinden.Das DXF-Dateisystem von AutoCAD verfügt über eine eigene Grafikbearbeitungssoftware (gleich dem Bearbeitungsmodus von Botero)

Ich...Kartenbibliothek-Nesting-Programmierung, Auswahl von speziellen Formen aus der Kartenbibliothek, Einstellung relevanter Parameter, Verarbeitungsmenge, automatisches Nesten und Erzeugung von Verarbeitungsspuren

Ich...mit der Sortierfunktion von DXF-Dateien gibt es Optionen wie nächster Punkt,Eintrittspunkt oder Sortierung im Uhrzeigersinn und gegen die Uhrzeigersinnung nach der grafischen Farbe, um einseitiges und bidirektionales Schneiden zu realisieren

Ich...PFotoelektrische Positionierungsfunktion, automatische Einstellung des Schneidens entsprechend der tatsächlichen Position und dem Abbiegungswinkel

Ich...CAusgleichsfunktion, Ausgleich der Werkzeugexzentrizität, Ausgleich der Abstandsfreiheit, Ausgleich des Schrägstandes

Ich...VSchutzgegenstände, einschließlich weichen und harten Grenzwerte, Messerdruckgrenzwerte, externe Notbremssteuerung usw.

6.Optimierungssoftware

Ich...kann die Optimierungsergebnisse im Büro importieren

Ich...Das Schnittschema kann manuell erstellt und bearbeitet werden

Ich...Kopieren und verschieben

Ich...Schneidsequenz kann manuell bearbeitet werden

Ich...Schnittschema kann schnell in X, y und Z-Modi erstellt werden

Ich...mehrere Original- und kleine Stücke können gleichzeitig optimiert werden

Ich...Optimiertes Layout hat keine Größenbegrenzung

Ich...Optimierungsergebnisse, Drehbildmanagement usw.

Ich...Prioritätsmanagement der Optimierung von Schneidspangen

Ich...Prioritätsmanagement der ursprünglichen Optimierung

Ich...Vorlage-Scan-Funktion und Scan-Grafikverarbeitung

Ich...Originalfilmbibliothekmanagement

Ich...20 effiziente Optimierungsalgorithmen

Ich...kann Grafiken bearbeiten

Ich...Etikettenentwurf und Etikettendruck (Etikettenart)

Ich...Klares Drucken des Optimierungsergebnisberichts

Ich...Excel-Datendatei importieren

Ich...Management des Schneidens von Low-E- und Lagenglas

Ich...Grafikbibliothek mit mehreren parametrischen Grafiken, einschließlich aller gängigen Grafiktypen (GEO-Weg)

Ich...Tzweidimensionales CAD-System (CAD-Weg) mit spezieller Formenscanning-Verarbeitung

Ich...Eineautomatisch die digitalen Informationen aus dem numerischen Steuerungssystem in ein Diagramm umwandeln, um einen Formpunkt zu bilden

Ich...TDie Software-Betriebsoberfläche verfügt über mehrere Sprachmöglichkeiten, einschließlich der auswählbaren chinesischen Schnittstelle

Ich...Tdie neuesten internationalen Softwareentwicklungen zu erfassen, aktualisierte Versionen in Echtzeit bereitzustellen und die neuesten funktionalen Anforderungen für Kunden zu erfüllen
