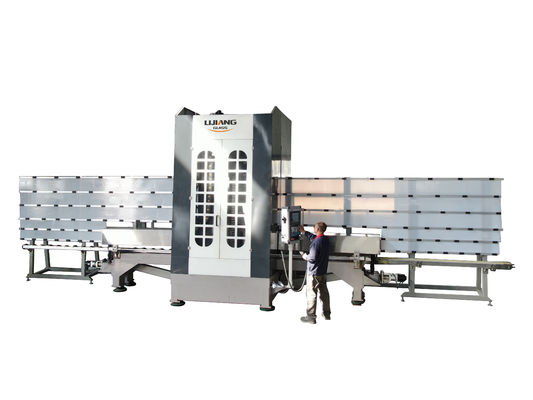

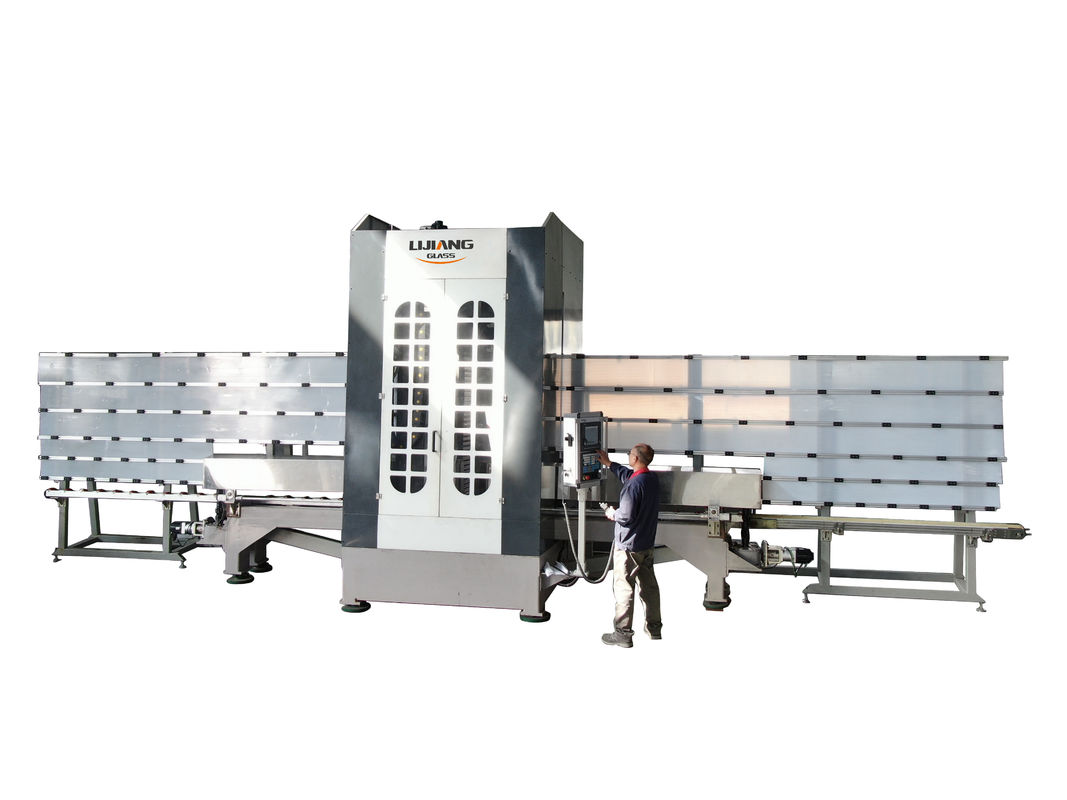

CNC-Vertikalbohr- und Fräsmaschine

1,Beschreibung:

LIJIANG GLASS CNC Glasbohr- und Fräsmaschine mit hoher Technologie.und das verarbeitete Blatt ist von hohem Niveau, das eine CNC-Maschine mit geringster Investition zu erhalten realisiert.

Das vertikale CNC-Arbeitszentrum wendet numerische Bedienung und Steuerung an, um eine dynamische Steuerung jeder Achse und eine präzise Steuerung der Geschwindigkeit zu erreichen.So ist die Form von Präzision und das verarbeitete Blatt von hoher QualitätEs handelt sich um eine CNC-Vertikalbohr- und Fräsmaschine zur Verarbeitung einfacher und komplexer Zeichnungen und verfügt über die fortschrittlichste Technologie.hohe Geschwindigkeit und einfacher Betrieb.

Die Maschine kann komplexe Bohr- und Fräsfunktionen auf großem Flachglas automatisch verarbeiten.Die Maschine beginnt, das vorbereitete Programm für das Bohren auszuführen., Fräsen usw.

Die Flexibilität des Steuerungssystems kann den Anforderungen verschiedener Produkte entsprechen, die gesamte Arbeit wird automatisch abgeschlossen.Glasvorhangwand usw.) Die Funktion umfaßt:

• Bohren;
• Fräsen

2,Struktur

Die vertikale Glasbearbeitungsmaschine, mit dem gesamten Hauptteil schützend bedeckt, ist bequem zu beladen und zu entladen und nimmt weniger Fläche ein.Es kann auch das Hindernis reduzieren und leicht zu verarbeiten, die Glasfolie, oder sogar dem Kühlwassersystem zugutekommt.

3Software

BAINENG Software wird von unserem IT-Team entwickelt. Es hat gemeinsame Muster im System. Also müssen Sie nur den Parameter eingeben, dann wird die beste Route automatisch generiert.

Baineng Software ist leicht zu erlernen und zu bedienen. Man muss nur CAD2000.dxf auf Baineng Software übertragen, dann kann es automatisch die Codes generieren.

Betriebsverfahren:

Datei importieren→die Zeilen auswählen→die Parameter festlegen→die Parameter aktualisieren→die Codes generieren

1) Installieren Sie die Baineng CAM-Software auf dem Windows-System. Der Benutzer kann verschiedene Formen auf CAD zeichnen, dann erzeugen Sie den Code durch CAM, um automatisch mit der Verarbeitung zu beginnen.

2)Entwickelte proprietäre MARCO-Software für die häufig verwendeten Türen,wie Duschtür, Oberhangtür, Bodenhang usw., kann während der Verarbeitung in der richtigen Größe gefüllt werden,es ist keine CAD-Zeichnung erforderlich.

3)Erweiterte Funktion zur Erkennung von Scanning-Codes für kleine Chargenbestellungen.

4.Funktionen

Die Maschine kann für Bohrungen, Fräsen, Schnitzeln und Aufheben von flachem Glas verwendet werden. Sie ist daher die beste Lösung für Löcher, Schnitzel und Ausschnitte.

Einige Werkzeuge für die Verarbeitung:

Verarbeitung auf Glas:

5,Anwendungen

Die Maschine kann für die Massenproduktion von rahmlosen Duschtüren, Schiebetüren, Glasvorhangen usw. eingesetzt werden, so dass sie viel Arbeit und Kosten spart.

6,Bauteile für Maschinen

7. Teile mit Maschine

8.Technische Parameter

	机型MODEL	BN-V3015	BN-V3712	BN-V3720	BN-V4720	BN-V4525
	Maximale Glasverarbeitungsgröße Maximale Glasgröße	3000*1500 mm	3700*1200 mm	3700*2000 mm	4700*2000 mm	4500*2500 mm
	Der kleinste Glasverarbeitungsmaß Größe des Glases	1000*500 mm	1000*500 mm	1000*500 mm	1000*500 mm	1000*500 mm
	Drehgeschwindigkeit des Hauptachses Geschwindigkeit der Spindel	0-12000/Min.	0-12000/Min.	0-12000/Min.	0-12000/Min.	0-12000/Min.
	Gesamtleistung Gesamtleistung	11 kW	11 kW	13 kW	13 kW	13 kW
	Hauptachsleistung Spindelleistung	5.5 kW	5.5 kW	7.5 kW	7.5 kW	7.5 kW
	Luftdruck Luftkompression	0.7Mpa	0.7Mpa	0.7Mpa	0.7Mpa	0.7Mpa
	机器 Gewicht Maschinengewicht	6000 kg	6500 kg	7000 kg	7500 kg	8000 kg
	机器 Größe Maschinengröße	8700*1700*3300 mm	9400*1900*3000 mm	9400*1900*3800 mm	10400*1900*3800 mm	10200*1900*4300 mm
	Glasdicke Glasdicke	4 bis 30 mm	4 bis 30 mm	4 bis 30 mm	4 bis 30 mm	4 bis 30 mm
	Gebrauchsstandard Stromstandard	380V/50HZ	380 V/50 Hz	380 V/50 Hz	380 V/50 Hz	380 V/50 Hz
	轴数 Anzahl der Achsen	3AXIS	3Achse	3Aixs	3Achse	3Aixs

9Bereiten Sie sich auf die Ausbildung und Installation vor.

1) Bereiten Sie 8 Stück Stahlplatten in der Größe 300*300*5mm vor.Legen Sie die Platten an die Lagerfüße

von Maschine.

2) Druckluft auf 0,7-0,8 MPA oder Luftkompressor vorbereiten.

3)Luftrohr mit 10 mm Durchmesser ((Länge je nach Einbauraum).

4)Stromkreis:3*62 & 2*42 ((Länge je nach Installationsraum)

5)Unabhängiger Leistungssteuerungsschalter ((3P45A)

6)A 10-20tons Jack Lifting ((Anpassen der Ebene der Maschine).

7)Windows7 mit 32-Bit-Computer

10.Detailliertes Prinzip

1)Kostenlose Garantie für 1 Jahr nach der Installation

(2) Der Käufer übernimmt die Kosten für Hin- und Rückflugtickets, Hotels, Verpflegung und den örtlichen Verkehr.

3) Einrichtungs- und Ausbildungsgebühren: 100 USD/Tag/Person zusätzlich zu allen in 2. genannten Kosten.

4) Arbeitstage: Der Ingenieur arbeitet von Montag bis Freitag, acht Stunden pro Tag.

5) Hotelbedarf: Standard-Business-Hotel, mit eigenem Bad, Dusche zur Verfügung, Reinigung, mittleres Niveau auf lokaler Ebene

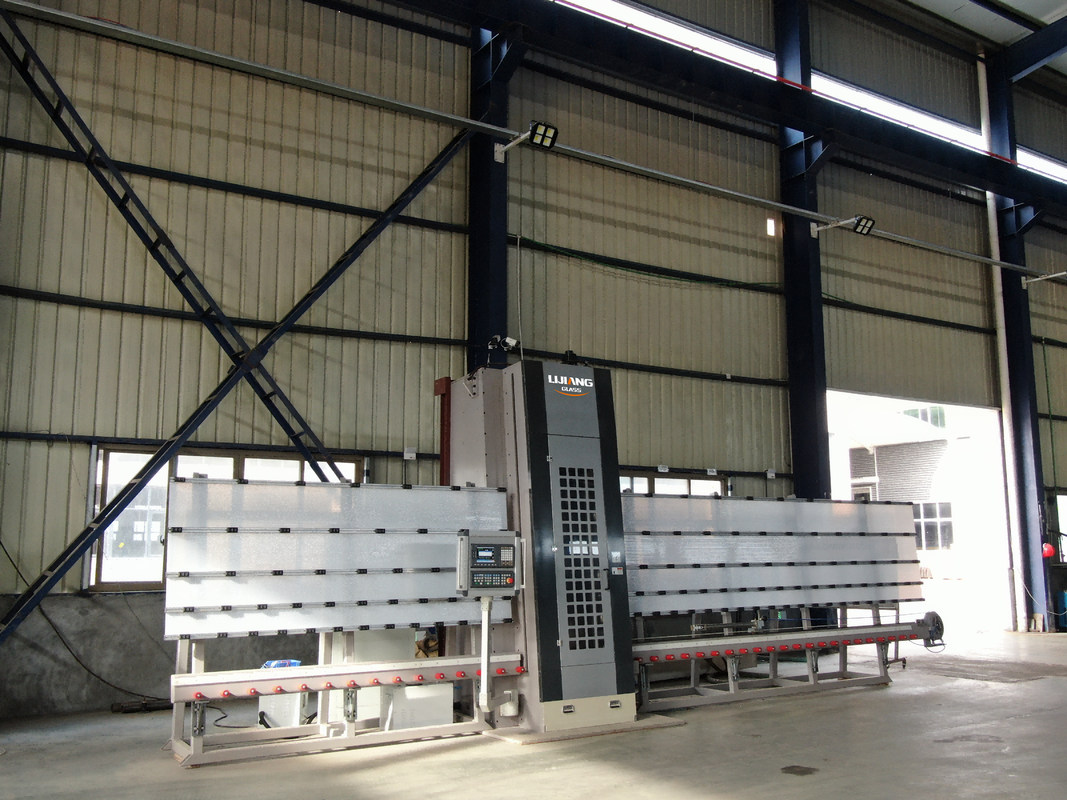

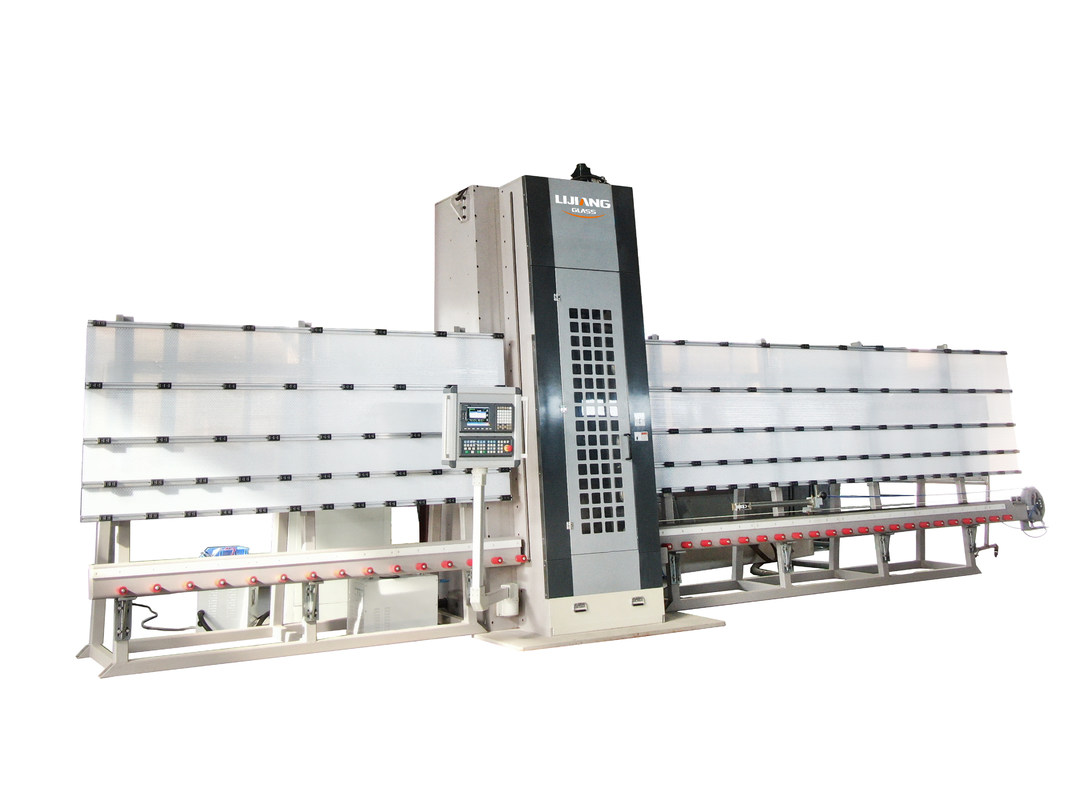

11Bilder von echten Maschinen:
