Herkunftsort:
Italien
Markenname:
LIJIANG
Video
Video

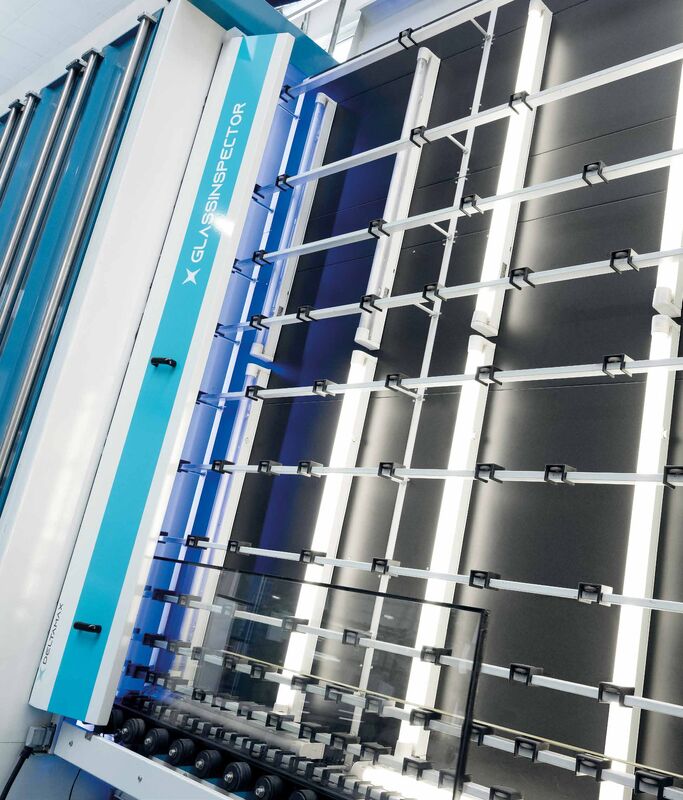

Glasinspektorist ein Online-Glasfehlerprüfsystem, das im Rahmen derLijiang × EASTGLAZ integrierte Qualitätskontrolllösung, speziell für Isolierglas (IG) -Produktionslinien entwickelt.
Das System wurde in Zusammenarbeit mitDELTAMAX (Italien), die die europäische Technologie zur Inspektion der industriellen Sicht mit der umfangreichen Anwendungserfahrung von Lijiang in Isolierglasproduktionslinien kombiniert.
Der GlassInspector wird direkt nach der Waschmaschine installiert und führt in Echtzeit eine berührungslose Inspektion von Glasoberflächen durch, ohne die Produktionsgeschwindigkeit zu beeinträchtigen.Standardisierung der Qualitätskontrolle, und verbessert die Konsistenz des fertigen Glases.
▶ Für die Isolierung von Glasproduktionslinien entwickelt
...eine spezielle Lösung für die IG-Herstellung
...Inline-Installation nach der Waschmaschine
...unabhängiger Betrieb ohne Beeinträchtigung vorhandener Geräte
... geeignet für die kontinuierliche, schnelle Produktion
▶ Hochpräzise Online-Inspektion
...Industrial Vision®-basiertes Inspektionssystem
...Mindeste nachweisbare Defektgröße: 0,4 mm
...Bild Auflösung: 0,2 mm / Pixel
...Stabile Kontrolle bei Liniengeschwindigkeiten bis 60 m/min
Zu den nachweisbaren Mängeln gehören:
...Blasen und Einschlüsse
...Risse (fein und tief)
...Flecken, Schmutz, Wasserspuren, Fingerabdrücke
...Low-E-Beschichtungsfehler (Spitzenlöcher, Abrieb, Verbrennungen)
...Überflächen- und Randbildschäden
▶ Flexible Qualitätsstandards
...Automatische Fehlererkennung und -klassifizierung
...anpassbare Qualitätsschwellenwerte
...verschiedene Kontrollstufen für verschiedene Aufträge oder Märkte
...konsistente Inspektionsergebnisse unabhängig von den Betreibern
▶ Kompatibilität mit breitem Glas
Ein-, Doppel- und Dreifachverglasung
...klares, gefärbtes und Low-E Glas
...Glas mit Jumbo-Größe
...Rechteckglas und Glasform
...nicht für Sandstrahlen, Druck, Lackierung oder Spiegelglas geeignet.
Basierend auf der Lijiang × EASTGLAZ Flat Glass Inspection Architecture
Erfasste Kontrollfunktionen
Strukturfehler: Blasen, Einschlüsse, Knoten
Prozessfehler: Kratzer, Flecken, Abdrücke, Oberflächenbelastung
Beschichtungsfehler: Nadellöcher, Oberflächenverschleiß, Verbrennungen
Erweiterte Kompatibilität der Inspektion
Kompatibel mit Zweikanalinspektionskonzepten zur besseren Erkennung subtiler Defekte wie leichter Flecken und dünner Kratzer
Unterstützt die in der IG-Qualitätskontrolle für Ein-, Doppel- und Dreifachverglasungen verwendete Inspektionslogik
Qualitätsmanagement der Produktion
Inspektionsbilder und -ergebnisse können gespeichert und analysiert werden
Unterstützt Produktionsstatistiken und Qualitätsverfolgbarkeit
Hilft den Herstellern, standardisierte, datenbasierte Qualitätskontrollsysteme zu entwickeln
Diese Systemarchitektur ermöglicht es den Fabriken, mit einer Inline-Inspektion zu beginnen und schrittweise auf eine umfassende Qualitätskontrollstrategie aufzusteigen.
Technische Parameter
| Artikel | Spezifikation |
| Anwendung | Produktion von Isolierglas |
| Inspektionsart | Inspektion der industriellen Sicht im Internet |
| Mindestnachweisbarer Mangel | 0.4 mm |
| Auflösung des Bildes | 0.2 mm / Pixel |
| Höchstgeschwindigkeit der Leitung | Bis zu 60 m/min |
| Maximale Glasdicke | mit einer Breite von nicht mehr als 30 mm |
| Glasarten | Klar / gefärbt / Low-E |
| Glasstruktur | Einfach- / Doppel- / Dreifachverglasung |
| Unterstützte Glasform | Rechteckiges und rechteckiges Glas |
| Standort der Anlage | Waschmaschine nach dem Waschen |
| Betriebssystem | Windows 64-Bit |
| Datenspeicherung | Speicherung von Bildern und Inspektionsergebnissen |
| Stromversorgung | Industriebetriebsbetrieb, UPS unterstützt |
| Instandhaltung | Niedrige, routinemäßige Reinigung |
Verfügbare Konfigurationen
| Modell | Anzahl der Kameras | Maximale Glashöhe |
| Geflügel | 1 Kamera | ≤ 900 mm |
| GI2T | 2 Kameras | ≤ 1800 mm |
| Geflügel | 3 Kameras | ≤ 2700 mm |
| G3Tx | 3 Kameras | ≤ 3000 mm |
| Geflügel | Individualisiert | Extragroße Glasgrößen |
Anmerkungen zur Konfiguration
...Die Anzahl der Kameras wird auf der Grundlage der Glashöhe und der Prüfbedingungen ausgewählt.
...Die Systemkonfiguration kann entsprechend der Produktionslinie angepasst werden
...kompatibel mit großen Glas- und hochleistungsfähigen IG-Produktionslinien
...entworfen für den kontinuierlichen industriellen Betrieb
GlassInspector ermöglicht es den Herstellern, von der manuellen Inspektion zu einer standardisierten, automatisierten und datengetriebenen Qualitätskontrolle zu gelangen.Die Expertise von Lijiang in der Isolierglaslinie,EASTGLAZs Systemintegrationsfähigkeit, undItalienische Inspektionstechnologie von DELTAMAXDiese Lösung bietet eine stabile Leistung, eine skalierbare Konfiguration und eine langfristige Zuverlässigkeit für globale Glasverarbeiter.
