Produktdetails:
|
| Produktions-Name: | Cnc-Glasschneidenlinie | Maximale Ladengröße: | 2600*2000 |
|---|---|---|---|
| Maximale Ausschnittgröße: | 2600*2000 | Glasstärke: | 3 - 19mm |
| Spannung: | 380v 50Hz 3P | Bedingung: | neu |
| Markieren: | Glasherstellungsmaschine,Doppelverglasungsglasmaschine |
||

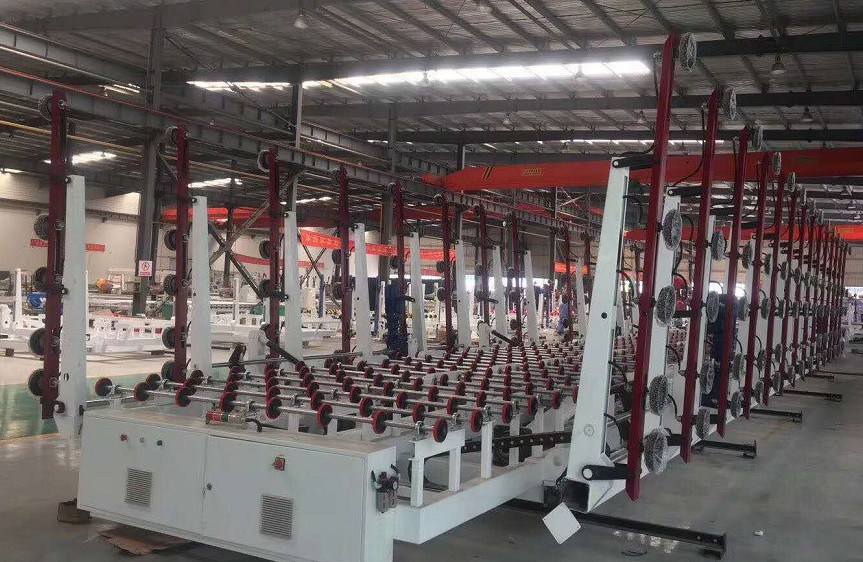

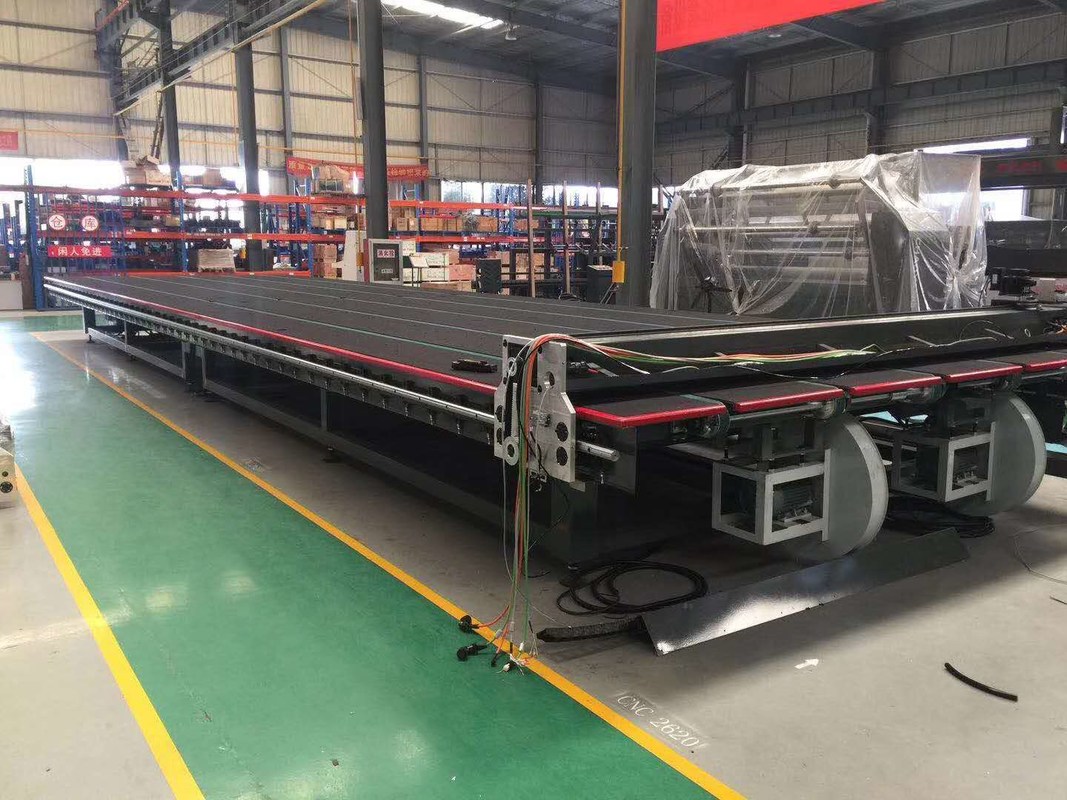

Der Gesamtplan des Projektes: Wird die automatische Glasschneidenlinie CNC aus automatischem Ladetisch verfasst, automatische Ausschnitttabelle und luft-geschwommen Tabelle brechend. Die automatische Glasschneidenlinie wird hauptsächlich in der Verarbeitung des Flachglases benutzt, das kann Blätter, geradliniges, speziell-förmiges Glas des Schnittes und luft-geschwommene mechanische brechende Blätter schnell und genau laden. Arbeitsablauf ist, wie folgt: Ladetisch verwendet mechanischen Umsatz, durch den Vakuumsauger, der Glasblatt vom Gestell nimmt, zurückführte auf den Ladetisch. Das Glas wird zum Ausschnitttabelle durch die Rolle auf dem Ladetisch und dem Förderband auf der Ausschnitttabelle übermittelt. Der Schneiderhalter auf dem Ausschnittstrahl der Schneidemaschine fährt den Schneider zur Bewegung an der hohen Geschwindigkeit in x-Richtung und in y-Richtung durch Servomotor. Unter Verwendung der Z-Achsenbewegungsrotation, zum der Tangentenflugbahn des Werkzeugs zu steuern. Gleichzeitig werden der Schneiderdruck und die Tiefe des Schneiders durch analoge Quantität gesteuert, und die vier Äxte werden gleichzeitig betrieben, um zu schneiden. Wenn der Ausschnitt fertig ist, wird das Glasblatt zum luft-geschwommenen brechenden Tabelle für das Brechen durch das Luftpolster geschickt, das durch das Förderband und die brechende Tabelle gebildet wird.
| Stärke | 3~19mm |
| Ausschnittgenauigkeit | ±0.15 |
| Ausschnittgenauigkeit des speziell-förmigen Glases | ±0.20 |
| Schnittgeschwindigkeit | 0-200m/min |
| Übermittlung von Geschwindigkeit | 0-25m/min |
| Maschinengröße | 9600X2800X900±20mm |
| Funktionstabellenhöhe | 900mm±20mm |
| Gewicht | 2600kg |
| Gesamtleistung der Ausrüstung | 5-8kw |
| Brechen der Stange | Art 1+1 |
| Tabellen-Größe | 9600x2800x900mm |
| Glasstärke | 3-19mm |
| Energie | 4kw |
| Tabellenhöhe | 900 + 20mm |
| Blattgröße | 1500 *1200mm (Simplexladen) |
| Maximale Ladengröße | 2600 x 2000 Millimeter |
| Glasblechdicke | 3 | 19mm |
| Arbeitsabsorptionstiefe | 700 Millimeter |
| gehende Geschwindigkeit der X-Achse | 5-25m/min (justierbar) |
| gehende Geschwindigkeit der Y-Achse | 8-12 m/min (justierbar) |
| Übermittlung von Geschwindigkeit | 5-25m/min (justierbar) |
| Zahl von Armen des leichten Schlages | 8 Arme (doppeltes Seitenladen) |
| Zahl von einarmigen Saugern | drei |
| Ladenart | Doppeltes Seitenladen |
| Arbeitszyklus | 45S (15S für jede zusätzliche Position) |
| Installationsstromversorgung | AC380V/50HZ (spezielle Umstände können entsprechend Kundenanforderungen justiert werden) |
| Installationsgesamtleistung | 5-10 Kilowatt |
