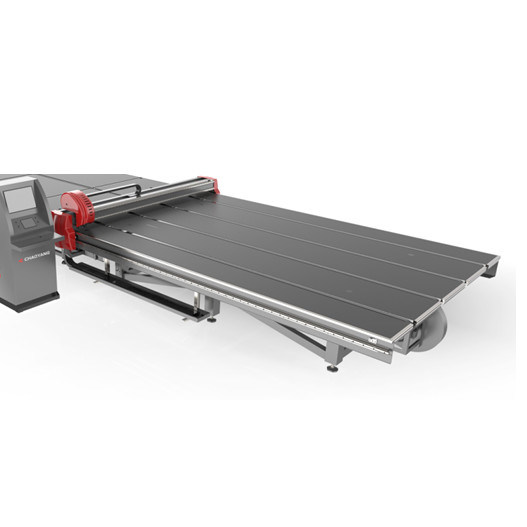

2600*2000 automatisierte CNC-Glasschneiden-Maschine für Glasschneiden-Linie

Automatische Glasschneidenmaschine CNC 2600*2000 für Glasschneidenlinie

1. Grundprinzipien:

Sein Funktionsprinzip ist, dem geschliffenen Glas, indem es Gurt zum Worktable zu übermitteln übermittelt, eingab automatisch die Position des Glases durch photoelektrisches Abfrage-System, und dann bewegt sich der Ausschnittkopf mit Diamantschleifscheibe auf dem Schneiderhalter entlang x- und y-Richtungen beziehungsweise durch Programmsteuerung, cutc das Blatt. Cnc-Bewegungsprüfer wird im Steuerteil der Maschine benutzt, und fortgeschrittener Wechselstromservomotor wird im Antriebsfach benutzt.

1. Ausrüstungs-Zusammensetzung:

Automatische Ausschnitttabelle: Sie besteht aus Fahrgestellemechanismus, Strahlnmechanismus, Worktablemechanismus, der Trennmessermechanismus und übermittelt Mechanismus, Stellmechanismus des photoelektrischen Scannens und elektrisches Kontrollsystem.

2. Ausführliche Arbeitsgänge:

Siehe „Anweisungen für den Gebrauch der vollautomatischen Glasschneidentabelle“

3. Ausrüstungsleistung:

1, das Fahrgestellematerial wird durch den nationalen Mangan-enthaltenen Abschnittbrückenstandardstahl (Q345A) nach alternder Behandlung geschweißt und gebildet. Die umfassenden mechanischen Eigenschaften, die Plastizität und die Schweißenseigenschaften dieser Art des Stahls sind gut. Der Rahmen wird als Ganzes verarbeitet, und die Stabilität und die Genauigkeit der Ausrüstung werden erheblich durch das Mildern von Alternbehandlung, um die Stabilität des Produktes sicherzustellen verbessert. Nach speziellem Entrostungsprozeß werden die Oberflächenroststellen- und -oxidschicht entfernt. Die Deckschicht wird mit hochwertiger Epoxidzündkapsel gespritzt und die Deckschicht wird mit hochwertiger Automobilfarbe gespritzt.
2, durch die Analyse der Berufsstruktur-Software, die Ausrüstung stellt die Stabilität, dynamische Balance, mechanische Festigkeit sicher, um die meiste perfekte Ergänzung zu erzielen und garantiert, dass die Struktur der Tabelle nicht verformt wird.
3, das Gerät hat eine Schlüsselzurückstellenfunktion. Sie kann alle Vorbereitungen abschließen, vor automatisch beginnen, indem sie auf den Touch Screen klicken, der erheblich die Arbeits-Leistungsfähigkeit verbessert.
4, angemessene Anordnung für integrale Kabel und Gasrohre und komplette Dichtung
5, stiller linearer Hochgeschwindigkeitsführer wird für Führungsschiene angenommen, die schnittfreudige Genauigkeit und lärmarm hat.
6, Servomotor moderner Japaner Ankawa wird im treibenden Teil, das die Geräte zuverlässig herstellt, der kleine und leistungsfähige Fehler verwendet.
7, proportionales Magnetventil Japaner SMCs wird für den Schnitt des Reises verwendet. Der Druck wird automatisch entsprechend der Glasstärke justiert. Der Messerkopf dreht 360 Grad, und der obere und unterere Pufferbetriebsschneider schneidet (jede mögliche Gerade und alle Arten spezielles geformtes Glas können genau geschnitten werden).
8, der Messerkopf wird mit Messerschutzfunktion ausgerüstet. Wenn die Messerkopffälle außerhalb des Glas- oder Glasabstandes, das Programm automatisch stoppt und effektiv Schaden der Teile und des Glases verhindert.
9, doppelter Bewegungshochgeschwindigkeits-Antrieb (großes Trägheit Yaskawa-Servo) stellt Schnittgeschwindigkeit und Flüssigkeit sicher
10, Förderergerät, synchrones Automatikgetriebegerät, bequem, damit oberes und untereres Glasgetriebe, Frequenzumsetzungsgeschwindigkeitsregelung, stabiles und einfaches die Übertragungsgeschwindigkeit optimiert
11, Positioniervorrichtung, Navigationsanlage des photoelektrischen Scannens
12, Ausgleichsfunktion, Werkzeugexzentrizitätsausgleich, Freigabenausgleich, Neigungsausgleich

4. Mechanische Konfiguration:

1. , NSK-Hauptlager: NSK;
2. , Führungsschiene: FUJUN;
3. , Gestell/Gang: RUIAN;
4. , Messerrad/Halter: Werfer, Deutschland;
5. , Tabelle: Importierter industrieller Filz;
6. , Tabellenbrett: wasserdichtes Brett mit hoher Dichte;

5. Elektrische Konfiguration:

1. Stromversorgungsspannung: 380V/50HZ (spezielle Umstände können entsprechend Kundenanforderungen entworfen sein)
2. Gasquelldruck: 0.6-0.8 Mpa; (Benutzer bereitgestellt)
3. Servosystem: Servomotor Yaskawa
4. Konverter: Delta
5. Beförderung des Reduzierers: Sankai/Zhongyan
6. Proportionalventil: SMC
7. Hauptmagnetventil: Airtac
8. Bewegungs-Prüfer: GUGAO/OPTIMA
9. Zwischenrelais: Hequan/Puruide
10. Wechselstrom-Kontaktgeber: Schneider
11. Motorschutzschalter: Schneider
12. Luftschalter: Zhengtai
13. Näherungsschalter: Guangchuan/puruide/aotongmike

Anmerkung: Abhängig von der Lieferfrist und der technischen Verbesserung behält sich die Produktionsfirma das Recht vor, die Kaufteile der gleichen Marke zu ersetzen.

6. Technischer Parameter

7. Software-Teil:

Bewegungs-Prüfer:

1) Schnelle Fahrgeschwindigkeit, Laufruhe, hohe Regelgenauigkeit, modulare Prüferstruktur;

2) Die Mensch-Maschine Schnittstelle ist einfach und großzügig, die Parameteranpassung ist einfach, die Parameter, die von den Betreibern geändert werden müssen sind kleiner, einfach und intuitives und die Anforderungen für Betreiber niedrig sind.

3) Leiten Sie Ausschnittmodus, photoelektrischen Positionierungsausschnittmodus durch rohre und direkter Ausschnittmodus werden frei durch Wahlen eingestellt. Der automatische Ausschnittmodus und die Luftbetriebsart können während der Verarbeitung jederzeit geschaltet werden.

4) Die grafische Bibliotheksverschachtelung, die, ausgewähltes speziell-förmiges von der Bibliothek programmiert, stellte die relevanten Parameter ein und verarbeitete Quantität, die automatische Verschachtelung und erzeugte, Flugbahn verarbeitend;

5) Schließen Sie Lagerung des Glasdruckvorrates, sobald der Ausschnittdruck jeder Spezifikationsstärke eingegeben und gespart wird, es kann direkt hervorgerufen werden ab;

6) Aufspürende und anzeigende vom Verarbeitungsweg, fristgerechte Aufnahme von den Bewegungskoordinaten, Achsenzustand, Zustand I/0, automatische Aufnahme von der Fehlerdiagnose und Warnung Realzeit;

7) Empfangen Sie eine Vielzahl der Verarbeitung Dokumente der Superpaket-Software, Datei AUTOCAD DXF, das System hat seine eigenen Grafiken, die Software redigieren (genau die selbe wie Pauls Editierverfahren);
8) Grafische Bibliotheksverschachtelungsprogrammierung, anormale Form von der Bibliothek vorwählend und stellen die relevanten Parameter ein und verarbeiten Quantität, automatische Verschachtelung und erzeugen, Flugbahn verarbeitend;

9) Die Sortierfunktion von DXF-Klasse archiviert, einschließlich den nächsten Punkt, Eingang oder durch Grafikfarbe die nach rechts, links herum sortierenden und anderen Wahlen. Geben Sie den Schalter zwischen einphasigem Ausschnitt frei und bidirektionalem Ausschnitt wird verwirklicht.

10) Photoelektrischer Positioniervorgang, entsprechend der tatsächlichen Position und dem Ablenkwinkel, justieren automatisch Ausschnitt;

11) Ausgleichsfunktion: bearbeiten Sie Exzentrizitätsausgleich, Freigabenausgleich, Neigungsausgleich;
12) Alle Arten Schutz: einschließlich weiche und harte Grenze steuern Schneiderdruckgrenze, externe Notaus und so weiter.

Optimierungs-Software:

1. Einführbare Optimierungsergebnisse erfolgt im Büro
2. Ausschnittentwurf kann manuell geschaffen werden und redigiert werden
3. Mit Kopie und beweglichen Funktionen
4. Manuelles Redigieren der Ausschnittreihenfolge
5. Der Ausschnittentwurf kann durch x-, y- und z-Modi schnell geschaffen werden.
6. Simultane Optimierung von mehrfachen ursprünglichen und kleinen Flecken
7. Optimiertes Schriftsetzen ohne Größenbeschränkung
8. Optimierte Ergebnis-Rotation, Spiegel-Management, etc.
9. Prioritätsmanagement für kleine Ausschnittoptimierung
10. Prioritätsmanagement der ursprünglichen Glasblattoptimierung
11. Schablonen-Scannen-Funktions-und Scannen-Grafik-Verarbeitung
12. Ursprüngliche GlasblattSpeicherplatzverwaltung
13. 20 leistungsfähige Optimierungsalgorithmen
14. Ausschnittgraphiken können redigiert werden
15. Aufkleber-Entwurf und Etikettendruck (Aufkleber-WEISE)
16. Klares Drucken des optimierten Ergebnis-Berichts
17. Excel-Datei-Import
18. Niedrig--e und klebendes Glasschneiden-Management
19. Eine Grafikbibliothek, die 350 parametrische Grafiken, einschließlich alle allgemein verwendeten Grafiken enthält, schreibt (Geo-Weise)
20. Zweidimensionales CAD-System mit anormales Scannen-Verarbeitungsfunktion (Cad-Weise)
21. Digitale Signale von CNC-Systemen in die grafische Formung automatisch, umwandelnd, zeigt
22. Es gibt viele Sprachwahlen für die Software-Operationsschnittstelle, einschließlich die chinesische Schnittstelle.
23. Verfolgen Sie die späteste internationale Softwareentwicklung, stellen Sie verbesserte Versionen in der Realzeit, zur Verfügung und erzielen Sie die spätesten Grundanforderungen für Kunden
