Produktdetails:
|
| Name: | Automatische Glasschneidenmaschine | Schnittgenauigkeit: | ≤±0.30mm |
|---|---|---|---|
| max.cutting-Größe: | 3660×2750mm | min.cutting-Größe: | 100×100mm |
| Glasstärke: | 3~19mm | Schnittgeschwindigkeit: | max100m/Minute |
| LadetischStraßengang: | 40m/min | Ladetischkippengeschwindigkeit: | 7m/min |
| Größe des Ladetischs max.absorb: | 3660×2750mm | Größe des Ladetischs min.absorb: | 1800×1800mm |
| Luftpolsterleistungsstärke: | 5.5kw | ||
| Markieren: | Glasherstellungsmaschine,Doppelverglasungsglasmaschine |
||

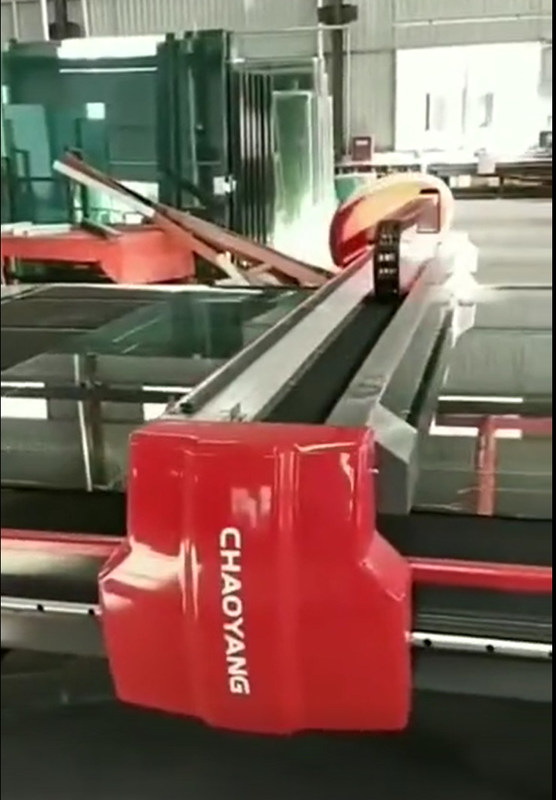

Einfach, automatische Glasschneidenmaschine für Glasschneiden zu benützen
Ausrüstungs-Zusammensetzung
Automatische Glasschneidenmaschine besteht aus Fahrgestellemechanismus, Strahlnmechanismus, Worktablemechanismus, der Trennmessermechanismus und übermittelt Mechanismus, Stellmechanismus des photoelektrischen Scannens und elektrisches Kontrollsystem.
Funktionsprinzip
Automatische Glasschneidenmaschine ist, dem geschliffenen Glas, indem sie Gurt zum Worktable zu übermitteln übermittelt, eingab automatisch die Position des Glases durch photoelektrisches Abfrage-System, und dann schnitt der Ausschnittkopf mit Diamantschleifscheibe auf den Schneiderhalterbewegungen entlang x- und y-Richtungen beziehungsweise durch Programmsteuerung, das Blatt. Cnc-Bewegungsprüfer wird im Steuerteil der Maschine benutzt, und fortgeschrittener Wechselstromservomotor wird im Antriebsfach benutzt.
Mechanisches Teil
1. Funktionstabelle: Wasserdichte Platte mit hoher Dichte
2. Tabelle: Importierter industrieller Filz (Schwarzes)
3. Brechen der Stange: festes Holz (natürliche Farbe)
Anmerkung: Abhängig von der Lieferfrist und der technischen Verbesserung behält sich die Produktionsfirma das Recht vor, die Kaufteile der gleichen Marke zu ersetzen.
Technischer Parameter
1. Brechen der Stange: Art 2+1
2. Tabellen-Größe: 4300 *3200mm
3. Glasstärke: 3-19mm
4. Energie: 4kw
5. Tabellenhöhe: 900 + 20mm
technischer Parameter
| Schnittgenauigkeit | ≤±0.30mm |
| max.cutting-Größe | 3660×2750mm |
| min.cutting-Größe | 100×100mm |
| Glasstärke | 3~19mm |
| Schnittgeschwindigkeit | max100m/Minute |
| Funktionstabellenhöhe | 930±25mm |
| Ausschnitttabellenhöhe | 4710×3250×930mm |
| Ausschnitttabellenmaß | 1500kg |
| LadetischStraßengang | 40m/min |
| Ladetischkippengeschwindigkeit | 7m/min |
| Ladetisch schicken Abstand nach | 1000mm |
| Größe des Ladetischs max.absorb | 3660×2750mm |
| Größe des Ladetischs min.absorb | 1800×1800mm |
| Ladetischmaß (sonderbare Station) | 6000×3900×930mm |
| max. Stärke der Glasverpackung | 800mm |
| min.glass-Holzklotzhöhe | 240mm |
| Brechen des Tabellenmaßes | 4200×3000×930mm |
| Luftpolsterleistungsstärke | 5.5kw |
| Luftdruck | 0,5--0.8Mpa |
| Stromversorgung | AC380V 50Hz |
| Gesamtleistung | 18.5KW |
