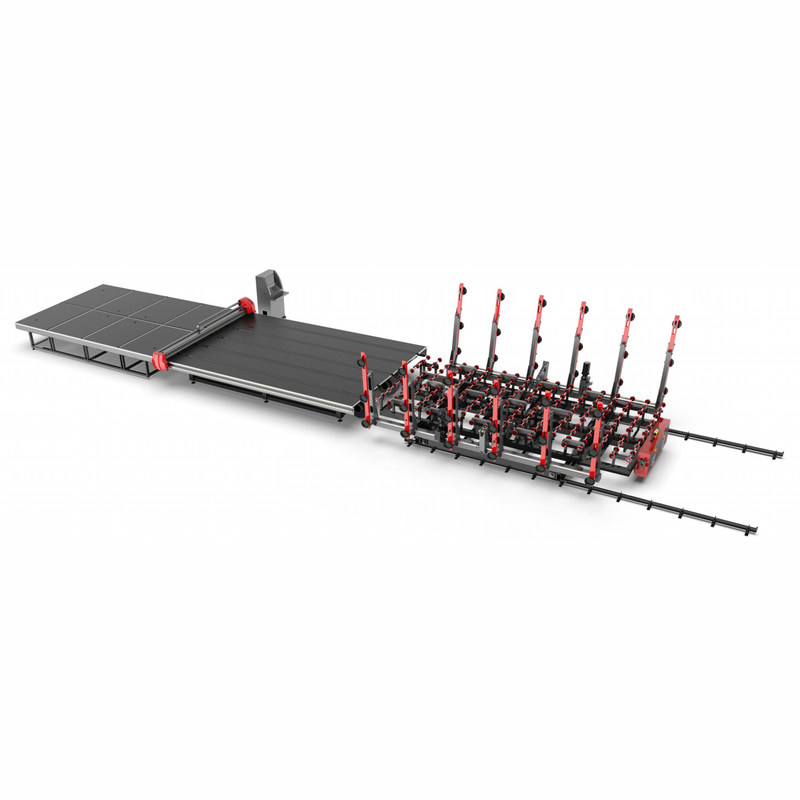

Cnc-Glasschneidentabellenmaschine benutzt für die tiefe Glasverarbeitung

1. Beschreibung der Glasschneidenmaschine

Glasschneider-Maschinen-Funktionsprinzip ist, dem geschliffenen Glas, indem es Gurt zum Worktable zu übermitteln übermittelt, eingab automatisch die Position des Glases durch photoelektrisches Abfrage-System, und dann bewegt sich der Ausschnittkopf mit Diamantschleifscheibe auf dem Schneiderhalter entlang x- und y-Richtungen beziehungsweise durch Programmsteuerung, cutc das Blatt. Moderner Wechselstrom, den Servomotor im Antriebsteil, CNC-Bewegungsprüfer benutzt wird, wird im Steuerteil der Maschine verwendet.

2. Ausrüstungs-Zusammensetzung:

Automatische Ausschnitttabelle: Sie besteht aus Fahrgestellemechanismus, Strahlnmechanismus, Worktablemechanismus, der Trennmessermechanismus und übermittelt Mechanismus, Stellmechanismus des photoelektrischen Scannens und elektrisches Kontrollsystem.

3. Hauptmerkmal

1, durch die Analyse der Berufsstruktur-Software, die Ausrüstung stellt die Stabilität, dynamische Balance, mechanische Festigkeit sicher, um die meiste perfekte Ergänzung zu erzielen und garantiert, dass die Struktur der Tabelle nicht verformt wird.
2, das Gerät hat eine Schlüsselzurückstellenfunktion. Sie kann alle Vorbereitungen abschließen, vor automatisch beginnen, indem sie auf den Touch Screen klicken, der erheblich die Arbeits-Leistungsfähigkeit verbessert.
3, Servomotor moderner Japaner Ankawa wird im treibenden Teil, das die Geräte zuverlässig herstellt, der kleine und leistungsfähige Fehler verwendet.
4, das Fahrgestellematerial wird durch den nationalen Mangan-enthaltenen Abschnittbrückenstandardstahl (Q345A) nach alternder Behandlung geschweißt und gebildet. Die umfassenden mechanischen Eigenschaften, die Plastizität und die Schweißenseigenschaften dieser Art des Stahls sind gut. Der Rahmen wird als Ganzes verarbeitet, und die Stabilität und die Genauigkeit der Ausrüstung werden erheblich durch das Mildern von Alternbehandlung, um die Stabilität des Produktes sicherzustellen verbessert. Nach speziellem Entrostungsprozeß werden die Oberflächenroststellen- und -oxidschicht entfernt. Die Deckschicht wird mit hochwertiger Epoxidzündkapsel gespritzt und die Deckschicht wird mit hochwertiger Automobilfarbe gespritzt.
5, angemessene Anordnung für integrale Kabel und Gasrohre und komplette Dichtung
6, stiller linearer Hochgeschwindigkeitsführer wird für Führungsschiene angenommen, die schnittfreudige Genauigkeit und lärmarm hat.
7, proportionales Magnetventil Japaner SMCs wird für den Schnitt des Reises verwendet. Der Druck wird automatisch entsprechend der Glasstärke justiert. Der Messerkopf dreht 360 Grad, und der obere und unterere Pufferbetriebsschneider schneidet (jede mögliche Gerade und alle Arten spezielles geformtes Glas können genau geschnitten werden).
8, der Messerkopf wird mit Messerschutzfunktion ausgerüstet. Wenn die Messerkopffälle außerhalb des Glas- oder Glasabstandes, das Programm automatisch stoppt und effektiv Schaden der Teile und des Glases verhindert.
9, doppelter Bewegungshochgeschwindigkeits-Antrieb (großes Trägheit Yaskawa-Servo) stellt Schnittgeschwindigkeit und Flüssigkeit sicher
10, Förderergerät, synchrones Automatikgetriebegerät, bequem, damit oberes und untereres Glasgetriebe, Frequenzumsetzungsgeschwindigkeitsregelung, stabiles und einfaches die Übertragungsgeschwindigkeit optimiert
11, Ausgleichsfunktion, Werkzeugexzentrizitätsausgleich, Freigabenausgleich, Neigungsausgleich
12, Positioniervorrichtung, Navigationsanlage des photoelektrischen Scannens

4.Configure

1. , NSK-Hauptlager: NSK;
2. , Führungsschiene: FUJUN;
3. , Gestell/Gang: RUIAN;
4. , Tabelle: Importierter industrieller Filz;
5. , Tabellenbrett: wasserdichtes Brett mit hoher Dichte;
6. , Messerrad/Halter: Werfer, Deutschland;

Parameter 5.Technical

6.Software-teilig

1) Die Mensch-Maschine Schnittstelle ist einfach und großzügig, die Parameteranpassung ist einfach, die Parameter, die von den Betreibern geändert werden müssen sind kleiner, einfach und intuitives und die Anforderungen für Betreiber niedrig sind.

2) Schnelle Fahrgeschwindigkeit, Laufruhe, hohe Regelgenauigkeit, modulare Prüferstruktur;

3) Leiten Sie Ausschnittmodus, photoelektrischen Positionierungsausschnittmodus durch rohre und direkter Ausschnittmodus werden frei durch Wahlen eingestellt. Der automatische Ausschnittmodus und die Luftbetriebsart können während der Verarbeitung jederzeit geschaltet werden.

4) Die grafische Bibliotheksverschachtelung, die, ausgewähltes speziell-förmiges von der Bibliothek programmiert, stellte die relevanten Parameter ein und verarbeitete Quantität, die automatische Verschachtelung und erzeugte, Flugbahn verarbeitend;

5) Aufspürende und anzeigende vom Verarbeitungsweg, fristgerechte Aufnahme von den Bewegungskoordinaten, Achsenzustand, Zustand I/0, automatische Aufnahme von der Fehlerdiagnose und Warnung Realzeit;

6) Empfangen Sie eine Vielzahl der Verarbeitung Dokumente der Superpaket-Software, Datei AUTOCAD DXF, das System hat seine eigenen Grafiken, die Software redigieren (genau die selbe wie Pauls Editierverfahren);

7) Grafische Bibliotheksverschachtelungsprogrammierung, anormale Form von der Bibliothek vorwählend und stellen die relevanten Parameter ein und verarbeiten Quantität, automatische Verschachtelung und erzeugen, Flugbahn verarbeitend;

8) Schließen Sie Lagerung des Glasdruckvorrates, sobald der Ausschnittdruck jeder Spezifikationsstärke eingegeben und gespart wird, es kann direkt hervorgerufen werden ab;
9) archiviert die Sortierfunktion von DXF-Klasse, einschließlich den nächsten Punkt, Eingang oder durch Grafikfarbe die nach rechts, links herum sortierenden und anderen Wahlen. Geben Sie den Schalter zwischen einphasigem Ausschnitt frei und bidirektionalem Ausschnitt wird verwirklicht.

10) Photoelektrischer Positioniervorgang, entsprechend der tatsächlichen Position und dem Ablenkwinkel, justieren automatisch Ausschnitt;

11) Alle Arten Schutz: einschließlich weiche und harte Grenze steuern Schneiderdruckgrenze, externe Notaus und so weiter.

12) Ausgleichsfunktion: bearbeiten Sie Exzentrizitätsausgleich, Freigabenausgleich, Neigungsausgleich;

Opti
