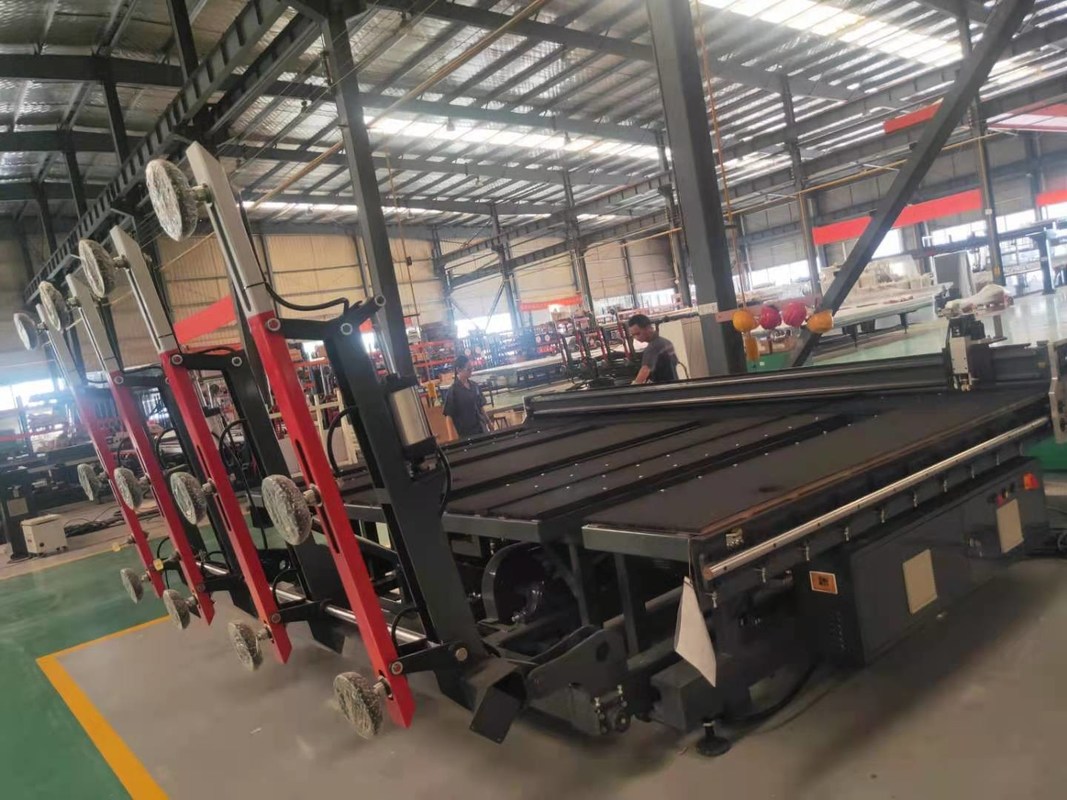

Dick 2-25 Millimeter automatische Glasschneiden-Maschine für die isolierende doppelte Glas-Glasverarbeitung

Produkt-Anwendung

Errichtendes Glas, Automobilglas, Handwerksglas, runde Glasplatte, dekoratives Glas, Schränkchenglas, überzogenes Glas, Geräteglas, Badezimmerglas, Linsenhandwerksglas, Solarglas, Küchengeräte und -geräte, Bannspiegelglas, etc.

Produktions-Einleitung

Der kleine Abdruck, nicht nur passend für die Fabrik, aber auch passend für Speicheroperationen, linearen Ausschnitt und geformten Ausschnitt in einem, Fernsteuerungsarbeitsweise der Befehle, eine gesetzte Maschine mit den 3 Funktionen der Maschine, kann die teure automatische Glasschneidenlinie ersetzen und den Gebrauch von umfassenden Kosten der Ausrüstung verringern, es, ist die beste Wahl von Glasverarbeitungsunternehmen.

Hauptmerkmale

1)2520L stellte automatisch das Glasblattladen ein und automatisch schnitt und automatisch brach Stücke und schwamm in eins, und frei zum Gehen durch den Fernsteuerungsbefehl im Fabrikbereich.

2)Nehmen Sie Importoptimierungs-Software verringert den Verlust des Glases! an.

3)Mit Selbstkorrektur. Zu den Schnitt von Genauigkeit sicherstellen.

4)Speziell-förmiger Ausschnitt: die Ausrüstung kann benutzt werden, um jede mögliche Gerade, Hieb oder Kontur in der hohen Präzision automatisch zu schneiden.

5)Englische (Chinese) Operationsschnittstelle: Mensch-Maschinendialog nehmen volles englisches (Chinese) Menü an.

Luft-geschwommen, Tabelle für Glasschneiden brechend

Es wird hauptsächlich aus vier Teilen verfasst: Rahmenmechanismus, Spaltungsmechanismus, pneumatisches Kontrollsystem und elektrisches Kontrollsystem. * Blattgröße: Minimale Größe: 1500 *1200mm (Simplexladen) * maximale ladende Größe: 2600 x 2000 Millimeter * Glasblechdicke: 3 | 19mm * Arbeitsabsorptionstiefe: 700 Millimeter * gehende Geschwindigkeit der X-Achse: (justierbar) * gehende Geschwindigkeit der Y-Achse 5-25m/min: 8-12 m/min (justierbar) * Übermittlung von Geschwindigkeit: (justierbar) * Zahl 5-25m/min von Waffen des leichten Schlages: 8 Waffen (doppeltes Seitenladen) * Zahl von einarmigen Saugern: drei * ladende Art: Doppelte ladende Seite * Arbeitszyklus: 45S (15S für jede zusätzliche Position) * Installationsstromversorgung: AC380V/50HZ (spezielle Umstände können entsprechend Kundenanforderungen justiert werden) * Installationsgesamtleistung: 5-10 Kilowatt * Druckluft: 0.6-0.8 Mpa; * Vakuum: -50-99 Kpa (justierbar entsprechend Glasstärke) * Arbeitstabellenhöhe: 900 + 20mm * Maschinengröße: 4650 x 2980 x 900mm

Vollautomatische CNC-Glasschneiden-Maschine

Sein Arbeitsprinzip ist, dem geschliffenen Glas, indem es Gurt zum Worktable zu übermitteln übermittelt, gab automatisch die Position des Glases durch photoelektrisches Abfrage-System und dann den Schnittkopf mit Diamantschleifscheibe auf den Schneiderhalterbewegungen entlang x- und y-Richtungen beziehungsweise durch Programmsteuerung, cutc das Blatt ein. Cnc-Bewegungsprüfer wird im Steuerteil der Maschine benutzt, und moderner Wechselstromservomotor wird im Antriebsfach * maximale Größe benutzt: 2600*2000mm * Stärke: 3~19mm * Schnitt von Genauigkeit: ±15 * Schnitt von Genauigkeit des speziell-förmigen Glases: ±20 * Schnittgeschwindigkeit: 0-200m/min * Übermittlung von Geschwindigkeit: 0-25m/min * Maschinengröße: 9600X2800X900±20mm * Arbeitstabellenhöhe: 900mm±20mm * Gewicht: 2600kg * Gesamtleistung der Ausrüstung: 5-8kw

Vollautomatischer Glasladetisch

Es wird hauptsächlich für automatisches Glasladen verwendet. Nachdem er das Glas in die gekennzeichnete Position eingesetzt hat und das Signal des Ladens gegeben hat, dreht sich der große Arm herauf ungefähr 95 Grad durch den Umwerfenmechanismus, und die ganze Maschine beginnt, sich vorwärts zu bewegen. Wenn das Induktionsgerät auf der Handfeuerwaffe das Glas berührt, hört die ganze Maschine auf zu gehen und das Glas wird durch die Saugschale durch die Vakuum-Anlage auf dem Glas gesogen, hebt anhebender Motor der Handfeuerwaffe das Glas aufwärts und rückwärts ungefähr 80 Millimeter an. Die gehenden Bewegungsrückzüge und der große Arm fällt ab. Wenn der Bingarm existiert, fängt die Saugschale unter dem Glas an durchzubrennen. Wenn die Handfeuerwaffe unten fällt, die Glasfälle auf das Fördererrad. Schließlich wird das Glas zum Schnitttabelle durch das Fördererrad übermittelt. * Brechen der Stange: 1+1 Art * Tabellen-Größe: 9600x2800x900mm * Glasstärke: 3-19mm * Energie: 4kw * Tabellenhöhe: 900 + 20mm
