Produktdetails:
|
| Name: | Isolierende Glaswerkzeugmaschine | Spannung: | 380V 50Hz 3P |
|---|---|---|---|
| Die Situation: | Neue Maschine | Zertifizierung: | CE |
| Gewährleistung: | 1 Jahr | Min.-Glasgröße: | 280*400 |
| ig Stärke: | 60 mm | Max. Glasgröße: | 2500*3500 |
| Waschende Bürsten: | 6 Stück | Flachglasstärke: | 3-15mm |
| Hervorheben: | Doppelverglasungs-isolierende Glasfertigungsstraße,3300*7000mm isolierende Glasfertigungsstraße,3300×7000mm doppelte Satiniermaschine |
||
Jumbo Größe 3300*7000mm Doppelverglasung Isolierglas Produktionslinie für Waschen und Pressen
Optionen für automatische Jumbo-Größe doppelte Gasfüllung Isolierglasleitung
1.Vorwäsche
2.Automatisch präzise Positionierung für 3 oder 4 Seitenschritte IG
3.Automatische Gasfüllung kann den Gaswert festlegen und die Bearbeitung der Online-Füllung mit hoher Gaskonzentration anzeigen
Hauptmerkmal der Jumbo-Größe Doppelgasfüllung Isolierglasverarbeitung
●Deutschland Siemens PLC-Steuerungssystem, Touchscreen-Schnittstelle
●Wasserbehälter mit automatischer Temperaturregelung und Waschsystem
● Heizungsanlage
●Automatisches Starten und Stoppen des Luftventilators
●Geräuschreduktionssystem
●Automatische Identifizierung von beschichtetem und Low-E-Glas
●3Paar weiche Bürsten können Low-E-Glas online und offline waschen
●Die Waschmaschine verwendet SS-Material und eine wasserdichte Vorrichtung
●Verstellbares Pressenbrett, um die Pressenoberfläche gerade zu halten
● Anschlussmodus des Flugzeugsteckers
●Anwendbar bei der Herstellung von dreifacher IG und geformter IG
●Online-Anzeige der Waschgeschwindigkeit
●Intelligente intermittierende Arbeit, Energieeinsparung
Parameter der Jumbo-GrößeAutomatischProduktionslinie für Isolierglas mit doppelter Gasfüllung
| Einheit | LJBZ3370 | |
| Spannung | 380V50Hz3P | |
| Gesamtleistung | KW | 54.5 |
| Waschgeschwindigkeit | m/min | 2 bis 10 |
| Höchstgeschwindigkeit | m/min | 45 |
| Mindestgröße des Glases | mm | 450*280 |
| Maximale Glasgröße | mm | 3300*7000 3000*3000 (Doppeldruck) |
| Flachglasdicke | mm | 3 bis 30 |
| Waschbürsten | Stücke | 6 |
| Maximale Dicke des Isolierglases | mm | 80 |
| Gesamter Gasverbrauch | L/min | 1500 |
| Rollhöhe des Förderers | mm | 520 |
| Abmessungen (L*W*H) | mm | 47200*3500*4500 |
1Was ist die IG-Linie?
Es gibt auch zwei spezielle IG-Linien,Luftschwebende IG-Leitung und superschnelle IG-Leitung (Wäsche und Pressen zweier IG-Einheiten zusammen).
Die IG-Linie ist eine Isolierglasverarbeitungslinie, die Glaswaschmaschine, Abstandsrahmeninstallation und Glaspressmaschine umfasst.2500*4500 und 3300*7000 IG-Linie.
2Was macht unsere Firma?
LIJIANG GLASS ist der Hersteller in Jinan Stadt, China seit 2012 Jahr.Maschine für die Extrudierung von Butyl, Füllmaschine für Trocknungsmittel usw., die Maschinen für die ganze Welt mit Kundendienst anbieten.
3.Wie bieten Sie einen Kundendienst an?
Für Indien und den indischen Markt haben wir zwei indische Logistikingenieure, die rechtzeitig Dienstleistungen erbringen können.
Für den südamerikanischen Markt haben wir einen Ingenieur, der den Service anbietet.
Für andere Märkte haben wir das Ingenieurteam mit 10 - 20 Jahren Erfahrung, sie werden in die Fabrik der ausländischen Kunden gehen, um Maschinen zu installieren, Arbeiter auszubilden und nach dem Verkauf rechtzeitig Service zu bieten.
Seit dem Virus der ganzen Welt sind unsere Ingenieure auf viele Länder der Welt beschränkt.Sobald die Welt eine bessere Lage hat, wird unser Ingenieur unsere Maschinen noch einmal überprüfen.
4.Wie verpackt man die Produktionslinie?
Ein Satz von IG-Linie benötigt normalerweise zwei Container, wenn man ins Ausland versendet, 2 Stück 40HQ-Container.
5Einzelheiten der Isolierglasproduktionslinie:
• Die Produktionslinie für Isolierglas besteht aus 7 Abschnitten:
01 Übertragungsbereich;
02 Waschmaschine;
03, Entlastungsbereich;
Abschnitt 04 Inspektion und Montage;
Abschnitt 05 Übertragung;
06, Druck- und Füllbereich;
07 Entlastungsbereich.
•01ÜbertragungAbschnitt
Beschichtungsdetektionsmechanismus, automatische Erkennung von Offline-Low-e-Film

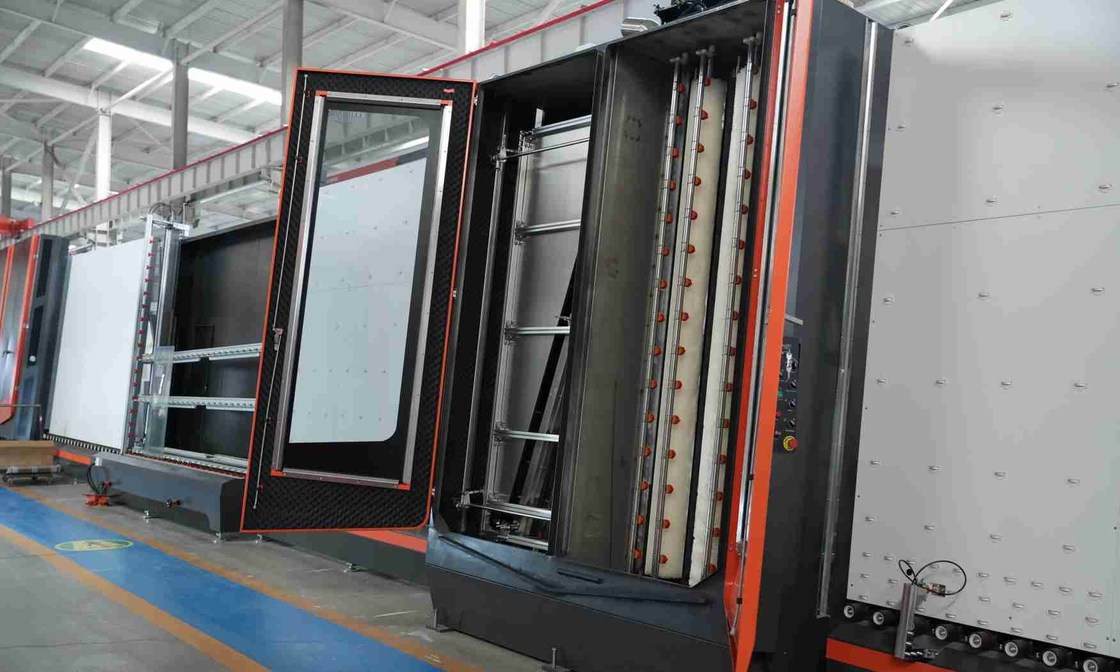

•02WaschenMaschine
Hauptmerkmal:
• Mit 6 Stücken weichen Bürsten mit einem weichen Haar von 0,1 mm kann das Glas mit niedrigem E-Glas gewaschen werden
• Das neue Luftmesser verwendet ein Aluminiumprofil (Duckbill Air Knife), wobei die Größe des Luftkontakts durch den Aluminiumprofil-Entennab angepasst wird.Sicherstellen, dass jede Schraube nicht los ist, und vermeiden Sie die Resonanz des Luftmesser.
• Das Luftmesser kann die Breite des Luftmessers automatisch entsprechend der Dicke anpassen
• Die Bedienbox mit Waschgeschwindigkeitsanzeige kann die Waschgeschwindigkeit (8-10 m) genau anzeigen
• Automatische Temperaturregelung des Wassertankes, Wasserfüllsystem
• Europäisches Schalldämpfer
• Edelstahlmaterial
•03 Entlastungsabschnitt
• Aufbewahrungsglas
•04 Prüfung und Montage
Der neue Aufbau dieses Abschnitts wird in eine Linienstrahlheberkonstruktion (Doppelstrahl) umgewandelt, wodurch das Glas leicht zu prüfen und zu wischen ist.
•Abschnitt 05 Übertragung
• Automatische Messung der Glasdicke, die sich anhand der tatsächlichen Anforderungen beim Arbeiten anpassen lässt.
•06 Druck- und Füllbereich
Hauptmerkmal:
• Ultralanges Glas kann doppelt so stark komprimiert werden
• Verwendet Förderband zum Übertragen von Glas, bedient sich eines Servomotors zum Pressen von Glas
• Die Pressenplatte kann für eine einfache Wartung geöffnet werden
• Druckbrett mit verstellbarer Struktur, um eine lange Lebensdauer zu gewährleisten
•Abschnitt 07 Entlastung
• Aufbewahrungsglas
• Kann mit einer Dichtmaschine verbunden werden
Elektrische Parameter
| NAME | Herkunft | Marke |
| PLC | Deutschland | Siehe Anhang I. |
| Niederspannungsgeräte | Deutschland | Siehe Anhang I. |
| Frequenzumrechner | Deutschland | Siehe Anhang I. |
| Servomotor für Schrittglas | Japan | FUJI |
| Elektrische Schalter | Deutschland | Krank |
| Mikro-Schalter | Taiwan | TEND |
| Knopf- und Anzeigeleuchte | Frankreich | SCHNEIDER |
| Berührungsschirm | Taiwan | Weinview |
| Zwischenrelais | Japan | OMRON |
| Bürstenmotor | China | QINGHUA |
| Wasserpumpe | China | LINGXIAO |
| Leitfaden | Taiwan | HIWIN |
| Pneumatische Komponenten | Taiwan | AIRTAC |

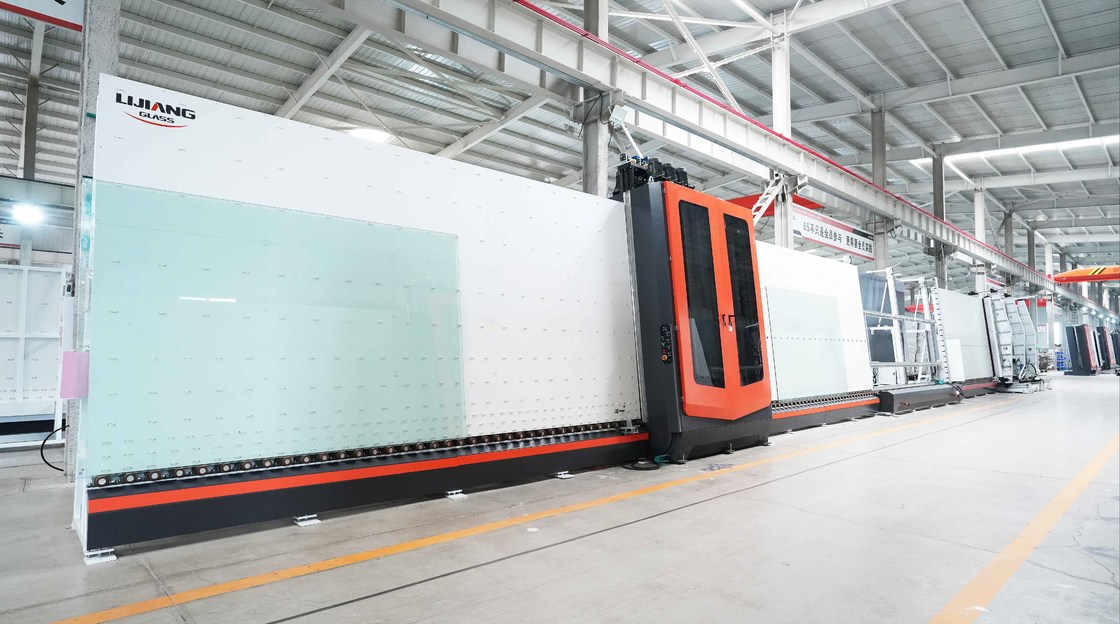

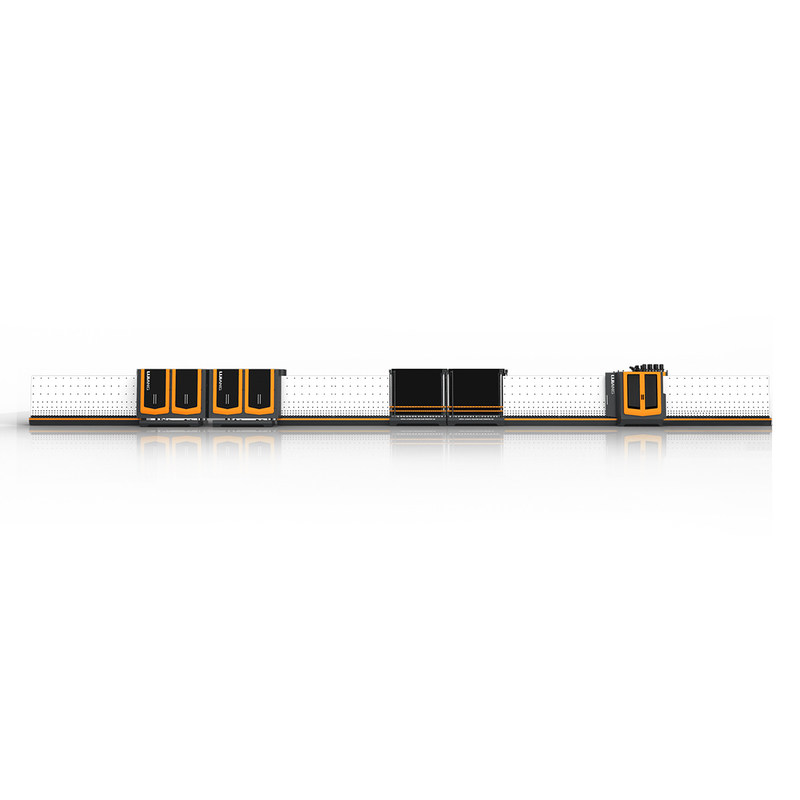

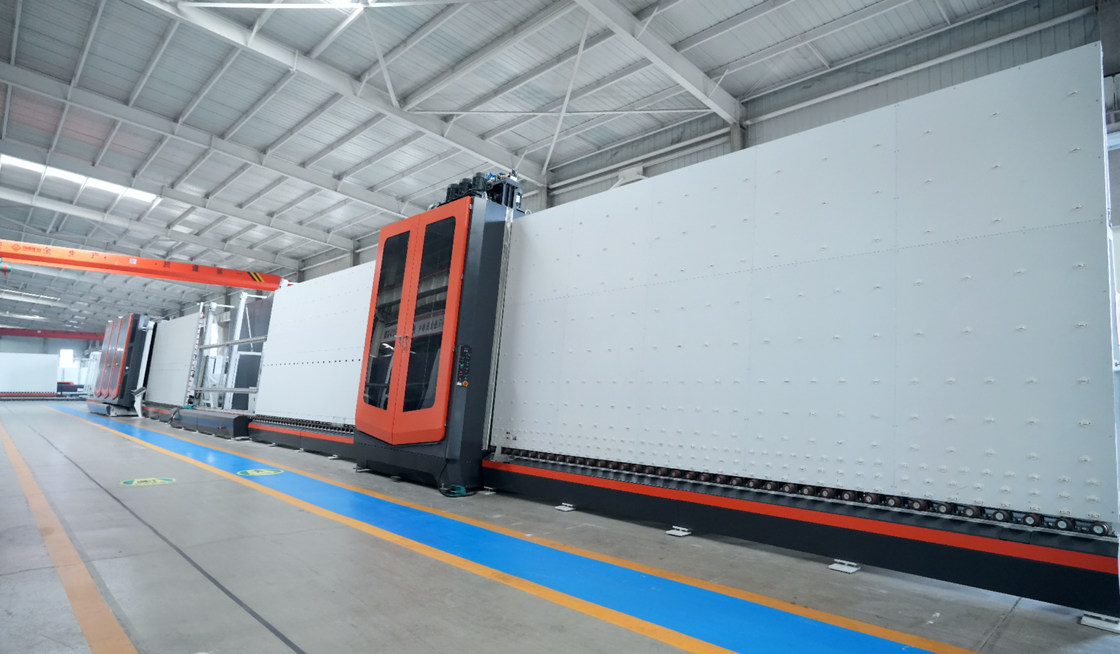

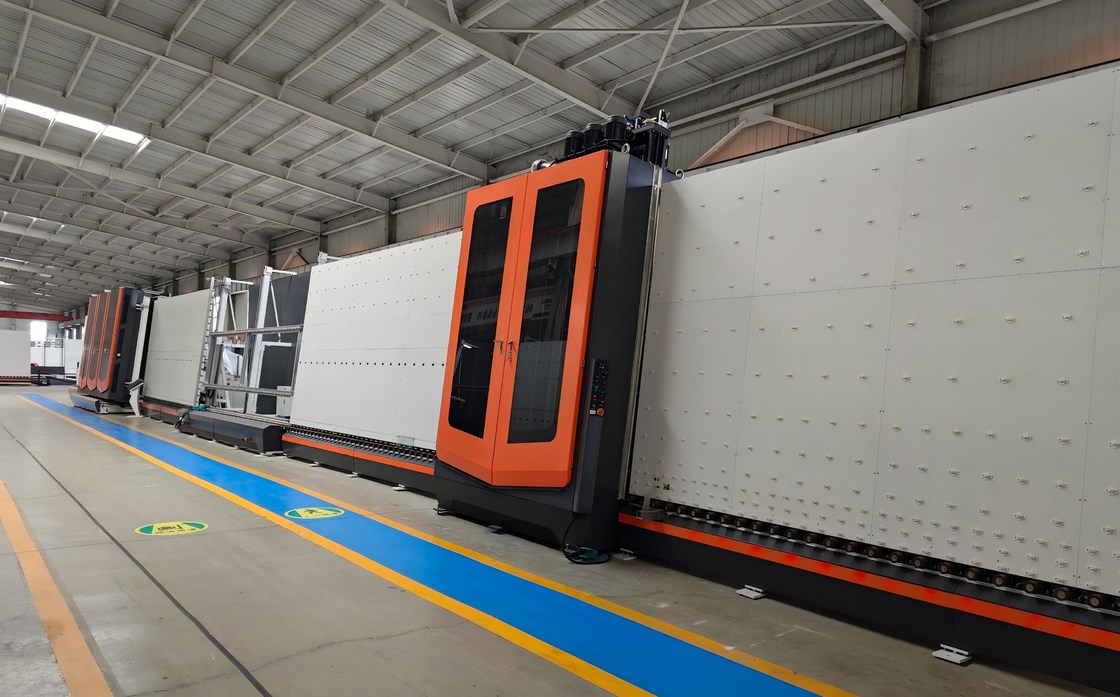

Bilder von Jumbo-Größe automatische Isolierglas-Produktionslinie
Verwandte Produktion von LIJIANG GLASS
.Schlau.VErtikalischeEDgeDAusbauMAchin LJCM2545
Hauptmerkmal
• Zwei-Wege-Glaszugang
• Größe automatisch messen
• Automatische Unterscheidung von Low-e-Oberflächen
• Die Ablösung der Kanten kann eingestellt werden
• Der Kopf kann um 360° gedreht werden
• Sichere und vollautomatische Vorrichtung
• PLC-Steuerungssystem, Touchscreen-Schnittstelle
• Sechs-Servo-Steuerungssystem
• Intelligentes Steuerungssystem, das die Batchverarbeitung erkennen kann
Technische Daten
| Max. Größe der Glasverarbeitung | 2500*4500 mm |
| Min. Größe der Glasverarbeitung | 400*280 mm |
| Glasdicke | 3 bis 15 mm |
| Durchmesser des Schleifrads | 200 mm |
| Höhe des Förderers | 500 mm |
| Breite der Kantenlöschung | 10 bis 50 mm |
| Übertragungsgeschwindigkeit | 1. 29 m/min |
| Geschwindigkeit des Randlöschens | 2 bis 29 m/min |
| Breite des Schleifrads | 10/12/15 mm |
| Glasdicke | 3 bis 15 mm |
| Drehzahl des Schleifrads | 0 ~ 3000 r/min |
| Gesamtluftverbrauch | 100 L/min |
| Luftdruck | ≥ 0,8 MPa |
| Gesamtleistung | 3P 380V 50Hz 3,35KW |
| Abmessung | Abmessungen :9700×2500×3400 mm |
| Gesamtgewicht | 3700 kg |
Elektrische Parameter
| NAME | Herkunft | Marke |
| Servomotor | Taiwan | TAIDA |
| PLC | Taiwan | TAIDA |
| Pneumatische Komponente | Taiwan | Luftfahrtunternehmen |
| Niederdruckstrom | Deutschland | Siehe Anhang I. |
| Schaltbetriebsbrecher | Deutschland | Siehe Anhang I. |
| Sensorschalter | Südkorea | Autonics |
| Anschlussschalter | Südkorea | Autonics |
| Grenzschalter | Taiwan | TEND |
| Verbindungsstück | Deutschland | Siehe Anhang I. |
| Frequenzumrechner | Frankreich | SCHNEIDER |
| Hauptknopf | Frankreich | SCHNEIDER |
| Zwischenrelais | Japan | OMRON |
VErtikalischeIch...SchmelzenGMädchen.SEalingRSchlagwortLJTJ2540
Hauptmerkmale
• Min. und Max. Glasgrößen sind optional
• Einführung von 8 Servomotoren
• Einführung eines japanischen Servo-Steuerungssystems mit stabiler Leistung
• Messen Sie automatisch Glasgröße, Klebtiefe und Klebgeschwindigkeit mit linearer Einstellung
• Annehmen Sie einen Zeitgurt, um den Schleifgang mit genauer Position zu gewährleisten
• Ersatzteile werden mit hoher Standardisierung und hoher Präzision hergestellt, um sicherzustellen, dass die Maschine bei langfristiger Arbeit verwendet werden kann
• Die Glaswinkel sind voll, ohne Luftblasen, glatte Oberfläche, keine Notwendigkeit zur
• Vollautomatische und hocheffiziente Maschine
• Automatische Reparatur von Glaswänden mit schöner Oberfläche
• Ein reibungsloser Transport ohne Kratzer und Verschmutzung
• Einzelfunktionsteile sind mit manuellen Funktionen ausgestattet, einfache Einstellung
• Kann mehr als 8 Arten von Glas in Form beschichten, einschließlich Halbkreis, Trapez, Parallelogramm, Kreis, Polygon usw. (optional)
• Vollständige Versiegelung des Stufenglases auf einmal (optional)
• Kann schrittweise IG mit vier Seiten versiegeln (optional)
• Anwendet doppelte Pumpen, um zwei verschiedene Dichtungsmittel wie Silikon, Polysulfid und Silikon-Strukturdichtungsmittel zu verwenden (optional)
Technische Daten
| Max. Glasgröße | 2500*4000 mm (optional) |
| Min. Glasgröße | 300*300 mm |
| Glasdicke | 12 bis 50 mm |
| Arbeitsgeschwindigkeit | 5 bis 40 m/min |
| Luftdruck | ≥ 0,6 MPa |
| Druck nach dem Drücken | 32 MPa |
| Spannungsleistung | 380 V 12 kW |
| Gesamtgröße | 11000*2000*3500 mm |
Elektrische Parameter
| NAME | Herkunft | Marke |
| Servomotor | Japan | YASKAWA |
| Servo-Treiber | Japan | YASKAWA |
| CPU | Japan | YASKAWA |
| Niederspannungskomponente | Deutschland | Siehe Anhang I. |
| Leitfaden | Taiwan | HIWIN |
| Schaltnetzteil | Taiwan | MW |
| Sensorschalter | Südkorea | Autonics |
| Pneumatische Komponente | Japan | SMC |
| Berührungsschirm | China | Geflügel |
| Servomotor | Japan | YASKAWA |
| Servo-Treiber | Japan | YASKAWA |
