Produktdetails:
|
| Brand name: | Jumbo size Insulating Glass Production Line | Brand: | LIJIANG GLASS |
|---|---|---|---|
| Maximum working speed: | 45m/min | Max glass size: | 3300 mm*7000 mm/commission |
| Minimum glass size: | 450-280mm | Glass thickness: | 3-30 mm |
| IG thickness: | 80mm | Material: | Stainless steel |
| Gas value: | > 95% | Warranty: | 1 year |
| Hervorheben: | Doppelte Platte,die isolierende Glaslinie drückt,Riesige Größen-isolierender Glasdichtungs-Roboter |
||
Doppelplattenpressung, Energieeinsparung, Isolierglas, aufblasbare und Dichtungsproduktionslinie
Die vertikalen Isolierglasproduktionslinien können folgende Funktionen erfüllen: Glasreinigung, Platzierung und Platzierung von Aluminiumrahmen, gemeinsames Doppelglas, gemeinsames Dreifachglas,Doppelglas aufblasbar, Dreifachglas aufblasbare Funktionen.
Die Produktionslinie für Isolierglas, aufblasbares und Dichtungsglas, ist eine spezielle Ausrüstung für die Herstellung von Isolierglas aus Aluminium.Isolierglas-Produktionslinie hat die Vorteile des kleinen Fußabdrucks, hohe Effizienz, zuverlässige Leistung und bequeme Wartung.
Leistung
•Deutschland Siemens PLC-Steuerungssystem, Touchscreen-Schnittstelle
•Automatische Identifizierung von beschichtetem und Low-E-Glas
•Drei Paare weiche Bürsten können Low-E-Glas online und offline waschen
•Die Waschmaschine verwendet SS-Material und eine wasserdichte Vorrichtung
•Wasserbehälter mit automatischer Temperaturregelung und Waschsystem
•Lufthitzanlage
•Automatisches An- und Abstellen des Luftventilators
•Geräuschreduktionssystem
•Online-Anzeige der Waschgeschwindigkeit
•Intelligente intermittierende Arbeit, Energieeinsparung
•Verstellbares Pressenbrett, um die Plattenpressoberfläche gerade zu halten
•Automatisches Dreh- und Stellsystem für Glas
•Verbindungsart des Flugsteckers
•Anwendbar für die Herstellung von dreifacher IG und geformter IG
Auswahlmöglichkeiten
• Vorwaschen
• Automatische genaue Positionierung für 3 oder 4 Seitenschritte IG
• Automatische Gasfüllung kann den Gaswert festlegen und den Füllprozess mit hoher Gaskonzentration online anzeigen
Parameter
| pSchleim | Spannung (V) | 380 |
| Frequenz (Hz) | 50 | |
| Stromversorgung | Leistung | ≈ 60 |
| Gesamtleistung | m/min | 2 bis 10 |
| Reinigungsgeschwindigkeit | m/min | 45 |
| höchste Arbeitsgeschwindigkeit | mm | 450 × 280 |
| Mindestgröße des Glases | mm |
3300 × 7000 (einmal) 3000 × 3000 (zweimal) |
| Größe des Glases | mm | 3 ~ 30 |
| Dicke des Reinigungsglases | mm | 80 |
| Maximale Dicke des Isolierglases | L/min | 2000 |
| Gesamtluftverbrauch | mm | 520 |
| Höhe der Förderrolle | Weigerung | ≈8000 |
| Bruttogewicht | Länge * Breite * Höhe ((mm)) | 47500 × 3500 × 4650 |

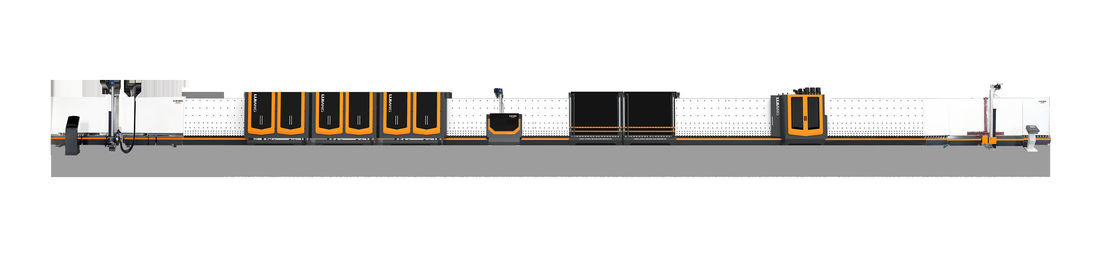

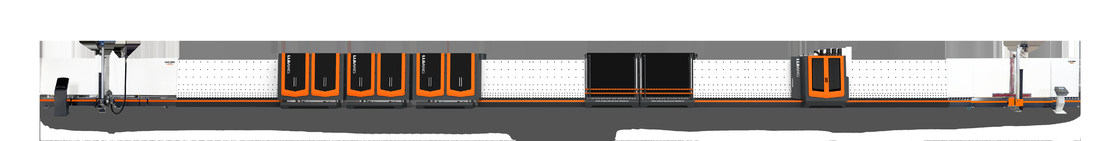

Mit der Luftschwimmen-Technologie wird Glas in Verhinderung der Verunreinigung des Glases durch Räder und Rückstände, um die hohe Qualität der IG-Produktion zu verbessern.Die Linie besteht aus sieben Abschnitten:
01 Übertragungsbereich;
02 Waschmaschine;
03, Entlastungsbereich;
Abschnitt 04 Inspektion und Montage;
Abschnitt 05 Übertragung;
06, Druck- und Füllbereich;
07 Entlastungsbereich.
Einzelheitenvertikale Isolierglasfertigungslinie mit Gasfüllung:
01ÜbertragungAbschnitt
Beschichtungsdetektionsmechanismus, automatische Erkennung von Offline-Low-e-Film

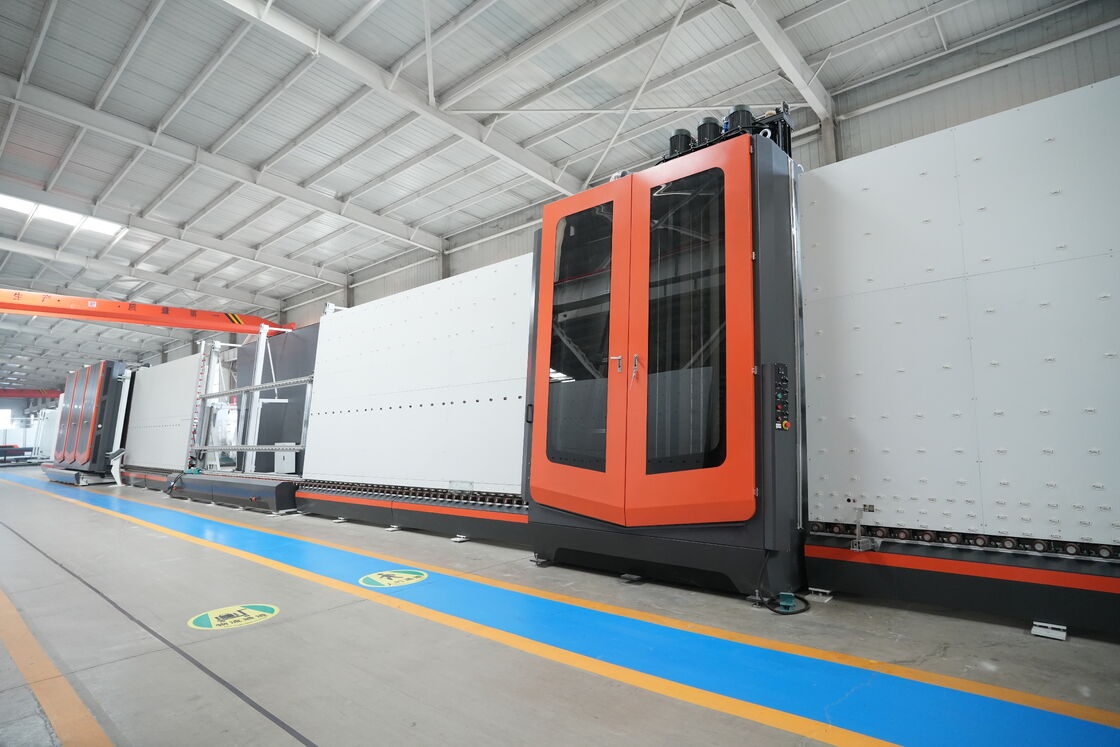

02WaschenMaschine
• Mit 6 Stücken weichen Bürsten mit einem weichen Haar von 0,1 mm kann das Glas mit niedrigem E-Glas gewaschen werden
• Das neue Luftmesser verwendet ein Aluminiumprofil (Duckbill Air Knife), wobei die Größe des Luftkontakts durch den Aluminiumprofil-Entennab angepasst wird.Sicherstellen, dass jede Schraube nicht los ist, und vermeiden Sie die Resonanz des Luftmesser.
• Das Luftmesser kann die Breite des Luftmessers automatisch entsprechend der Dicke anpassen
• Die Bedienbox mit Waschgeschwindigkeitsanzeige kann die Waschgeschwindigkeit (8-10 m) genau anzeigen
• Automatische Temperaturregelung des Wassertankes, Wasserfüllsystem
• Europäisches Schalldämpfer
• Edelstahlmaterial
03 Entlastungsabschnitt
• Aufbewahrungsglas

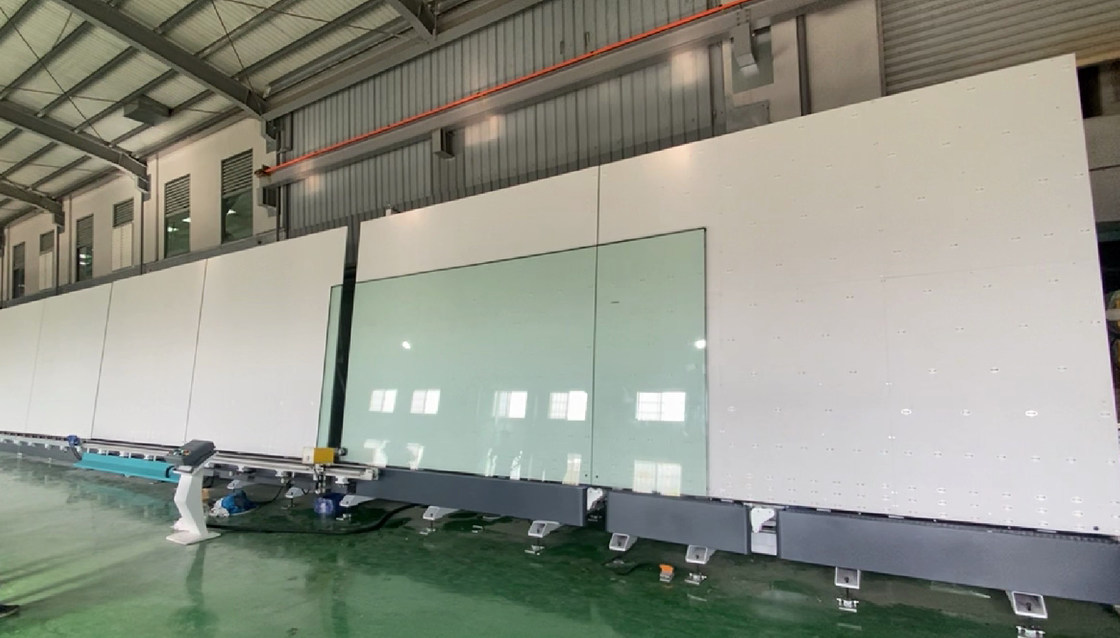

04 Prüfung und Montage
Die neue Struktur dieses Abschnitts wird in eine Inline-Beam-Lifting-Struktur (Doppelbalken) umgewandelt.
Abschnitt 05 Übertragung
• Automatische Messung der Glasdicke, die sich anhand der tatsächlichen Anforderungen beim Arbeiten anpassen lässt.
06 Druck- und Füllbereich
Hauptmerkmal:
• Ultralanges (2500*3500mm) Isolierglas kann zweimal komprimiert werden
• Verwendet Förderband für die Übertragung von Glas, bedient sich eines Servomotors zum Pressen von Glas
• Die Pressenplatte kann für eine einfache Wartung geöffnet werden
• Druckbrett mit verstellbarer Struktur, um eine lange Lebensdauer zu gewährleisten
• Automatische Füllung von Argongas mit signifikantem Dichtungseffekt, höherer Argongehalt
• Die Festlegung von Zonen für die Füllung von Glas mit unterschiedlicher Größe durch eine nachfolgende Versiegelungsmethode verringert den Argonverlust
• Kann den Gaswert einstellen und den Gasfüllvorgang auf dem Touchscreen anzeigen
• Schnellreagierender Sensor zur permanenten Steuerung des Gasfüllprozesses
• Die Gaskonzentration kann mehr als 90% erreichen
• Es sind keine Löcher auf dem Abstandsrahmen zu bohren
• Standardgas ist Argongas
Abschnitt 07 Entlastung
• Aufbewahrungsglas
• Kann mit einer Dichtmaschine verbunden werden
