Produktdetails:
|
Zertifizierung: | CE / UL | Spannung: | 380V 50Hz 3P (Wahl) |
---|---|---|---|
Bedingung: | Neue Maschine | Garantie: | 1-jährig |
Name: | Vertikale isolierende Glasfertigungsstraße | Maximale Glasgröße: | 2500mm*3500mm (Wahl) |
Glasstärke: | 3 -15mm | ||
Markieren: | Übergangsgläserspüler,Luft |
Heiße Doppelverglasungs-Glasfertigungsstraße mit neue Luft-sich hin- und herbewegendem Technologie-Transfer-Glas

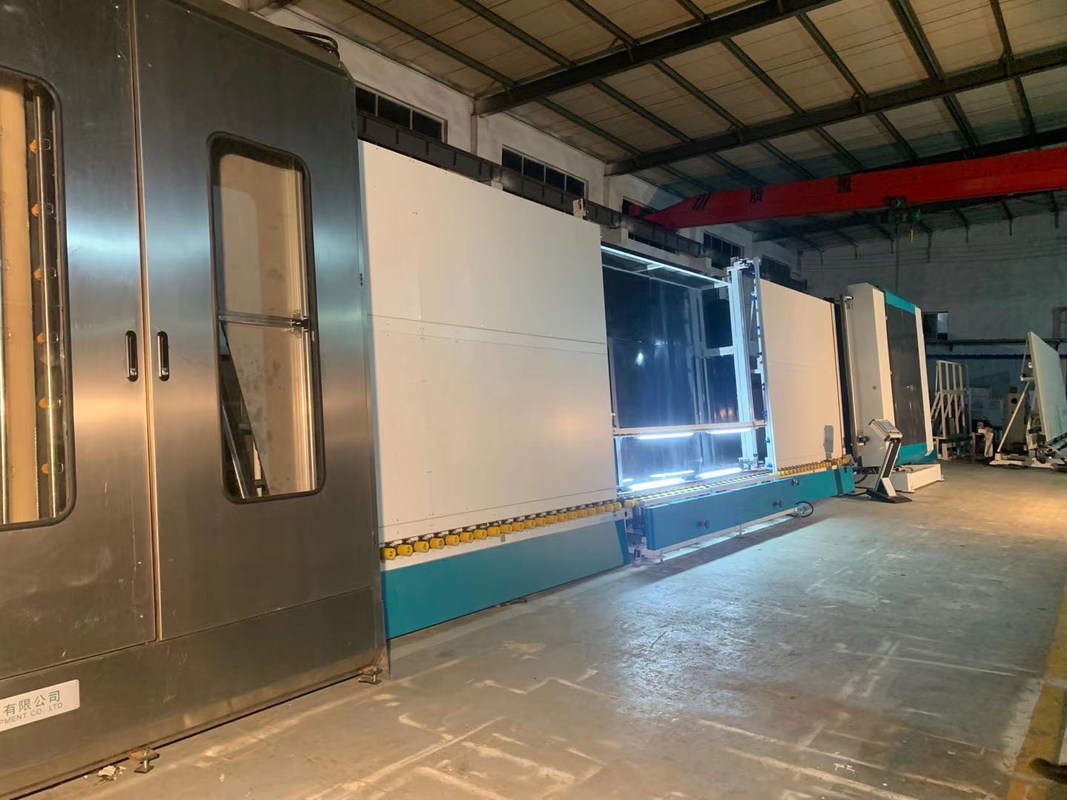

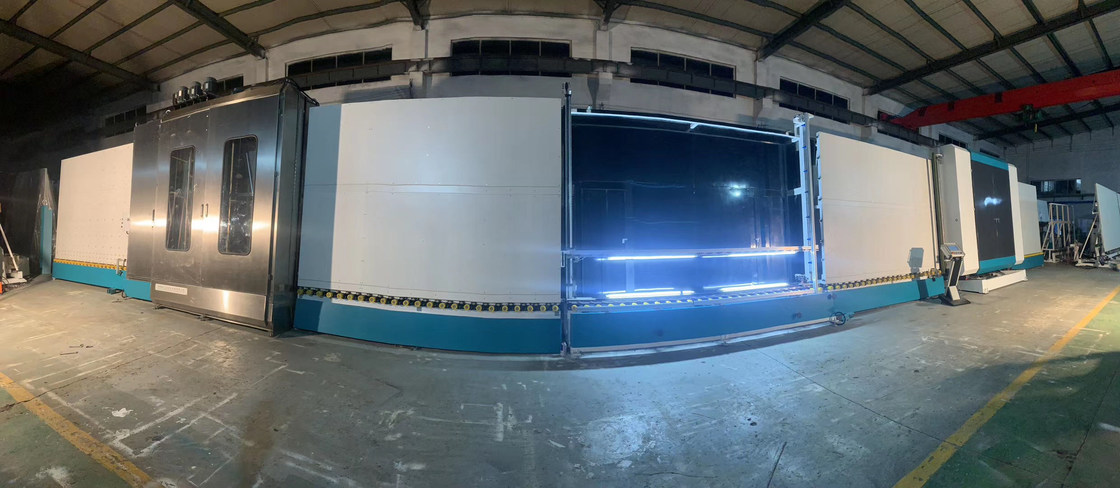

Vertikale isolierende Glasfertigungsstraße
Hauptmerkmale:
• Die Linie hat 7 Abschnitte:
01 Übergangsabschnitt;
Waschmaschine 02;
03 Durchflussquerschnitt;
04 Inspektion und Installationsabschnitt;
05 Übergangsabschnitt;
06 drückend und füllender Abschnitt;
07 Durchflussquerschnitt.
• Plc-Kontrollsystem, Touch Screen Schnittstelle
• Unter Verwendung Siemens-Servomotoren
• Anwendbar doppeltes Glas, dreifaches Glas produzieren
Optionale Funktionen:
• Schrittglas mit optionalen Rändern
• Geformtes Glas
• Füllendes Argongas automatisch
• Luft-sich hin- und herbewegende Technologie, zum des Glases zu übertragen
Zu verhindern, dass das Glas durch Räder verseucht und hinterlassend Spuren, um die hohe Qualität der IG-Produktion zu verbessern.
• 2 Stücke IG-Einheiten, Abschnitt total 8 drücken und füllend
Hauptmerkmale
• Zwei Stücke IGU konnten eingedrückt werden und gefülltes Gas, sobald Zeit, jedes IGU Argongas über 90% füllen könnte
• Das kann dem Drücken Teil, zu sein nicht in Form, indem man zwei Stücke IGU, besser verhindert werden drückt herein Zeit festsetzen einmal. 27s für jedes 1m*1m doppelte Glas erreichen, Arbeits-Leistungsfähigkeit in hohem Grade kann verbessern
• Hochgeschwindigkeits-IG-Produktlinie, haben wir Patentrechte in China im Jahre 2019 erhalten
• Lösen des Problems des Wartens auf das Arbeiten an dem Dichtungsroboter. Installierung von zwei Distanzscheibenrahmen für zwei IGU durch einen Arbeiter
• Automatisch Messglasgröße und Kennzeichnung (die Kennzeichnung kann erlaubt werden, bevor man drückt und nachdem man gedrückt hat), mit ERP-System (optional)
• Vom Übergangsteil zum Drücken des Teils, wird jedes Teil geteilt
• Passend für Massenproduktion in einer Fabrik. Ultraschnelle Geschwindigkeit
Details führen vom LJBZ2535G ein
• 01 Übergangsabschnitt
Beschichtungsentdeckungsmechanismus, automatische Entdeckung des niedrig--e Offlinefilmes
• Waschmaschine 02
Hauptmerkmal:
• Unter Verwendung 6 Stücke weicher Bürsten mit 0.1mm weichem Haar, kann niedrig--e Glas waschen
• Vorwäsche (optional)
• Neues Luftmesser verwendet Aluminiumprofil (Schnabeltier-Luft-Messer), die Größe des Lüftungsgitters wird justiert durch den Aluminiumprofilentenschnabel. Dieses kann die Zahl des Stellschraubens verringern, garantiert, dass jede Schraube nicht, und die Resonanz des Luftmessers vermeiden lose ist.
• Das Luftmesser kann die Breite des Luftmessers entsprechend der Stärke automatisch justieren
• Der Operationskasten mit waschender Geschwindigkeitsanzeige, kann waschende Geschwindigkeit (8-10m) genau anzeigen
• Automatische Temperaturüberwachung des Wasserbehälters, Auffüllen- mit Wassersystem
• Europäisches Schalldämpfersystem
• Edelstahlmaterial
• 03 Durchflussquerschnitt
• Speicherglas
• 04 Inspektion und Installationsabschnitt
Die neue Struktur dieses Abschnitts wird zu einer anhebenden Struktur des Inline-Strahls geändert (doppelter Strahl). Es ist einfach, das Glas zu kontrollieren und abzuwischen
• 05 Übergangsabschnitt
• Automatisches Maß der Glasstärke. Sie kann entsprechend tatsächlichem Bedarf beim Arbeiten verwendet werden.
• 06 drückend und füllender Abschnitt
Hauptmerkmal:
• Ultra-langes (2500mm*3500mm) isolierendes Glas kann zweimal zusammengedrückt werden
• Nimmt Förderband an, um Glas zu übertragen, benutzt Servomotor, um Glas zu drücken
• Die drückende Platte kann für einfache Wartung geöffnet sein
• Drängen des Brettes mit justierbarer Struktur, langlebiger Nutzungsdauer zu garantieren
• Füllen Sie automatisch Argongas mit bedeutender Dichtwirkung, höherer Argoninhalt
• Stellen Sie Zonen ein, um unterschiedliche Größe des Glases mit Dichtungsmethode der weiteren Verfolgung zu füllen verringert Argonverlust
• Kann Gaswert einstellen und den Prozess des Füllgases auf dem Touch Screen zeigen
• Fasten Sie, Sensor zur dauerhaften Steuerung des Gasabfüllvorgangs reagierend
• Gaskonzentration kann erreichen mehr als 90%
• Keine BedarfsBohrlöcher auf dem Distanzscheibenrahmen
• Standardgas ist Argongas
• 07 Durchflussquerschnitt
• Speicherglas
• An kann das Versiegeln Maschine angeschlossen werden
Technische Daten
Max. Glasgröße | 2500mm*3500mm |
Maximale Glasgröße für Füllgas | 2500mm*3200mm |
Min. Glasgröße | 280mm*450mm |
Glasstärke | 3-15mm |
Isolierende Glasstärke | 60mm |
Waschende Geschwindigkeit des Glases | 2-10m/min |
Glasförderergeschwindigkeit | 45m/min |
Waschende Bürsten | 3 Paare der weichen Bürsten mit 0.1mm Haar |
Wasserversorgung | Wasserverbrauch: Leitfähigkeit 0.5t/h: 40μs/cm |
Luftzufuhr | Fluss: 0.8m/min |
Luftdruck | ≥0.8MPa |
Gesamtleistung | 3P 380V 50HZ 40KW |
Maß | 23500*3500*3700mm |
Gewicht | 6500kg |
Elektrische Parameter
NAME | URSPRUNG | MARKE |
PLC | Deutschland | SIEMENS |
Niederspannungselektrogerät | Deutschland | SIEMENS |
Frequenzumsetzer | Deutschland | SIEMENS |
Servomotor für Schrittglas | Japan | FUJI |
Photoelektrischer Schalter | Deutschland | KRANK |
Mikroschalter | Taiwan | NEIGEN Sie |
Knopf und Anzeigelampe | Frankreich | SCHNEIDER |
Touch Screen | Taiwan | WEINVIEW |
Zwischenrelais | Japan | OMRON |
Bürstenmotor | China | QINGHUA |
Wasserpumpe | China | LINGXIAO |
Führer | Taiwan | HIWIN |
Pneumatische Komponenten | Taiwan | AIRTAC |
IG-Linie ohne Füllgas online |
