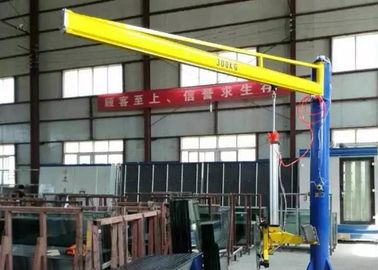

Glasvier anhebender freitragender Portalkran der Sauger-400KG

Heißer Verkaufs-Glas-Kragbalken-Kran mit vier anhebenden Saugern 400KG LJXJ400 und riesigem Glasladetisch

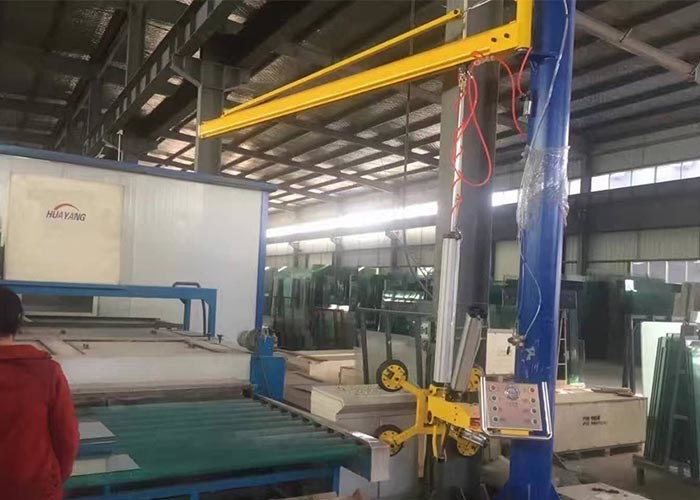

Freitragender Glaskran mit anhebendem Sauger

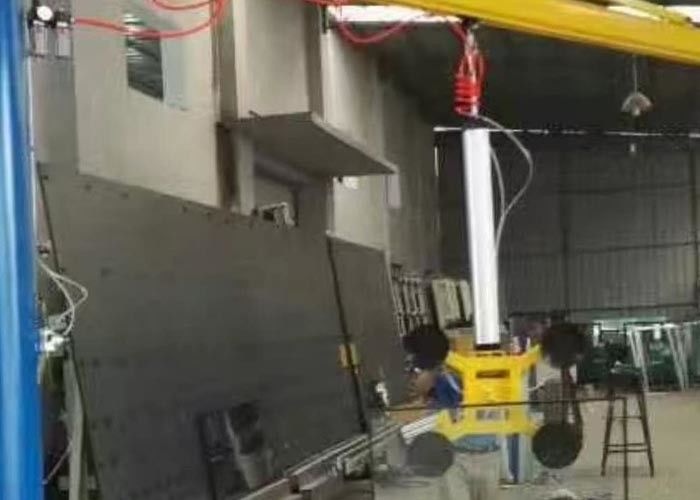

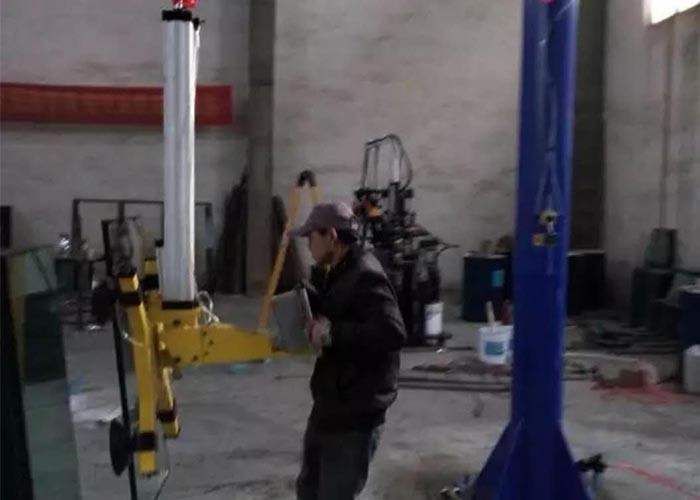

1. Dieser Vakuumglasheber ist- für die Behandlung des isolierenden Glasblattes.
2. Dieser Glasheber ist in der Lage, das Glasblatt mit 800kg anzuheben
3. Er ist, mit 5 Saugern sich auszurüsten. Aber der Sauger kann, des Kunden je nach Bedarf hinzuzufügen sein.
4. Die Ausrüstung ist stabil sicher, bedienungsfreundlich und.
5. Der Vakuumheber wird mit einem Warnlicht im Falle des Stromausfalls ausgerüstet, oder Vakuumdurchsickern, ein optisches und akustisches Signal geht sofort aus, den Betreiber zu warnen, Notbetrieb zu tun.

Parameter:

Anwendung für

- Isolierende Glasfertigungsstraße,
- Installierung des Glaszwischenwand-Systems,
- Be- und Entladungs-Glasblatt auf Glasschneidentabelle,
- Installierung des Autowindfanges.

Vollautomatischer Glasladetisch

• Technische Beschreibung:

1) Das Warnungssystem: mit zuverlässigem Vakuumentdeckungsgerät zu erscheinen kann anormale Situation automatische Warnung sein und Anzeige, kann benutzt werden, um zu steuern, wenn anormal und bestätigt werden die Vakuumwarnung, wenn anormal und unter dem Glas im Vakuumzustand zu garantieren; Wenn die Notaus, zum der Vakuumsauger in einem Glas im Vakuumzustand sicherzustellen, vermeiden, den Glasschaden wegen der anormalen Stillstandszeit zu vermeiden;

2)Das Operationsmuster: das Gerät hat Funktionen des automatischen Modus und des manuellen Arbeitsmodus zwei für Auswahl, die bequeme und intuitive Operation;

3)Die funktionierende Schnittstelle: Anzeige LCD-Bildschirm-, chinesische Anzeige, bequeme Bedienung;

4)Die Großrechner- und Stahlkonstruktion alle Rohrmittelverbindungen und -Verschluss der internationalen Qualität benutzen rechteckige; Rechteckige Stahlrohrstärke: over3-8mm

5) Das Material der Maschine ist gealtert worden, hat die Oberfläche Technologie Rost-entfernt, um Roststellen und Oberflächenoxidschicht zu entfernen, ist die untere Schicht mit hochwertiger Epoxidzündkapsel gespritzt worden, und die Oberfläche ist mit hochwertiger Automobilfarbe gespritzt worden.

• Ausführliche Arbeitsgänge::

Der Ganzarbeitsprozeß kann durch Steuerung PLC oder manuelle Steuerung vollendet werden. Der manuelle Arbeitsmodus ist für Ausrüstungsanpassung und -wartung hauptsächlich passend. Jede Aktion kann unabhängig abgeschlossen werden oder kann für normale Arbeit verwendet werden. Nachdem er das ladende Signal (manuell und automatisch) gegeben hat, dreht der Arm aufwärts ungefähr 95 Grad durch den Umwerfenmechanismus um, und die ganze Maschine beginnt, sich vorwärts zu bewegen. Wenn das Induktionsgerät auf dem Arm das Glas berührt, hört die ganze Maschine auf zu gehen. Die Vakuum-Anlage funktioniert, das Glas wird gesogen durch den Sauger durch Vakuum-Anlagen. Wenn der Vakuumdruck den gesetzten Druck erreicht, die Vakuumpumpehalt. Der teleskopische Pleuelstangemechanismus des Saugers hebt das Glas zurück und herauf 80 Millimeter durch den Arm-anhebenden Motor an. Das Stoppen, damit ungefähr 1,5 Sekunden des Glases wird aufgesogen, der große Arm sich vergewissern, der durch einen Motor angetrieben ist, um das Glas zur Getrieberolle aufzuheben. Die Saugschale unter dem Glas fängt an durchzubrennen, und der teleskopische Pleuelstangemechanismus macht die Saugschale und den Glasfall gleichzeitig. Wenn das Glas auf die Fördererrolle fällt, fährt die Handfeuerwaffe fort zu fallen, wird das Glas von der Saugschale getrennt, und der Förderer beginnt, das Glasblatt zur Vorderseite des Schaufelladers zu schicken und am Signalpunkt zu stoppen. Dann bewegt sich der ganze Rahmen automatisch, um die Nullstellung und die Halt zu finden. Auf das Signal von der Schnitttabelle wartend, kann das Glas zum Schnitttabelle mit der gleichen Geschwindigkeit als das Förderband auf der Schneidemaschine geschickt werden. Nachdem das Glas ausgesendet ist, den Arbeitszyklus automatisch wiederholen. Die Maschine kann irgendeine Position entsprechend der erforderlichen Glasstärke vorwählen.

• Technischer Parameter:

• , Blattgröße: Minimale Größe: 2400 *1500mm (Simplexladen)
• , Maximale ladende Größe: 6100 x 3300 Millimeter
• , Glasblechdicke: 3 | 19mm
• , Arbeitsabsorptionstiefe: 700 Millimeter
• , gehende Geschwindigkeit der X-Achse: 5-25m/min (justierbar)
• , gehende Geschwindigkeit der Y-Achse: 8-12 m/min (justierbar)
• , Geschwindigkeit übermittelnd: 5-25m/min (justierbar)
• , Zahl von Armen des leichten Schlages: 12 Arme (doppeltes Seitenladen)
• , Zahl von einarmigen Saugern: drei
• , Ladende Art: Doppeltes Seitenladen
• , Arbeitszyklus: 60S (30S für jede zusätzliche Position)
• , Installationsstromversorgung: AC380V/50HZ (spezielle Umstände können entsprechend Kundenanforderungen justiert werden)
• , Installationsgesamtleistung: 8-17 Kilowatt
• , Druckluft: 0.6-0.8 Mpa;
• , Vakuum: -50-99 Kpa (justierbar entsprechend Glasstärke)
• , Funktionstabellenhöhe: 900 + 20mm
• , Maschinengröße: 4650 x 2980 x 900mm
• Elektrogerätkonfiguration:

1), PLC-Prüfer: Delta;

2), Frequenzumsetzer: Delta;

3), Touch Screen: Delta;

4), Kontaktgeberschalter: Schneider;

5), Leistungsschalter: Chint;

6), Schaltnetzteil: Delta;

7), Steuertransformatoren: Chint;

8), elektromagnetisches hauptsächlichventil: Airtac;

9), photoelektrischer Schalter: Guangchuan/puruide/aotongmike;

10)Näherungsschalter: Guangchuan/puruide/aotongmike;

Anmerkung: Abhängig von der Lieferfrist und der technischen Verbesserung behält sich die Produktionsfirma das Recht vor, die Teile der gleichen waagerecht ausgerichteten Marke zu ersetzen.
