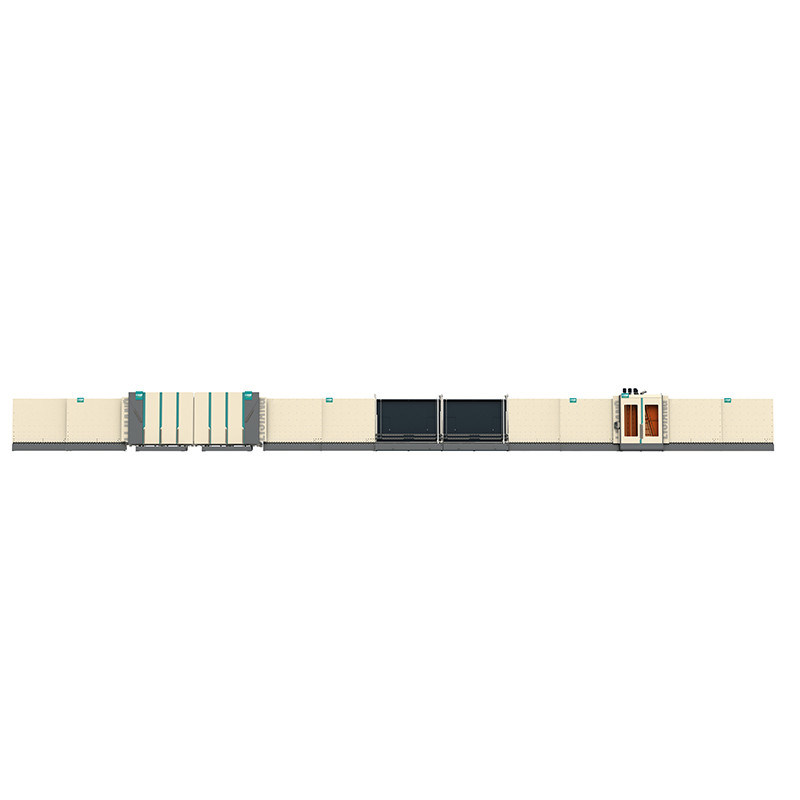

Produktdetails:
|
| Markenname: | Jinan Lijiang Glass | Isolierende Glasstärke: | 50mm |
|---|---|---|---|
| Maß (L*W*H): | 23500mm*3500mm*3700mm | Max.glass-Größe: | 2500*4500mm |
| Min.glass-Größe: | 300*450mm | Glasstärke: | 3-12mm |
| Gewicht: | 7000kgs | Spannung: | 380V 50Hz |
| Markieren: | Vertikale isolierende Glasfertigungsstraße,Zwischenwand-isolierende Glasfertigungsstraße,Vertikale isolierende Glasmaschine |
||
Verbiegende Maschine der Aluminiumdistanzscheibe
L 1*1m Distanzscheibenrahmen war Biegung um 17s.
Der Fehler des Distanzscheibenrahmenwinkels ist innerhalb 0.1mm.
Ich kann Aluminiumdistanzscheibe /technoform /Alupro /thermix/ verbiegen
L Distanzscheibe schließen automatisch und Schnitt an.
L Maschine stoppen automatisch wenn der Distanzscheibengebrauch oben.
L Stützununterbrochenes Verbiegen, der Distanzscheibenverbindung beim Verbiegen und Schnitt automatisch zu vermeiden
L schließen automatisch die Distanzscheibe - Verbindungsstück an
L Fernsteuerungsfunktion
L USB-Inputfunktion, kann es lesen, Daten direkt zu übertreffen
L Ersatzteile von aller Maschine haben Kennzeichnung, die für Kundendienst bequem ist
L Hochleistungsverbindungsstücke, Bequemlichkeit und Sicherheit für Installation und Entstörung
L Magnetventilgebrauch Taiwan Airtac
L deutsches Siemens plc-Kontrollsystem
L Servosteuerungssystem Japans Fuji
L 12 Speicherdistanzscheibeneinheiten (Wahl)
L Swisspacer-/edelstahl-/Allmetal-Edelstahl /option)
(Edelstahl und warme Randdistanzscheibe können nicht auf einmal existieren)
L Bohrloch für das Gasfüllen (Wahl)
L Distanzscheibentintenstrahldrucken, verschiedene Farbe ist verfügbar für Firmenlogo oder Produktionsdatum (Wahl)
L Laber-Drucken (Wahl)
L Scanner-Scan-zweimaßcode, Strichkode (Wahl)
L unterschiedliches drückendes Rad für Bogenrahmen, genauer als das verbiegende Werkzeug
Besonders für den Hexagon- und Achteckrahmen (optional)
L ERP (optional)
Anmerkung: Verbiegendes Werkzeug
*For Rechteckrahmen dort haben drei, die Größe (6A/9A/12A) höflich war
Anderer Größenbedarf Extra-Größe 42$/per zahlen
* für Kreis-, Hexagon- und Achteckrahmen, Größe 300$/per
Technischer hauptsächlichparameter
| Max.bending-Größe | 2000*2000mm |
| Min.bending-Größe | 250*200mm |
| Aluminiumdistanzscheibenbreite | 6-27A |
| Bogen-Radius | 60°-150° |
| 6A-16A | |
| Maßfehler: | ≤±0.5mm |
| Winkelfehler | ≤±1º |
| 1m*1m Aluminiumdistanzscheibe | 17s |
| Luftzufuhr | ≥0.65MPa |
| Gesamtleistung | AC220/380V 50Hz 2.5KW |
| Maß | 10500mm*2200mm*2600mm |
Hauptkomponenten der verbiegenden Maschine der Distanzscheibe
| NAME | MARKE |
| PLC | DEUTSCHES SIEMENS |
| Elektrischer Apparat der Niederspannung | DEUTSCHES SIEMENS |
| Servomotor | DEUTSCHES SIEMENS |
| Servofahrer | DEUTSCHES SIEMENS |
| Relais | JAPAN OMRON |
| Dreiergruppe | Taiwan AIRTAC |
| Zylinder | Taiwan AIRTAC |
| TOUCH SCREEN | Taiwan WEINVIEW |
| Schalterenergie | Taiwan NEIGEN |
| FÜHRER | Taiwan TBI |
| Magnetventil | Taiwan AIRTAC |
| Sensor | KOREA AUTONICS |
Versiegelnder Roboter
² Anwendung
LJTJ2535/LJTJ2025 ist der späteste automatische vertikale isolierende Glasdichtungsroboter. Es wird verwendet, um doppelverglastes Glas durch die a-Komponente und b-Komponente zusammen mischen entsprechend einem bestimmten Prozentsatz zu beschichten. Angewandtes sich/Dreiergruppe/geformte und getretene Gläser zu verdoppeln (optional) mit stabiler Leistung und einfacher Operation.
1, mechanischer Kopf wird in Front gelegt
Erzielen Sie die wirkliche Verbindung mit IG-Linie, wenn Sie getretenes Glas tun.
2, Speicherfunktion
Es kann drei Stücke isolierende Gläser auf den drei Gurten speichern (weniger als 1.8m.), es benötigt 2 einstellt mehr Servomotoren, Kontrollsysteme.
3, acht Servos
Der Roboter benutzt acht YASKAWA-Servos, vier von ihnen Steuergetriebeteile, in den anderen vier Servos, sie steuern Sauger und hebt an, fährt und Vorwärts u. Rückwärtsbewegung und dreht.
Einzelnes Kleber-System
Ausgerüstet mit einzelner a-Komponente und einzelner b-Komponente.
Doppelte Kleber-Systeme (Wahl)
Ausgerüstet mit zwei Sätzen a-Komponenten und zwei Sätzen b-Komponenten, die für zwei Arten Dichtungsmittel, wie Silikonkautschuk, Polysulphongummi und Silikonmontagekleber benutzt werden können.
Doppeltes /triple formte,/trat die Glasfunktion (optional)
Mit der Entwicklung der Aktualisierung von Technologie, kann der versiegelnde Roboter acht geformte Gläser entsprechend dem Glasmarkt beschichten. (aber es ist optionale Funktion, vor Auftrag, den diese Funktion Hersteller bestätigen sollte)
Elektrisches Proportionalventil: die Gummidüse passte den Glasabstand ist perfekter und stabil.
Pumpe A &Pump B
Gebrauch Taiwan-Airtac
Der Glasrand und die Ecke ist ohne Luftblasen, glatte Oberfläche, kein Bedarf, die Ecke zu schneiden voll
Synchrones Gurtgetriebe
zu das Glas machen, das glatt mit der genauen Positionierung übertragen wird
Schalterventil der elektrischen und Druckluft: Stellen Sie elektrischen automatischen Schalter, stabile Leistung und Uniformbeschichtung sicher.
