Produktdetails:
|
| Name: | Freitragender Glaskran | Vorteil: | mit anhebendem Sauger |
|---|---|---|---|
| Maximales anhebendes Gewicht: | 260/500/800kg | Luftregulierungsteile: | Airtac |
| Saugschalen: | 2-8 | Gleitmethode: | Handbuch |
| Markieren: | 800KG Glas freitragender Jib Crane,500KG Glas freitragender Jib Crane,Ladende Entleerungsglasmaschine 260KG |
||
Glas-260KG500kg800kg freitragender Jib Crane für isolierendes lamilated Glasglas

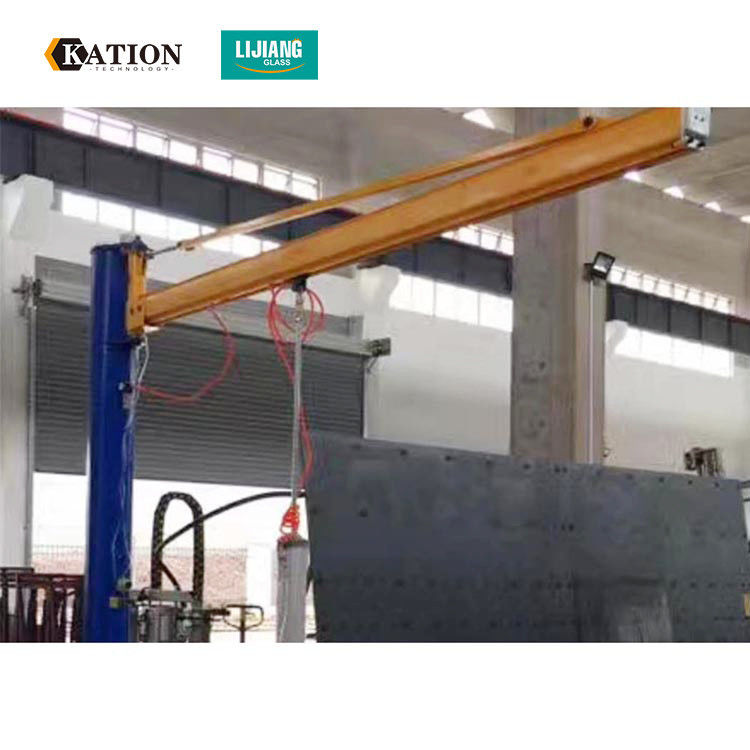

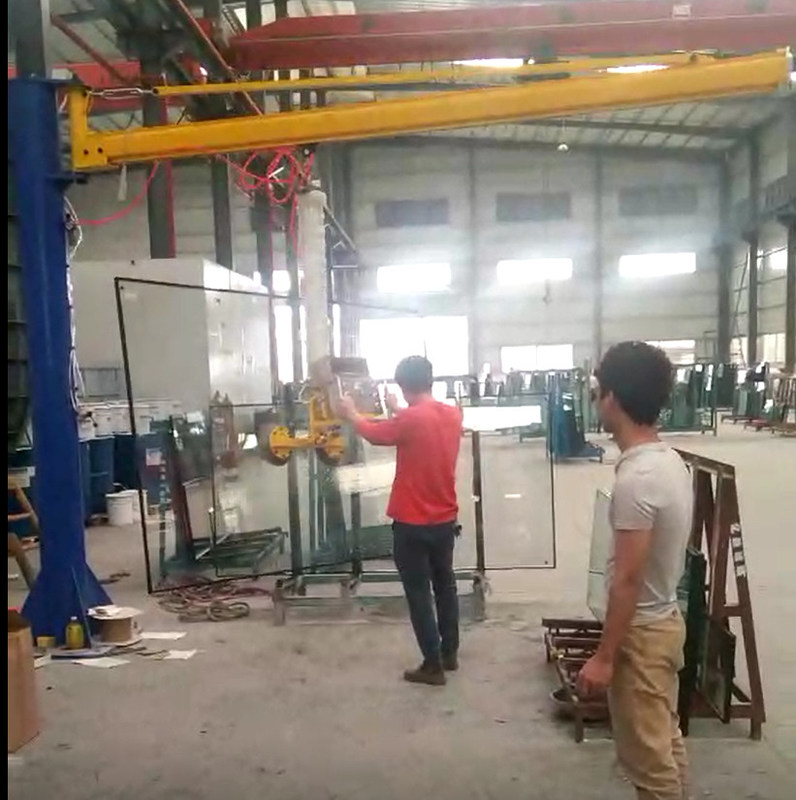

Freitragender Glaskran mit anhebendem Sauger
1.Suitable für bewegendes isolierendes Glas, ausgeglichenes Glas, Glaszwischenwand, Bau vor Ort der tiefen Glasverarbeitung und
photo-voltaisches Solarglas.
2.Maximum Tragfähigkeit ist 300Kg, max. Glasgröße kann bis 8m (Länge) ×4m (Breite) erreichen.
3.It kann das Glas mit verschiedenem Grad drehen.
4.Equipped mit Gasspeicherfunktion, die Maschine kann 20, Minuten ohne Gas zu bearbeiten fortfahren.
Parameter:
| Max Glass-Gewicht | 500KG | |
| Rotationswinkel |
Drehen Sie ° 90 Leichter Schlag 90° |
Link und recht Auf und ab |
| Saugschalen | 6 Stücke | |
| Schalen-Materialien | Silikon | |
| Schieben von Methode | Handbuch | |
| Spaltenhöhe | 4 Meter | Gasspeicherfunktion |
| Armlänge | 4 Meter | |
| Luftregulierungsteile | Airtac |
| Max Glass-Gewicht | 400KG | |
| Rotationswinkel |
Drehen Sie ° 90 Leichter Schlag 90° |
Link und recht Auf und ab |
| Saugschalen | 2 Stücke | |
| Schalen-Materialien | Silione | |
| Schieben von Methode | Handbuch | |
| Spaltenhöhe | 4 Meter | Gasspeicherfunktion |
| Armlänge | 4 Meter | |
| Luftregulierungsteile | Airtac |
| Max Glass-Gewicht | 360KG | |
| Rotationswinkel | 90° | Link und recht |
| Saugschalen | 4 Stücke | |
| Schalen-Materialien | Silikon | |
| Schieben von Methode | Handbuch | |
| Spaltenhöhe | 4 Meter | Gasspeicherfunktion |
| Armlänge | 4 Meter | |
| Luftregulierungsteile | Airtac |
| Max Glass-Gewicht | 360KG | |
| Rotationswinkel | 90° | Link und recht |
| Saugschalen | 4 Stücke | |
| Schalen-Materialien | Silikon | |
| Schieben von Methode | Handbuch | |
| Spaltenhöhe | 4 Meter | Gasspeicherfunktion |
| Armlänge | 4 Meter | |
| Luftregulierungsteile | Airtac |
Anwendung für
- Isolierende Glasfertigungsstraße,
- Installierung des Glaszwischenwand-Systems,
- Be- und Entladungs-Glasblatt auf Glasschneidentabelle,
- Installierung des Autowindfanges.
Vakuumelektrischer Saugschalenglasheber KX4
|
Produkt-Name
|
Pneumatischer Glasvakuumheber
|
||
|
Saugnapfgröße Millimeter
|
300mm (vereinheitlichte Standardsaugschalengröße, jedes Gerät kann im Common verwendet werden)
|
||
|
Einzelne Saugschale, die Kilogramm trägt
|
100KG (die tatsächliche Testlast kann mehr als 180KG erreichen)
|
||
|
Rotationsfunktion
|
manuelle Rotation 360° (spezielles arbeitssparendes Gerät, sicher und zuverlässig, einfach zu benützen)
|
||
|
Funktion des leichten Schlages
|
90° pneumatischer leichter Schlag
|
||
|
Spannung DC
|
DC12V (eingebaute 2 Batterien für lange Batteriedauer)
|
||
|
Ausdauer
|
Es kann für 3-5 Tage nach einem Vorwurf verwendet werden, und 2 Körperverletzungen können abwechselnd benutzt werden
|
||
|
Erweiterungsstange Millimeter
|
500MM (Länge von einer Seite, spezielle Glasspezifikationen kann besonders angefertigt werden)
|
||
|
Kontrollsystem
|
Verdrahteter Fernsteuerungssog und Freigabe, drahtlose Fernbedienung optional.
|
||
|
Kundengerecht
|
Anmerkung: Sie kann entsprechend den spezifischen Prozessanforderungen Ihre Firma, Werkstückgröße und Gewicht besonders angefertigt werden.
|
||
|
Gewichtsstandard
|
Herkömmliche Glasgewicht = Länge × Breite × Stärke × Glasdichte 2.5÷1000 000 = Glasgewicht
Beispiel: 3660×2440×19×2.5÷1000 000=424KG |
||
|
Sicherheitsfaktor
|
Entsprechend den europäischen CER-Sicherheitsvorschriften auf Hebezeug und den Sicherheitsvorschriften in den deutschen Unfallverhütungsvorschriften UVV 18 und in VHG 9a, ist- der beste Sicherheitsfaktor für Vakuumspreizer 2,0. Zum Beispiel ist die einzelne Saugkraft der Schale des Sog FSRL280 3139N, geteilt durch den Sicherheitsfaktor 2,0, die Last ist 1570N.
|
||
Als professinal isolierende Glasmaschinenfertigung in China, ausgenommen Material wie Moleculaer-Sieb und Aluminiumdistanzscheibe und Dichtungsmittel. Wir sind am Develping und am Produzieren automatische vertikale insulaing Glas- Verarbeitungsfertigungsstraße, das vertikale niedrig--e Glas-egde gut, das und so weiter Maschine, automatice Roboterinsulaiting Glasfertigungsstraße löscht.
Automatischer Glasschaufellader für das Isolieren der Glasverarbeitung
Vertikaler Ladetisch LJASP 3525 der isolierenden Glasmaschine
A.Technical-Leistung:
1. Alle Großrechner von den Ausrüstungsgebrauchsqualitätsrechteck-Stahlrohrgruppen des nationalen Standards geschweißt und mit Bolzen gepasst.
Kontrollsystem 2.Electric von Ausrüstungsgebrauch Schneider-Markenmodulen von elektrischem; Programmsteuergebrauch importierte programmierbaren Prüfer SIMENS, gepasst mit Fingerspitzentablett.
Maschine 3.The war mit kurzem Auftritt entworfen und anpaßt sich an die moderne Fabrik mit sicheren Zeichen und zum Euro-Iec-Standard vom Entwurf bis Fertigung und Installation zu beziehen.
| TECHNISCHE DATEN | |
| Maximale Glasgröße | 2500*3500mm |
| 2000*2500mm | |
| Glasstärke | 3-12mm |
| Luftquelle | 0.8Mpa |
| Energie | 3P 380V/1P+N 220V 50Hz 38KW |
| Maschinen-Größe | 3200*2800*1800mm |
| 2600*2800*1800mm | |
Technischer Parameter B.Mainly:
maximale Glasgröße 1.Loading: L X W = 3500 x 2500 Millimeter
Ladende min. Glasgröße: L X W = 800 x 600 Millimeter
Glasstärke: (3-10mm)
2.Dimension des Ladetischs ca.:
L X W X H= 3700mm x 2800mm x 2500mm+ Unterseitenunterstützung 530mm (±30mm)
benutzt vertikaler Ladetisch 3.The Servomotor als Ansteuersystem und alle Motoren mit stufenlos regelbaren Geschwindigkeiten, die Übergangsgeschwindigkeit dieser Tabelle ist 2-35m/min; Ladende Zykluszeit: 35S
voll-geschlossenes Kontrollsystem der Schleife 4.Adopts für die genaue Positionierung für die Maschine und das stabile laufende System; Konfigurationsbeschreibung
5.The, welches die horizontale Bewegung des Armes gesteuert durch Servomotor und genaues Getriebe, Zahnstange-Antrieb kippt;
Struktur 6.Lifting: Servomotor und genauer Getriebesteuer- und synchronergurt-Antrieb;
Schalenrahmen des Sog 7.The, der Struktur kippt: Servomotor und genaue Getriebesteuerung und Pleuelstange-Antrieb ankurbeln;
Struktur des Übergangs 8.Bottom, Servomotor und genauer Getriebesteuer- und Ketten-Antrieb.
9. volldigitale Steuerung von 4 Achse mit der genauen Positionierung und schneller Flexibilität; Alle Geschwindigkeit kann sein
justierbar entsprechend Fertigungsstraßegeschwindigkeit.
10.Super HMI den laufenden Status und den Systemparameter der Ausrüstung überwachen; Sie kann Daten entsprechend unterschiedlicher Glasgestellhöhe und Winkel und die gegenwärtige Produktionsverlagerung auch einstellen oder notieren einstellen.
System der Pumpe 11.Vacuum: rotierende blattartige Vakuumpumpe des in hohem Grade effektiven Mono-blockes;
Saugschalen: Gebrauch importierte Art der PFsaugschalen ¢120MM
12. Luftkompressenversorgung: 5-7bar, 30L/min; Druckluftversorgung: 5-7bar, 30L/Minute;
Versorgung 13.Power: 380V, 50HZ, 3 Phasen,
Als professinal isolierende Glasmaschinenfertigung in China, ausgenommen Material wie Moleculaer-Sieb und Aluminiumdistanzscheibe und Dichtungsmittel. Wir sind am Develping und am Produzieren automatische vertikale insulaing Glas- Verarbeitungsfertigungsstraße, das vertikale niedrig--e Glas-egde gut, das und so weiter Maschine, automatice Roboterinsulaiting Glasfertigungsstraße löscht.
Q: Was ist die Zahlungsbedingung?
: T/T, L/C und andere Zahlungsbedingungen konnten ausgehandelt werden.
Q: Über diese Maschine ist was die Garantie?
: Garantie 1).Our für 12 Monate.
2)die technische Unterstützung .24 Stunde durch E-Mail oder das Nennen
Handbuch 3).English und Videotutorium
4).We stellt die verbrauchbaren Teile zu einem Agenturpreis zur Verfügung
5).24 Stunden auf Linie Service jeden Tag, freie technische Unterstützung.
Q: Wie über Ihre Garantie?
: Im Allgemeinen ist unsere Garantie ein Jahr. Innerhalb des Garantiezeitraums können wir Technikunterstützung, Feedback anbieten zu Ihnen innerhalb 24 Stunden und Ihnen zu helfen, Ihren Problemprüfer frei zu reparieren, sogar ist er nicht von unserer Fabrik
Q: Können wir Ihre Fabrik vor Auftrag besichtigen?
: Ja Willkommen wir und laden Sie herzlichst ein, oder Ihr Team, zum unserer Fabrik zu besichtigen, helfen wir, Hotel zu vereinbaren und Sie vom Flughafen aufzuheben.
Q: Was ist die Lieferbedingung?
: Höchstens von der Zeit, haben wir Vorrat in der Fabrik. Wenn es keinen Vorrat normalerweise gibt beträgt die Lieferfrist 15-20 Werktage nach Hinterlegungsbestätigung. Wenn Sie im dringenden Bedürfnis sind, können wir spezielle, Vorkehrung für Sie zu treffen erwägen.
Q: Wie über die Verpackung für Maschine, wird es sicher während des Transportes geschützt?
: Prüfungskammer wird durch Standardexportholzkiste für äußeres Paket verpackt und Stretchfolie für inneres Paket, wird sie nicht geschädigt. Wir haben viele Prüfmaschinen im Ausland durch Meer oder auf dem Luftweg ohne Schaden geliefert.
