Produktdetails:
|
| Markenname: | LIJIANG | Isolierende Glasstärke: | 5cm |
|---|---|---|---|
| Maß (l*w*h): | 23000mm*3000mm*3500mm | Max.glass-Größe: | 2500*5000MM |
| Min.glass-Größe: | 300*450mm | Glasstärke: | 3-15mm |
| Gewicht: | 5000kg | Spannung: | 380V 50HZ |
| Spannung: | 380v | Gesamtleistung: | 41KW |
| Waschende Geschwindigkeit: | 15m/min | Bürsten: | 6 |
| Markieren: | 15m/Min Insulating Glass Production Line,Gläserspüler 15m/Min Insulating,Gläserspüler für Fenster |
||
1, ladendes Teil
Zu das niedrig--e Glas zu vermeiden setzte umgekehrte Seite und lässt Radkennzeichen oder -kratzer niedrig--e Beschichtung, die wir Beschichtungsinspektion - den leitfähigen Metallfilm verwenden (andere Firma verwenden die photoelektrische Entdeckung, harte für höhere Beschichtung der transparenten Folie zu erkennen)
(Nylon- und Polyurethan- + Metallspalte

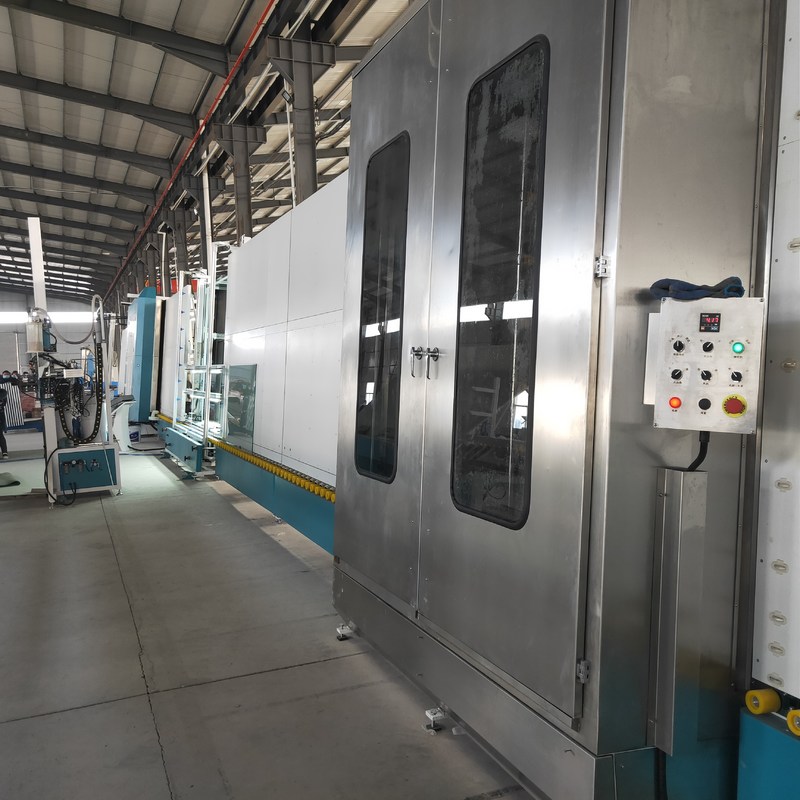

2, Waschen und trocknendes Teil
* drei weiche Bürsten der Paare können niedrig--e Glas waschen und normales Glas, der Durchmesser ist kleiner als 0.1mm.
* Materialien sind Edelstahl.
* Windmesser ist Flossentwurf, hält es immer das Recht und den passenden Abstand 3mm zwischen der Glasoberfläche und dem Windmesser (selben wie LISEC-Struktur (Anmerkung: 3mm ist der beste trocknende Abstand)
Es gibt ein gemeinsames allgemeinhingerät. Als die Glasstärke geändert wurde, kann sich das Luftmesser vorwärts bewegen und den Abstand rückwärts justieren, damit der relative Abstand zwischen dem Windmesser und dem Glas konstant ist, um den Schaden der Glasschicht zu vermeiden wegen der Änderung der Glasstärke.
* das Pressungrad der vorderen und Rückseite sind ganz aktiv sich zu bewegen und zu übermitteln. Kein mater die Glasgröße ist (8mm), es garantieren ganz dem Glasdurchlauf durch glatt großes kleines/stark/dünn. (Selben wie LISEC)
3, Teil ermittelnd
4, Versammlungsteil
Die anhebende Struktur des eingebauten Strahls (doppelte Strahlen) bequem für ermitteln und wischen das Glas ab
5, Gasfüllung und drücken Teil
1, Stärkemaß: der Zylinder fährt den elektronischen Machthaber, um die Glasstärke und Aluminiumdie rahmenbreite zu messen, um Parameter für Inflation und das Servodrücken zur Verfügung zu stellen
2, synchrones Gurtstrahlnbewegen: synchroner Gurtstrahl bewegt sich entsprechend der Glasstärke und Aluminiumder rahmenbreite, zu garantieren, dass das Inflationsloch zwischen dem ersten und zweiten Glasaluminiumrahmen gewesen ist, zum des Abstandes aufzublasen (Wert kommen von DC-Ventilstößel und vom elektronischen Machthaber)
3, gaben die Argongaskonzentration in Touch Screen nach Ansicht des erforderten Kunden ein
4, Anzeigen-Funktion: Touch Screen zeigt die füllende Verarbeitung des ganzen Argongases, Sie kennt sehr klares an, wie viel bereits Argongas nach innen archivierte
E, GASEN Füllung von der Unterseite
(Alte Art)
Das drückende Teil war Verteilung in 4 Teile (pro 800mm), als der kleine Durchlauf des Glases (weniger als 800mm) durch den Drücken und Gasfüllungsabschnitt, nur ein Teil Arbeit.
Wenn mehr als 800mm als weniger als 1600mm, es werden, bearbeiten zwei Teile, benötigen nicht die ganze füllende Abschnittarbeit der Presse und des Gases. sie kann das Argonglas sparen.
F, Seitendichtungsweise folgt dem Versiegeln (neuer Typ)
(Maschinenseite lassen einen Sauerstoff-Sensor mit 7-8 Punkte ermitteln.
Justierbare drückende Teile G
nach der Anwendung einiger Zeit 1, haben dort Druck, nachdem er im drückenden Rahmen geschweißt hat, so Probleme außer Form, ist unvermeidlich (Maschine kann DGU nicht richtig, gleichmäßig und fest drücken)
Für diese ungleiche unvermeidliche Frage sind hier unsere Lösung
2, Leitspindeldrücken
H-Luft-Unterstützungsförderer (optionale Funktion)
Garantieren Sie dem DGU-Innere, das ohne Radkennzeichen sauber ist
Nachdem sie sich gewaschen hat und vorher gedrückt hat, sind alle Luftunterstützung
I-Stromkomponenten
Wir verwenden yaskava Deutschlands simens/Japan
Verbiegende Maschine der Aluminiumdistanzscheibe
L 1*1m Distanzscheibenrahmen war Biegung um 17s.
Der Fehler des Distanzscheibenrahmenwinkels ist innerhalb 0.1mm.
Ich kann Aluminiumdistanzscheibe /technoform /Alupro /thermix/ verbiegen
L Distanzscheibe automatisch anschließen und schneiden.
L bearbeiten automatisch Halt wenn der Distanzscheibengebrauch oben maschinell.
L Stützununterbrochenes Verbiegen, der Distanzscheibenverbindung beim Verbiegen und Schnitt automatisch zu vermeiden
L schließen automatisch die Distanzscheibe - Verbindungsstück an
L Fernsteuerungsfunktion
L USB gab Funktion ein, es kann lesen, Daten direkt zu übertreffen
L Ersatzteile aller Maschine haben Kennzeichnung, die für Kundendienst bequem ist
L Hochleistungsverbindungsstücke, Bequemlichkeit und Sicherheit für Installation und Entstörung
L Magnetventilgebrauch Taiwan Airtac
L deutsches Siemens plc-Kontrollsystem
L Servosteuerungssystem Japans Fuji
L 12 Speicherdistanzscheibeneinheiten (Wahl)
L Swisspacer-/edelstahl-/Allmetal-Edelstahl /option)
(Edelstahl und warme Randdistanzscheibe können nicht auf einmal existieren)
L Bohrloch für das Gasfüllen (Wahl)
L Distanzscheibentintenstrahldrucken, verschiedene Farbe ist verfügbar für Firmenlogo oder Produktionsdatum (Wahl)
L Laber Druck (Wahl)
L Scanner-Scan-zweimaßcode, Strichkode (Wahl)
L unterschiedliches drückendes Rad für Bogenrahmen, genauer als das verbiegende Werkzeug
Besonders für den Hexagon- und Achteckrahmen (optional)
L ERP (optional)
Anmerkung: Verbiegendes Werkzeug
*For Rechteckrahmen dort haben drei, die Größe (6A/9A/12A) höflich war
Anderer Größenbedarf Extra-Größe 42$/per zahlen
* für Kreis-, Hexagon- und Achteckrahmen, Größe 300$/per
Technischer hauptsächlichparameter
| Max.bending-Größe | 2000*2000mm |
| Min.bending-Größe | 250*200mm |
| Aluminiumdistanzscheibenbreite | 6-27A |
| Bogen-Radius | 60°-150° |
| 6A-16A | |
| Maßfehler: | ≤±0.5mm |
| Winkelfehler | ≤±1º |
| 1m*1m Aluminiumdistanzscheibe | 17s |
| Luftzufuhr | ≥0.65MPa |
| Gesamtleistung | AC220/380V 50Hz 2.5KW |
| Maß | 10500mm*2200mm*2600mm |
Hauptkomponenten der verbiegenden Maschine der Distanzscheibe
| NAME | MARKE |
| PLC | DEUTSCHES SIEMENS |
| Elektrischer Apparat der Niederspannung | DEUTSCHES SIEMENS |
| Servomotor | DEUTSCHES SIEMENS |
| Servofahrer | DEUTSCHES SIEMENS |
| Relais | JAPAN OMRON |
| Dreiergruppe | Taiwan AIRTAC |
| Zylinder | Taiwan AIRTAC |
| TOUCH SCREEN | Taiwan WEINVIEW |
| Schalterenergie | Taiwan NEIGEN |
| FÜHRER | Taiwan TBI |
| Magnetventil | Taiwan AIRTAC |
| Sensor | KOREA AUTONICS |
Versiegelnder Roboter
² Anwendung
LJTJ2535/LJTJ2025 ist der späteste automatische vertikale isolierende Glasdichtungsroboter. Es wird verwendet, um doppelverglastes Glas durch die a-Komponente und b-Komponente zusammen mischen entsprechend einem bestimmten Prozentsatz zu beschichten. Angewandtes sich/Dreiergruppe/geformte und getretene Gläser zu verdoppeln (optional) mit stabiler Leistung und einfacher Operation.
1, mechanischer Kopf wird in Front gelegt
Erzielen Sie die wirkliche Verbindung mit IG-Linie, wenn Sie getretenes Glas tun.
2, Speicherfunktion
Es kann drei Stücke isolierende Gläser auf den drei Gurten speichern (weniger als 1.8m.), es benötigt 2 einstellt mehr Servomotoren, Kontrollsysteme.
3, acht Servos
Der Roboter benutzt acht YASKAWA-Servos, vier von ihnen Steuergetriebeteile, in den anderen vier Servos, sie steuern Sauger und hebt an, fährt und Vorwärts u. Rückwärtsbewegung und dreht.
Einzelnes Kleber-System
Ausgerüstet mit einzelner a-Komponente und einzelner b-Komponente.
Doppelte Kleber-Systeme (Wahl)
Ausgerüstet mit zwei Sätzen a-Komponenten und zwei Sätzen b-Komponenten, die für zwei Arten Dichtungsmittel, wie Silikonkautschuk, Polysulphongummi und Silikonmontagekleber benutzt werden können.
Doppeltes /triple formte,/trat die Glasfunktion (optional)
Mit der Entwicklung der Aktualisierung von Technologie, kann der versiegelnde Roboter acht geformte Gläser entsprechend dem Glasmarkt beschichten. (aber es ist optionale Funktion, vor Auftrag, den diese Funktion Hersteller bestätigen sollte)
Elektrisches Proportionalventil: die Gummidüse passte den Glasabstand ist perfekter und stabil.
Pumpe A &Pump B
Gebrauch Taiwan-Airtac
Der Glasrand und die Ecke ist ohne Luftblasen, glatte Oberfläche, kein Bedarf, die Ecke zu schneiden voll
Synchrones Gurtgetriebe
zu das Glas machen, das glatt mit der genauen Positionierung übertragen wird
Schalterventil der elektrischen und Druckluft: Stellen Sie elektrischen automatischen Schalter, stabile Leistung und Uniformbeschichtung sicher.
