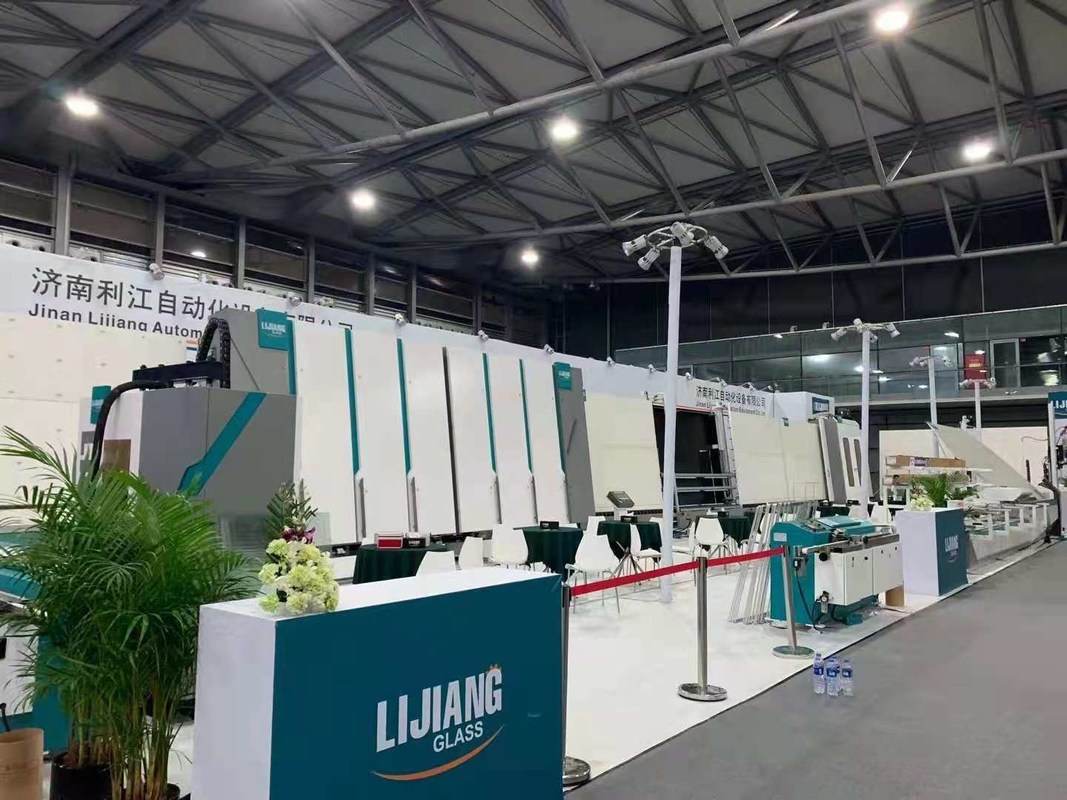

Doppelverglaste isolierende Glasfertigungsstraße-riesige Größe 3300*7000mm

Riesige Größe 3300*7000mm der Doppelverglasungs-isolierende Glasfertigungsstraße für die isolierende Glasverarbeitung

Hauptmerkmal der Doppelverglasungs-isolierenden Glasproduktlinie

●Deutschland Siemens PLC-Kontrollsystem, Touch Screen Schnittstelle

●Automatische Identifizierung des überzogenen und niedrig--e Glases

●können sich weiche Bürsten 3pair online waschen und niedrig--e Offlineglas

●Die Waschmaschine nimmt materielles und wasserdichtes Gerät SS an

●Justierbares bedrängendes Brett, zum der Platte zu halten, Oberfläche gerade zu drücken

●Anschlussmodus des Luftfahrtsteckers

●Wasserbehälter mit automatischem Temperaturüberwachungs- und Wasserreinigungssystem

●Lufterhitzungssystem

●Automatischer Anfang des Luftabzugs und Endeinstellung

●Rauschunterdrückungssystem

●Anwendbar dreifaches IG und geformtes IG produzieren

●On-line-Anzeige der waschenden Geschwindigkeit

●Intelligente zeitweilige Arbeit, Rettungsenergie

Wahlen der füllenden isolierenden Glaslinie des automatischen riesigen Gases der Größe doppelten

1.Pre-washing

genaue Positionierung 2.Automatically für 3 oder 4 Seitenschritt IG

Füllung des Gases 3.Automatic kann Gaswert einstellen und die Verarbeitung von mit hoher Gaskonzentration online füllen anzeigen

1. Was ist die IG-Linie?

Die Arten der IG-Linie sind ohne füllendes Argon und mit füllendem Argongas. Es gibt auch zwei spezielle IG-Linien, bringt sich hin- und herbewegende IG-Linie und super schnelle IG-Linie zur Sprache (zwei IG-Einheiten zusammen waschend und drückend).

Die IG-Linie ist Calles-isolierende Glasproduktlinie, es mit.einschließt Gläserspüler, Distanzscheibenrahmeninstallation und Glaspressmaschine. Wir haben normalerweise 2000*2500-, 2500*3500-, 2500*4000-, 2500*4500- und 3300*7000-IG Linie.

2. Was tut unsere Firma?

LIJIANG-GLAS ist der Hersteller in Jinan-Stadt, Jahr Chinas seit 2012. Wir machen die IG-Linie, isolierenden versiegelnden Glasroboter, verbiegende Maschine der Distanzscheibe, trocknende Füllmaschine der Butylextrudermaschine und so weiter und porviding Maschinen für auf der ganzen Erde mit Kundendienst.

3. Wie man Kundendienst erbringt?

Für Indien und das Markt aroud Indien, haben wir zwei indische loal Ingenieure, sie können Dienstleistung in der Zeit erbringen.

Für Südamerika-Markt haben wir einen Ingenieur, dort, zum von Dienstleistung zu erbringen.

Für anderen Markt haben wir das Ingenieurteam mit 10 - 20 Jahre Erfahrung, gehen sie zur Fabrik der Auslandskunden, Maschine zu installieren, Arbeitskräfte auszubilden und Kundendienst in der Zeit zur Verfügung zu stellen.

Seit dem Virus der ganzen Welt, werden unsere Ingenieure auf viele Länder in der Welt eingeschränkt. So wir provice Installationsservice und trainning Arbeit online durch Wechat, Whatsapp und so weiter. Sobald die Welt ein besseres suitation hat, geht unser Ingenieur, unsere Maschinen wieder zu überprüfen.

4. Wie man Fertigungsstraße verpackt?

Ein Satz von IG-Linie benötigt normalerweise zwei Behälter beim Versenden zum Ausland, 2 Stücke Behälter 40HQ.

Details der automatischen isolierenden Glasfertigungsstraße:

• Vertikale isolierende Glasfertigungsstraße hat 7 Abschnitte:

01 Übergangsabschnitt;

Waschmaschine 02;

03 Durchflussquerschnitt;

04 Inspektion und Installationsabschnitt;

05 Übergangsabschnitt;

06 drückend und füllender Abschnitt;

07 Durchflussquerschnitt.

• 01 Übergangsabschnitt

Beschichtender Entdeckungsmechanismus, automatische Entdeckung des niedrig--e Offlinefilmes

• Waschmaschine 02

Hauptmerkmal:

• Unter Verwendung 6 Stücke weicher Bürsten mit 0.1mm weichem Haar, kann niedrig--e Glas waschen

• Neues Luftmesser verwendet Aluminiumprofil (Schnabeltier-Luft-Messer), die Größe des Lüftungsgitters wird justiert durch den Aluminiumprofilentenschnabel. Dieses kann die Zahl des Stellschraubens verringern, garantieren, dass jede Schraube nicht lose ist, und vermeiden die Resonanz des Luftmessers.

• Das Luftmesser kann die Breite des Luftmessers entsprechend der Stärke automatisch justieren

• Der Operationskasten mit Reinigungsgeschwindigkeitsanzeige, kann waschende Geschwindigkeit (8-10m) genau anzeigen

• Automatische Temperaturüberwachung des Wasserbehälters, Auffüllen- mit Wassersystem

• Europäisches Schalldämpfersystem

• Edelstahlmaterial

• 03 Durchflussquerschnitt

• Speicherglas

• 04 Inspektion und Installationsabschnitt

Die neue Struktur dieses Abschnitts wird zu einer anhebenden Struktur des Inline-Strahls geändert (doppelter Strahl). Es ist einfach, das Glas zu kontrollieren und abzuwischen.

• 05 Übergangsabschnitt

• Automatisches Maß der Glasstärke. Sie kann entsprechend tatsächlichem Bedarf beim Arbeiten verwendet werden.

• 06 drückend und füllender Abschnitt

Hauptmerkmal:

• Ultra-langes Glas kann vorbei zweimal zusammengedrückt werden

• Nimmt Förderband an, um Glas zu übertragen, benutzt Servomotor, um Glas zu drücken

• Die drückende Platte kann für einfache Wartung geöffnet sein

• Drängen des Brettes mit justierbarer Struktur, langlebiger Nutzungsdauer zu garantieren

• 07 Durchflussquerschnitt

• Speicherglas

• An kann das Versiegeln Maschine angeschlossen werden

Parameter der vertikalen automatischen isolierenden Glasfertigungsstraße

Einheit		LJBZ3370
Spannung		380V50Hz3P
Gesamtleistung	Kilowatt	54,5
Waschende Geschwindigkeit	m/min	2-10
Maximale Arbeitsgeschwindigkeit	m/min	45
Minimale Glasgröße	Millimeter	450*280
Glasgröße Maxmum	Millimeter	3300*7000 3000*3000 (doppelte Presse)
Flachglasstärke	Millimeter	3-30
Waschende Bürsten	Stücke	6
Maximale Stärke des isolierenden Glases	Millimeter	80
Gesamtgasverbrauch	L/min	1500
Fördererrollenhöhe	Millimeter	520
Maß (L*W*H)	Millimeter	47200*3500*4500

Elektrische Parameter

NAME	URSPRUNG	MARKE
PLC	Deutschland	SIEMENS
Niederspannungselektrogerät	Deutschland	SIEMENS
Frequenzumsetzer	Deutschland	SIEMENS
Servomotor für Schrittglas	Japan	FUJI
Photoelektrischer Schalter	Deutschland	KRANKER
Mikroschalter	Taiwan	NEIGEN Sie
Knopf und Anzeigelampe	Frankreich	SCHNEIDER
Touch Screen	Taiwan	WEINVIEW
Zwischenrelais	Japan	OMRON
Bürstenmotor	China	QINGHUA
Wasserpumpe	China	LINGXIAO
Führer	Taiwan	HIWIN
Pneumatische Komponenten	Taiwan	AIRTAC

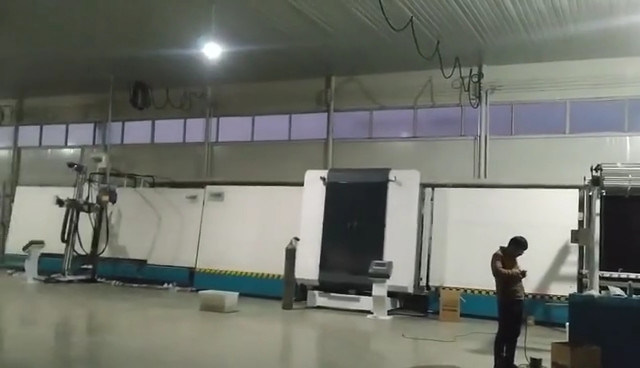

Bilder der automatischen isolierenden Glasfertigungsstraße

In Verbindung stehende Produktion von LIJIANG-GLAS

Automatische Butylmaschine mit CER heiße Schmelzbutylextruder-Ausrüstung für die isolierende Verarbeitung

Extruder-Maschine Aotomatic Bulyl mit hohem quolity

Anwendung

Plc-Kontrollsystem, Touch Screen Schnittstelle

Justieren Sie automatisch die Menge des Klebers entsprechend verschiedenen Geschwindigkeiten

Identifizieren Sie automatisch die Breite der Aluminiumstange, dementsprechend Kleber nuzzle kann automatisch justieren.

Hydrauliksystem benutzt deutsche Komponenten zum ensurethat, das der Kleber sogar und voll ist

Schnell heizen Sie vor, verbessern Sie Arbeits-Leistungsfähigkeit

mit dem Vorheizen von Funktion

Mit Auspuff und aufblasbarer Funktion verbessern Sie Beschichtungsqualität und asve Zeit für Fütterungskleber

Schnell beschichtende Geschwindigkeit, Dose bis zu 47m/min

Pressungsdruck: 10-18MPa

Temperatur: 110-140℃

Aluminumspacerwidth: 6A-27A

Geschwindigkeit: 5-47m/min

Durchmesser des Butylzylinders: 200mm

Luftzufuhr: 0.4㎡/min

Luftdruck: >0.6Mpa

Gesamtleistung: 380V, 5.7KW, 50HZ

Maß: 2800*700*900mm

Gewicht: 650kg

Technologieparameter der automatischen heißen Schmelzeextruder-Maschine

Pressungsdruck	10-18MPa
Temperatur	110~140℃
Kleberstärke	0.3-0.5mm
Kleberbreite	3.5mm
Aluminiumdistanzscheibenbreite	5.5-26.5mm
Geschwindigkeit	0-47m/min
Durchmesser des Butylzylinders	200mm
Luftzufuhr	0.4m ³ /min
Luftdruck	≥0.6MPa
Gesamtleistung	380V, 5.7KW, 50HZ
Maß	2800×700×900mm (L×W×H)
Gewicht	750kg

Ausrüstungsdetails der isolierenden Glasmaschine des automatischen Butylextruders

Teile Deutschlands Siemens

Butylextrudermaschine nehmen Deutschmarke Siemens PLC, stabile Leistung an.

KINCO-Touch Screen

Gebrauch toubh Schirmoperation, einfacher Versuch, klare Schnittstelle, einfache Operation, intelligenter Touch Screen, Updated Programmierung.

Deutschland HAT Ventil

Hochgeschwindigkeitsbutylextrudermaschine nehmen Deutschlands Harvey-Ventil, stabilere Leistung an.

Warnungssystem

Nehmen Sie automatisch das Warnungssystem an und erinnern, Butyl addierend.

Kleberzylinder

Der Gummizylinder, anzunehmen ziehen Struktur hoch, die für änderndes Butyl bequem ist.

Zylinder Deutschlands Maximator

Superaufladungssystem nimmt berühmtes pneumatisches an und Hydrozylinder, steuern den Druck des Ausgangöls stark.

Justieren Sie das Kleber putput automatisch entsprechend der Geschwindigkeitsänderung

Die Höhenverstellung des Strahls ist bequem, effektiv, das provlem der weißen Linie zu lösen

Anderes Produkt von LIJIANG-GLAS

Distanzscheiben-verbiegende Maschine mit Aluminiumstangen und warmen Stangen

Anwendung

Die verbiegende Maschine der vollen automatischen Distanzscheibe wird für die Herstellung von Rahmen (oder von anderen Materialien) für isolierendes Glas benutzt, das die traditionelle Herstellungstechnologie ersetzt. Die automatische Distanzscheiben-verbiegende Maschine mit Aluminiumstangen und warmen Stangen kann eine Vielzahl von den konvexen polygonalen Aluminiumrahmen durch einen Aluminiumstreifen in einemmal machen. Die verbiegende Maschine ist verfügbar, Aluminiumstangen, Edelstahlstangen, warme Stangen und thermex und so weiter zu verbiegen. Auch auf dem verbiegenden mahcine, enthält auch den Druckcode und druckt Aufkleber, Bohrlöcher und USB, Maschinenhand für Stützgroßen Rahmen

Ausrüstungsdetails

• Nehmen Sie Siemens PLC-Kontrollsystem, Touch Screen Schnittstelle an
• Japan FUJI CNC-Servosteuerungssystem

• Vier Distanzscheibengrößenspeichereinheiten
• Aluminiumdistanzscheiben sind in den verschiedenen Größen und in den Größen verfügbar

• Automatisch geschnitten und Aluminiumdistanzscheiben einziehen
• Biegung formte Distanzscheibenrahmen ununterbrochen
• Vermeiden Sie automatisch die Verbindungsecke beim Verbiegen und Schnitt

• Das spezielle Maschinenhandgerät wird benutzt, um großen Distanzscheibenrahmen zu verbiegen

• Hochleistungsverbindungsstücke ist Bequemlichkeit und Sicherheit für Installation und Entstörung

• Magnetventil Taiwans Airtac; Deutsches Siemens PLC-Kontrollsystem; Servosteuerungssystem Japans Fuji.

• Ersatzteile aller Maschine haben Kennzeichnungen.

• Genauer verbiegender Effekt, Eckfehler weniger als 0.1mm.

Führende Technologie

• Distanzscheibe, welche die Codefunktion druckt (optional)

• Automatisches Bohrgerätgas-Füllungsloch (optional)

• Druck die Aufkleberfunktion (optional)

• USB-Inputfunktion, las übertreffen die Formatdatei direkt usw. (optional)

• Schließen Sie an ERP-System an (optional)

• Kann Aluminiumdistanzscheibe, Technoform, Alupro, Thermix, warme Distanzscheibe (Swisspacer) und den Edelstahl und so weiter verbiegen (optional).

• Wir haben das spezielle weiche System, das das 120mm vermeiden könnte, um Abfall zu verringern. Zum Beispiel wenn die Länge des Keils 60mm ist, wenn das Programm das rechtwinklige berechnet, es einen Keil gibt. Wenn Sie beginnen, den rechteckigen Rahmen zu verbiegen, benötigen Sie erstens Transport 120mm, dann schneiden 120mm und Schritt auf dem Pedal, um Rahmen dann zu verbiegen, also vergeuden Sie das 120mm.

Technische Daten

Max.bending-Größe	2000mm*2000mm (2500mm*2500mm)
Min.bending-Größe	250mm*200mm
Aluminiumdistanzscheibenbreite	5.5-27mm
Maßfehler	±0.5mm
Winkelfehler	±1º
Verarbeitungsgeschwindigkeit	≤26s
Luftzufuhr	≥0.65MPa
Gesamtleistung	AC220/380V 50Hz 2.5KW
Maß	10500mm*2200mm*2600mm

Elektrische Parameter

NAME	MARKE	NAME	MARKE
PLC	DEUTSCHES SIEMENS	Dreiergruppe	Taiwan AIRTAC
Elektrischer Apparat der Niederspannung	DEUTSCHES SIEMENS	Zylinder	Taiwan AIRTAC
Servomotor	JAPAN FUJI	Magnetventil	Taiwan AIRTAC
Servofahrer	JAPAN FUJI	Schalterenergie	Taiwan NEIGEN
Relais	JAPAN OMRON	TOUCH SCREEN	Taiwan WEINVIEW
Sensor	KOREA AUTONICS	FÜHRER	Taiwan TBI

Vertikale Autoindustrie-Flachglas-Reinigung und Reinigungsmaschine

1. Überblick über vertikale Glasselbstreinigung und Schleuder
Autoindustrie-Flachglaswaschmaschine wird für Glasreinigung für die Verarbeitung des Doppelverglasungsglases benutzt. Vertikale Selbstreinigung und Reinigungsmaschine können die folgenden Funktionen abschließen: Vorreinigen, Säubern und Trocknen des Flachglases und des niedrig--e Glases. Sie ist in der Produktion des isolierenden Aluminiumglases des Schlitzes. Gläserspüler hat die Vorteile des kleinen Besetzungsbereichs, der hohen Leistungsfähigkeit, der zuverlässigen Leistung und der bequemen Wartung.

2.Advantage der washiing Glasmaschine
•Unter Verwendung 3Pair von weichen Bürsten mit 0.1mm weichem Haar, kann niedrig--e Glas waschen
•Vorwäsche (optional)
•Das Luftmesser kann die Breite des Luftmessers entsprechend der Stärke automatisch justieren
•Neues Luftmesser verwendet Aluminiumprofil (Schnabeltier-Luft-Messer), die Größe des Lüftungsgitters wird justiert durch den Aluminiumprofilentenschnabel. Dieses kann die Zahl des Stellschraubens verringern, garantieren, dass jede Schraube nicht lose ist, und vermeiden die Resonanz des Luftmessers.
•Europäisches Schalldämpfersystem
•Der Operationskasten mit Reinigungsgeschwindigkeitsanzeige, kann waschende Geschwindigkeit (8-10m) genau anzeigen •Automatische Temperaturüberwachung des Wasserbehälters, Auffüllen- mit Wassersystem
•Edelstahlmaterial
Eigenschaft 3.Main des vertikalen Gläserspülers

• Automatische vertikale Reinigungsmaschine nimmt Siemens-Kontrollsystem an, das die Reinigungsgeschwindigkeit der Reinigungsmaschine frei justieren kann.

•

• Vertikaler Waschautomat kann sich online waschen und niedrig--e Offlineglas, erkennt automatisch niedrig--e Film
•
• Vertikaler Waschautomat unter Verwendung 6 Stücke weicher Bürsten

•

• Der vorreinigende Abschnitt erlässt stepless Frequenzumsetzungs-Geschwindigkeitsverordnung, und das Glas kann mit der rechten Geschwindigkeit glatt laufen.
• Automatische Temperaturüberwachung des Wasserbehälters, Auffüllen- mit Wassersystem Reinigung und Wasserbehälter werden vom Edelstahl und von den korrosionsbeständigen Materialien gemacht, und die Übergangsrollen sind- saure und Alkalibeständige Gummirollen, die automatisch entsprechend der Glasstärke justiert werden.

• 304 Edelstahlmaterialien
• Automatische vertikale Waschmaschine unter Verwendung der intelligenten zeitweiligen energiesparenden Arbeitsmethoden
• Automatische vertikale Waschmaschine europäisches Schalldämpfersystem annehmen
• Das Luftmesser kann die Breite des Luftmessers entsprechend der Stärke automatisch justieren
• Automatische vertikale Waschmaschine nehmen variablen Frequenzfan, Energiesparenden, guten Kläreffekt an
• Hierarchische Art Reinigungssystem

4. Technologie-Parameter der vertikalen Glasreinigung und der Schleuder

Stromversorgung	Spannung (V)	380
	Frequenz (Hz)	50
Netzspannung	Kilowatt	≈35
Waschende Geschwindigkeit	m/min	1~7
Maximale hohe Geschwindigkeit	m/min	10
Minimale Glasgröße	Millimeter	450×280
Maximale Glasgröße	Millimeter	2500×4000
Glasstärke	Millimeter	3~15
Rollenhöhe	Millimeter	500±20
Gesamtgewicht	Kilogramm	≈3500

5. Detail von AutomaticGlass-Waschmaschine

Einleitung von LIJIANG-GLAS

Automatische Linie von Doppelverglasungs-Glaswerkzeugmaschine 2230 IG

ANWENDUNG

Die Doppelverglasungsglasproduktlinie (mit Gasfüllung) besteht vier Abschnitten, Übergangsabschnitt, waschendem Abschnitt, Inspektionsabschnitt und aus drückendem Abschnitt (total 7 Teilen). Sie verwendet neue Technologie, um hochwertig automatisch zu machen und Vielzahl DGU, wie doppeltes Glas, dreifaches Glas, niedrig--e Glas, geformtes Glas und getretenes Glas. Welcher is mehr, eine neue IG-Linie, die zwei Stücke doppeltes Glas gleichzeitig füllen kann.

Modell	Minimale Größe	Maximale Größe	Niedrig--e Glas	Schrittglas	Dreifaches Glas	Füllgas (g)
LJBZ1825	300*500	1800*2500	√	√	√	√
LJBZ2025	300*500	2000*2500	√	√	√	√
LJBZ2230	300*500	2200*3000	√	√	√	√
LJBZ2530	300*500	2500*3500	√	√	√	√

Das niedrig--e Glas/Schritt Glas-/dreifaches Glas/geformte Funktionen des Glases/Füllgas sind optional. Und die Größe von Linie LJBZ2535G IG mit Füllgas kann Gas in das maximale Glas von 2500*3200mm, nicht 2500*3500mm füllen.

Parameter-Daten

1. Produktionsname: Isolierende Glasproduktlinie mit Presseplatte und -Füllgas

2. Modell: LJBZ2535G

3. Ursprungsplatz: JINAN, CHINA

4. Glasstärke: 3 - 15mm

5. Isolierende Glasstärke: 60mm

6. Waschende Glasgeschwindigkeit: 2 - 10m/min

7. Glasförderergeschwindigkeit: 48m/min

8. Waschende Bürsten: 3 Paare der weichen Bürsten

9. Materialien der Waschmaschine: Edelstahl

10. Funktion: DGU-/Stepglas machend, formen Sie dreifaches füllendes Argonglasglasgas

11. Maximale Glasgröße: 2500*3500mm

12. Maximale Glasgröße für Füllgas: 2500*3200mm

13. Garantie: 12 Monate

14. Farbe: Blau (helles Weiß), können viele Farben customerized

15. Länge: 23.5m

16. Richtung: Von rechts nach links

17. Geformtes Glas: Eine Seite muss gerade sein

18. Minimale Glasgröße: 450*280mm

19. Höhe (zu reiben Rollen): 520mm

20. Schrittglas: Kleines Glas ist inner oder äußer

HAUPTMERKMALE

• SIEMENS- und OMRON-Kontrollsystem, halten stabile Leistung
• Plc-Kontrollsystem, Touch Screen Schnittstelle
• Servosteuerungssystem, modulare Funktion, Überlagerungsfunktion
• Zwei Stücke IGU können mit Argongas in einemmal gemacht werden und gefüllt werden (optional)
• Minimale u. maximale Glasgrößen können optional sein
• Automatisch ermitteln Sie niedrig--e Glas

• Das Luftmesser kann die Breite des Luftmessers entsprechend Glasstärke automatisch justieren
• Hierarchische Art Reinigungssystem mit einzelnem Luftmesser
• Automatische Temperaturüberwachung des Wasserbehälters, Auffüllen- mit Wassersystem
• Europäisches Schalldämpfersystem u. Edelstahlmaterial
• Ultra-langes IGU kann herein das zweite mal zusammengedrückt werden
• Die Maschine nimmt Servodrehmomentkompression an
• Die Druckplatte mit justierbarem flachem und keiner Deformation, kann langlebiges, Hochpräzisionstabelle garantieren
• Ausgerüstet mit einem genau justierbaren vorderen Plattenmechanismus
• Das System kann Störungsinformationen bestimmen
• Die Presseplatte kann zu 400mm Breite für einfache Wartung geöffnet sein
• Anwendbar zu produzieren trat IG, dreifaches IG und geformtes IG
• Automatisch füllendes Argongas innerhalb der Platte mit den hohen, synchronen zusammendrückenden Gläsern, die GasGewinneinbehaltungsquote maximieren
• Als das Füllen IG formte, forderte aufblasbares Vorderseite der rechteckigen Größe 450mm (Länge), 280mm (Hoch)
• Standardfüllgas ist Argongas
•
