Double Glazing Insulated Glass Production Line Jumbo Size 3300 * 7000mm For Insulating Glass

Riesige Größe 3300*7000mm der Doppelverglasungs-isolierende Glasfertigungsstraße für die isolierende Glasverarbeitung

Hauptmerkmal der Doppelverglasungs-isolierenden Glasproduktlinie

●Deutsches Siemens PLC-Kontrollsystem, Touch Screen Schnittstelle

●Automatische Identifizierung des überzogenen niedrig--e Glases

●3 Paare der weichen Bürsten können online säubern und niedrig--e Offlineglas

●Waschmaschine benutzt materielles und wasserdichtes Gerät SS

●Justierbares Pressebrett, zum der gepressten Oberfläche der Platte gerade zu halten

●Luftfahrtstecker-Anschlussmodus

●Wasserbehälter mit automatischem Temperaturüberwachungs- und Wasserreinigungssystem

●Lufterhitzungssystem

●Automatischer Anfang des Luftabzugs und Endeinstellung

●Rauschunterdrückungssystem

●Anwendbar auf die Fertigung dreifachen IG und des geformten IG

●On-line-Anzeige der waschenden Geschwindigkeit

●Intelligente zeitweilige Arbeit, Energieeinsparung

Wahlen der füllenden isolierenden Glaslinie des automatischen riesigen Gases der Größe doppelten

1.Pre-washing

genaue Positionierung 2.Automatically für 3 oder 4 Seitenschritt IG

Füllung des Gases 3.Automatic kann Gaswert einstellen und die Verarbeitung von mit hoher Gaskonzentration online füllen anzeigen

1. Was ist die IG-Linie?

Die IG-Linie Art füllt nicht mit Argon, aber füllt mit Argongas. Es gibt auch zwei spezielle IG-Linien, eine Luft, die IG-Linie und eine ultraschnelle IG-Linie (die zwei IG-Einheiten zusammen säubernd und drückend) schwimmt.

Die IG-Linie wird eine Doppelverglasungslinie genannt und einen Gläserspüler, eine Distanzscheibenrahmeninstallation und eine Glaspresse umfasst. Es gibt gewöhnlich 2000 * 2500, 2500 * 3500, 2500 * 4000, 2500 * 4500 und 3300 * 7000 IG-Linien.

2. Was tut unsere Firma?

LIJIANG-GLAS ist ein Hersteller, der in Jinan, China seit 2012 gelegen ist. Wir stellen die Prüfung von Maschinen auf der ganzen Erde mit Kundendienst wie IG-Linie, Doppelverglasungsdichtungsroboter, verbiegende Maschine der Distanzscheibe, Butylextrudertrockner-Füllmaschine her.

3. Wie man Kundendienst erbringt?

Es gibt zwei indische lokale Ingenieure in Indien und die Märkte um Indien, das Sie in der Zeit dienen kann.

Im südamerikanischen Markt gibt es einen Ingenieur, der die Dienstleistung erbringt.

Für andere Märkte haben wir ein Team von Ingenieuren mit 10-20 Jahren Erfahrung, die zu den Fabriken der Auslandskunden, installieren Maschinen, Zugarbeitskräfte gehen, und erbringen Kundendienst in der Zeit.

Seit dem weltweiten Virus sind unsere Ingenieure auf viele Länder in der Welt eingeschränkt worden. Deshalb bieten wir on-line-Installationsservices und Trainingsarbeit mit Wechat, Whatsapp und mehr an. Sobald die Welt besser passt, gehen unsere Ingenieure, unsere Maschinen wieder zu überprüfen.

4. Wie man Fertigungsstraße verpackt?

Ein Satz von IG-Linie benötigt normalerweise zwei Behälter beim Versenden zum Ausland, 2 Stücke Behälter 40HQ.

Details der automatischen isolierenden Glasfertigungsstraße:

• Vertikale isolierende Glasfertigungsstraße hat 7 Abschnitte:

01 Übergangsabschnitt;

Waschmaschine 02;

03 Durchflussquerschnitt;

04 Inspektion und Installationsabschnitt;

05 Übergangsabschnitt;

06 drückend und füllender Abschnitt;

07 Durchflussquerschnitt.

• 01 Übergangsabschnitt

Beschichtender Entdeckungsmechanismus, automatische Entdeckung des niedrig--e Offlinefilmes

• Waschmaschine 02

Hauptmerkmal:

• Sie können niedrig--e Glas mit 6 weichen Bürsten 0.1mm weichem Haar waschen

• Das neue Luftmesser verwendet ein Aluminiumprofil (Duckville-Luft-Messer) und die Größe des Lüftungsgitters wird durch den Aluminiumprofilentenschnabel justiert. Dieses verringert die Zahl des Stellschraubens, verhindert, dass jede Schraube sich löst und vermeidet Luftmesserresonanz.

• Das Luftmesser kann die Breite des Luftmessers entsprechend der Stärke automatisch justieren.

• Der Operationskasten mit der Reinigungsgeschwindigkeitsanzeige kann die Reinigungsgeschwindigkeit (8-10m) genau anzeigen.

• Automatische Temperaturüberwachung des Wasserbehälters, Wasserversorgungssystem

• Europäisches Schalldämpfersystem

• Edelstahlmaterial

• 03 Durchflussquerschnitt

• Speicherglas

• 04 Inspektion und Installationsabschnitt

Die neue Struktur dieses Abschnitts wird zu einer anhebenden Struktur des Inline-Strahls geändert (doppelter Strahl). Es ist einfach, das Glas zu kontrollieren und abzuwischen.

• 05 Übergangsabschnitt

• Automatisches Maß der Glasstärke. Sie kann entsprechend tatsächlichem Bedarf beim Arbeiten verwendet werden.

• 06 drückend und füllender Abschnitt

Hauptmerkmal:

• Ultra-langes Glas kann vorbei zweimal zusammengedrückt werden

• Nimmt Förderband an, um Glas zu übertragen, benutzt Servomotor, um Glas zu drücken

• Die drückende Platte kann für einfache Wartung geöffnet sein

• Drängen des Brettes mit justierbarer Struktur, langlebiger Nutzungsdauer zu garantieren

• 07 Durchflussquerschnitt

• Speicherglas

• An kann das Versiegeln Maschine angeschlossen werden

Parameter der vertikalen automatischen isolierenden Glasfertigungsstraße

Einheit		LJBZ3370
Spannung		380V50Hz3P
Gesamtleistung	Kilowatt	54,5
Waschende Geschwindigkeit	m/min	2-10
Maximale Arbeitsgeschwindigkeit	m/min	45
Minimale Glasgröße	Millimeter	450*280
Glasgröße Maxmum	Millimeter	3300*7000 3000*3000 (doppelte Presse)
Flachglasstärke	Millimeter	3-30
Waschende Bürsten	Stücke	6
Maximale Stärke des isolierenden Glases	Millimeter	80
Gesamtgasverbrauch	L/min	1500
Fördererrollenhöhe	Millimeter	520
Maß (L*W*H)	Millimeter	47200*3500*4500

Elektrische Parameter

NAME	URSPRUNG	MARKE
PLC	Deutschland	SIEMENS
Niederspannungselektrogerät	Deutschland	SIEMENS
Frequenzumsetzer	Deutschland	SIEMENS
Servomotor für Schrittglas	Japan	FUJI
Photoelektrischer Schalter	Deutschland	KRANKER
Mikroschalter	Taiwan	NEIGEN Sie
Knopf und Anzeigelampe	Frankreich	SCHNEIDER
Touch Screen	Taiwan	WEINVIEW
Zwischenrelais	Japan	OMRON
Bürstenmotor	China	QINGHUA
Wasserpumpe	China	LINGXIAO
Führer	Taiwan	HIWIN
Pneumatische Komponenten	Taiwan	AIRTAC

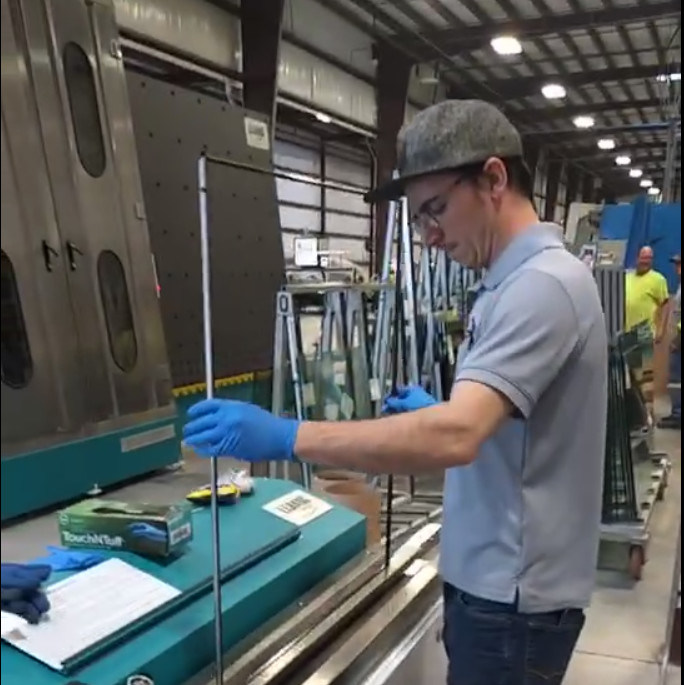

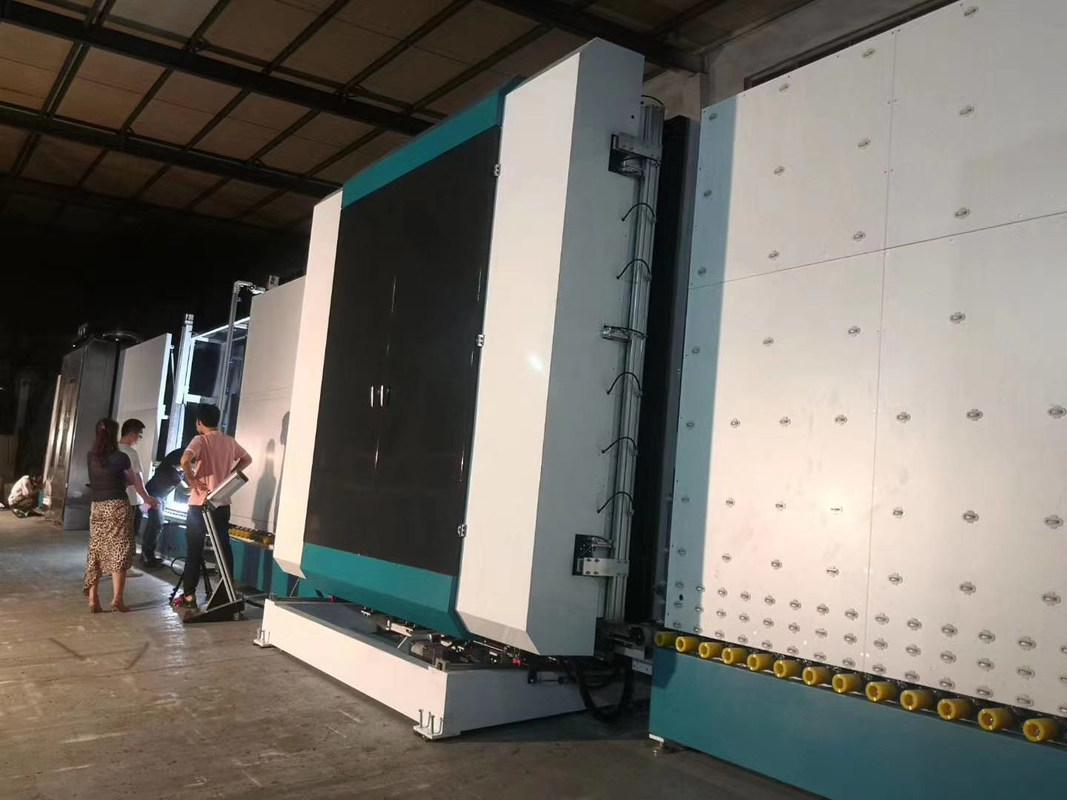

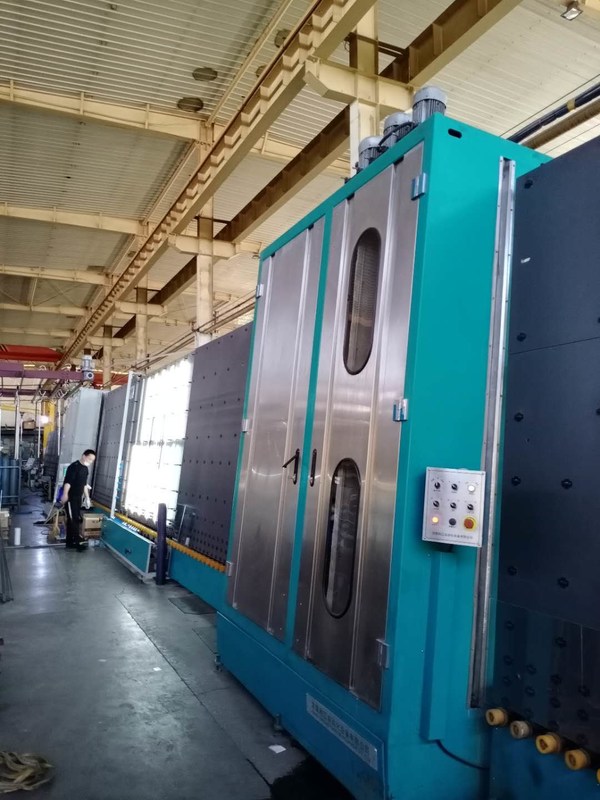

Bilder der automatischen isolierenden Glasfertigungsstraße

In Verbindung stehende Produktion von LIJIANG-GLAS

Automatische Butylmaschine mit CER heiße Schmelzbutylextruder-Ausrüstung für die isolierende Verarbeitung

Extruder-Maschine Aotomatic Bulyl mit hohem quolity

Anwendung

Plc-Kontrollsystem, Touch Screen Schnittstelle

Justiert automatisch die Menge des Klebers entsprechend verschiedenen Geschwindigkeiten

Die Breite der Aluminiumstange kann automatisch identifiziert werden und der Kleber nuzzle kann dementsprechend justiert werden.

Das Hydrauliksystem benutzt deutsche Komponenten, um zu garantieren, dass der Kleber einheitlich und komplett ist

Hochgeschwindigkeitsvorwärmen, Verbesserung von Arbeits-Leistungsfähigkeit

Mit dem Vorheizen von Funktion

Auspuff und aufblasbare Eigenschaften verbessern beschichtende Qualität und verringern klebende Versorgungszeit

Schnelle beschichtende Geschwindigkeit, bis 47m/Minute

Zusammendrücken des Drucks: 10-18MPa

Temperatur: 110-140 ℃

Aluminiumdistanzscheibenbreite: 6A-27A

Geschwindigkeit: 5-47m/Minute

Butylzylinderdurchmesser: 200mm

Luftzufuhr: 0.4㎡/Minute

Pneumatischer Druck: > 0.6Mpa

Gesamtleistung: 380V, 5.7KW, 50HZ

Maße: 2800 * 700 * 900mm

Gewicht: 650kg

Technologieparameter der automatischen heißen Schmelzeextruder-Maschine

Pressungsdruck	10-18MPa
Temperatur	110~140℃
Kleberstärke	0.3-0.5mm
Kleberbreite	3.5mm
Aluminiumdistanzscheibenbreite	5.5-26.5mm
Geschwindigkeit	0-47m/min
Durchmesser des Butylzylinders	200mm
Luftzufuhr	0.4m ³ /min
Luftdruck	≥0.6MPa
Gesamtleistung	380V, 5.7KW, 50HZ
Maß	2800×700×900mm (L×W×H)
Gewicht	750kg

Ausrüstungsdetails der isolierenden Glasmaschine des automatischen Butylextruders

Teile Deutschlands Siemens

Butylextrudermaschine nehmen Deutschmarke Siemens PLC, stabile Leistung an.

KINCO-Touch Screen

Gebrauch toubh Schirmoperation, einfacher Versuch, klare Schnittstelle, einfache Operation, intelligenter Touch Screen, Updated Programmierung.

Deutschland HAT Ventil

Hochgeschwindigkeitsbutylextrudermaschine nehmen Deutschlands Harvey-Ventil, stabilere Leistung an.

Warnungssystem

Nehmen Sie automatisch das Warnungssystem an und erinnern, Butyl addierend.

Kleberzylinder

Der Gummizylinder, anzunehmen ziehen Struktur hoch, die für änderndes Butyl bequem ist.

Zylinder Deutschlands Maximator

Superaufladungssystem nimmt berühmtes pneumatisches an und Hydrozylinder, steuern den Druck des Ausgangöls stark.

Justieren Sie das Kleber putput automatisch entsprechend der Geschwindigkeitsänderung

Die Höhenverstellung des Strahls ist bequem, effektiv, das provlem der weißen Linie zu lösen

Anderes Produkt von LIJIANG-GLAS

Distanzscheiben-verbiegende Maschine mit Aluminiumstangen und warmen Stangen

Anwendung

Die verbiegende Maschine der automatischen Distanzscheibe mit Aluminiumstange und Wurmstange kann verschiedene konvexe polygonale Aluminiumrahmen mit einem Aluminium machen. Die verbiegende Maschine der automatischen Distanzscheibe mit Aluminiumstange und Wurmstange kann verschiedene konvexe polygonale Aluminiumrahmen mit einem Aluminium machen. Verbiegende Maschinen können benutzt werden, um Aluminiumstangen, Edelstahlstangen, Wurmstangen, thermex, etc. zu verbiegen. Die verbiegende Maschine schließt auch Druckschnüre, Druckaufkleber, Bohrlöcher, USB, Maschinenhände mit ein, um große Rahmen zu stützen.

Ausrüstungsdetails

• Nehmen Sie Siemens PLC-Kontrollsystem, Touch Screen Schnittstelle an
• Japan FUJI CNC-Servosteuerungssystem

• Vier Distanzscheibengrößenspeichereinheiten
• Aluminiumdistanzscheiben sind in den verschiedenen Größen und in den Größen verfügbar

• Automatisch geschnitten und Aluminiumdistanzscheiben einziehen
• Biegung formte Distanzscheibenrahmen ununterbrochen
• Vermeiden Sie automatisch die Verbindungsecke beim Verbiegen und Schnitt

• Das spezielle Maschinenhandgerät wird benutzt, um großen Distanzscheibenrahmen zu verbiegen

• Hochleistungsverbindungsstücke ist Bequemlichkeit und Sicherheit für Installation und Entstörung

• Magnetventil Taiwans Airtac; Deutsches Siemens PLC-Kontrollsystem; Servosteuerungssystem Japans Fuji.

• Ersatzteile aller Maschine haben Kennzeichnungen.

• Genauer verbiegender Effekt, Eckfehler weniger als 0.1mm.

Führende Technologie

• Distanzscheibe, welche die Codefunktion druckt (optional)

• Automatisches Bohrgerätgas-Füllungsloch (optional)

• Druck die Aufkleberfunktion (optional)

• USB-Inputfunktion, las übertreffen die Formatdatei direkt usw. (optional)

• Schließen Sie an ERP-System an (optional)

• Kann Aluminiumdistanzscheibe, Technoform, Alupro, Thermix, warme Distanzscheibe (Swisspacer) und den Edelstahl und so weiter verbiegen (optional).

• Wir haben das spezielle weiche System, das das 120mm vermeiden könnte, um Abfall zu verringern. Zum Beispiel wenn die Länge des Keils 60mm ist, wenn das Programm das rechtwinklige berechnet, es einen Keil gibt. Wenn Sie beginnen, den rechteckigen Rahmen zu verbiegen, benötigen Sie erstens Transport 120mm, dann schneiden 120mm und Schritt auf dem Pedal, um Rahmen dann zu verbiegen, also vergeuden Sie das 120mm.

Technische Daten

Max.bending-Größe	2000mm*2000mm (2500mm*2500mm)
Min.bending-Größe	250mm*200mm
Aluminiumdistanzscheibenbreite	5.5-27mm
Maßfehler	±0.5mm
Winkelfehler	±1º
Verarbeitungsgeschwindigkeit	≤26s
Luftzufuhr	≥0.65MPa
Gesamtleistung	AC220/380V 50Hz 2.5KW
Maß	10500mm*2200mm*2600mm

Elektrische Parameter

NAME	MARKE	NAME	MARKE
PLC	DEUTSCHES SIEMENS	Dreiergruppe	Taiwan AIRTAC
Elektrischer Apparat der Niederspannung	DEUTSCHES SIEMENS	Zylinder	Taiwan AIRTAC
Servomotor	JAPAN FUJI	Magnetventil	Taiwan AIRTAC
Servofahrer	JAPAN FUJI	Schalterenergie	Taiwan NEIGEN
Relais	JAPAN OMRON	TOUCH SCREEN	Taiwan WEINVIEW
Sensor	KOREA AUTONICS	FÜHRER	Taiwan TBI

Vertikale Autoindustrie-Flachglas-Reinigung und Reinigungsmaschine

1. Überblick über vertikale Glasselbstreinigung und Schleuder
Automobilindustrie-Flachglaswaschmaschinen werden benutzt, damit Glasreinigung die Doppelverglasung verarbeitet. Die automatische vertikale Waschmaschine und die Waschmaschine können die folgenden Aufgaben wahrnehmen: Vorreinigen, Säubern und Trocknen des flachen und niedrig--e Glases. In der Produktion. Gläserspüler haben die Vorteile des kleinen Abdruckes, der hohen Leistungsfähigkeit, der Hochleistung und der bequemen Wartung.

2.Advantage der washiing Glasmaschine• Sie können niedrig--e Glas mit 3 Paaren der weichen Bürsten 0.1mm weichen Haares waschen
• Vorreinigen (optional)
• Das Luftmesser kann die Breite des Luftmessers entsprechend der Stärke automatisch justieren.
• Das neue Luftmesser verwendet ein Aluminiumprofil (Duckville-Luft-Messer) und die Größe des Lüftungsgitters wird durch den Aluminiumprofilentenschnabel justiert. Dieses verringert die Zahl des Stellschraubens, verhindert, dass jede Schraube sich löst und vermeidet Luftmesserresonanz.
• Europäisches Schalldämpfersystem
• Der Operationskasten mit Reinigungsgeschwindigkeitsanzeige kann die Reinigungsgeschwindigkeit (8-10m) genau anzeigen. • Automatische Temperaturüberwachung des Wasserbehälters, Wasserversorgungssystem
• Edelstahlmaterial
3. Hauptmerkmale des vertikalen Gläserspülers

• Automatische vertikale Reinigungsmaschine nimmt Siemens-Kontrollsystem an, das die Reinigungsgeschwindigkeit der Reinigungsmaschine frei justieren kann.

•

• Vertikaler Waschautomat kann sich online waschen und niedrig--e Offlineglas, erkennt automatisch niedrig--e Film
•
• Vertikaler Waschautomat unter Verwendung 6 Stücke weicher Bürsten

•

• Der vorreinigende Abschnitt erlässt stepless Frequenzumsetzungs-Geschwindigkeitsverordnung, und das Glas kann mit der rechten Geschwindigkeit glatt laufen.
• Automatische Temperaturüberwachung des Wasserbehälters, Auffüllen- mit Wassersystem Reinigung und Wasserbehälter werden vom Edelstahl und von den korrosionsbeständigen Materialien gemacht, und die Übergangsrollen sind- saure und Alkalibeständige Gummirollen, die automatisch entsprechend der Glasstärke justiert werden.

• 304 Edelstahlmaterialien
• Automatische vertikale Waschmaschine unter Verwendung der intelligenten zeitweiligen energiesparenden Arbeitsmethoden
• Automatische vertikale Waschmaschine europäisches Schalldämpfersystem annehmen
• Das Luftmesser kann die Breite des Luftmessers entsprechend der Stärke automatisch justieren
• Automatische vertikale Waschmaschine nehmen variablen Frequenzfan, Energiesparenden, guten Kläreffekt an
• Hierarchische Art Reinigungssystem

4. Technologie-Parameter der vertikalen Glasreinigung und der Schleuder

Stromversorgung	Spannung (V)	380
	Frequenz (Hz)	50
Netzspannung	Kilowatt	≈35
Waschende Geschwindigkeit	m/min	1~7
Maximale hohe Geschwindigkeit	m/min	10
Minimale Glasgröße	Millimeter	450×280
Maximale Glasgröße	Millimeter	2500×4000
Glasstärke	Millimeter	3~15
Rollenhöhe	Millimeter	500±20
Gesamtgewicht	Kilogramm	≈3500

5. Detail von AutomaticGlass-Waschmaschine

Einleitung von LIJIANG-GLAS

Automatische Linie von Doppelverglasungs-Glaswerkzeugmaschine 2230 IG

ANWENDUNG

Die Doppelverglasungsglasproduktlinie (mit Gasfüllung) besteht vier Abschnitten, Übergangsabschnitt, waschendem Abschnitt, Inspektionsabschnitt und aus drückendem Abschnitt (total 7 Teilen). Sie verwendet neue Technologie, um hochwertig automatisch zu machen und Vielzahl DGU, wie doppeltes Glas, dreifaches Glas, niedrig--e Glas, geformtes Glas und getretenes Glas. Welcher is mehr, eine neue IG-Linie, die zwei Stücke doppeltes Glas gleichzeitig füllen kann.

Modell	Minimale Größe	Maximale Größe	Niedrig--e Glas	Schrittglas	Dreifaches Glas	Füllgas (g)
LJBZ1825	300*500	1800*2500	√	√	√	√
LJBZ2025	300*500	2000*2500	√	√	√	√
LJBZ2230	300*500	2200*3000	√	√	√	√
LJBZ2530	300*500	2500*3500	√	√	√	√

Das niedrig--e Glas/Schritt Glas-/dreifaches Glas/geformte Funktionen des Glases/Füllgas sind optional. Und die Größe von Linie LJBZ2535G IG mit Füllgas kann Gas in das maximale Glas von 2500*3200mm, nicht 2500*3500mm füllen.

Parameter-Daten

1. Produktionsname: Isolierende Glasproduktlinie mit Presseplatte und -Füllgas

2. Modell: LJBZ2535G

3. Ursprungsplatz: JINAN, CHINA

4. Glasstärke: 3 - 15mm

5. Isolierende Glasstärke: 60mm

6. Waschende Glasgeschwindigkeit: 2 - 10m/min

7. Glasförderergeschwindigkeit: 48m/min

8. Waschende Bürsten: 3 Paare der weichen Bürsten

9. Materialien der Waschmaschine: Edelstahl

10. Funktion: DGU-/Stepglas machend, formen Sie dreifaches füllendes Argonglasglasgas

11. Maximale Glasgröße: 2500*3500mm

12. Maximale Glasgröße für Füllgas: 2500*3200mm

13. Garantie: 12 Monate

14. Farbe: Blau (helles Weiß), können viele Farben customerized

15. Länge: 23.5m

16. Richtung: Von rechts nach links

17. Geformtes Glas: Eine Seite muss gerade sein

18. Minimale Glasgröße: 450*280mm

19. Höhe (zu reiben Rollen): 520mm

20. Schrittglas: Kleines Glas ist inner oder äußer

HAUPTMERKMALE

• SIEMENS- und OMRON-Kontrollsystem, halten stabile Leistung
• Plc-Kontrollsystem, Touch Screen Schnittstelle
• Servosteuerungssystem, modulare Funktion, Überlagerungsfunktion
• Zwei Stücke IGU können mit Argongas in einemmal gemacht werden und gefüllt werden (optional)
• Minimale u. maximale Glasgrößen können optional sein
• Automatisch ermitteln Sie niedrig--e Glas

• Das Luftmesser kann die Breite des Luftmessers entsprechend Glasstärke automatisch justieren
• Hierarchische Art Reinigungssystem mit einzelnem Luftmesser
• Automatische Temperaturüberwachung des Wasserbehälters, Auffüllen- mit Wassersystem
• Europäisches Schalldämpfersystem u. Edelstahlmaterial
• Ultra-langes IGU kann herein das zweite mal zusammengedrückt werden
• Die Maschine nimmt Servodrehmomentkompression an
• Die Druckplatte mit justierbarem flachem und keiner Deformation, kann langlebiges, Hochpräzisionstabelle garantieren
• Ausgerüstet mit einem genau justierbaren vorderen Plattenmechanismus
• Das System kann Störungsinformationen bestimmen
• Die Presseplatte kann zu 400mm Breite für einfache Wartung geöffnet sein
• Anwendbar zu produzieren trat IG, dreifaches IG und geformtes IG
• Automatisch füllendes Argongas innerhalb der Platte mit den hohen, synchronen zusammendrückenden Gläsern, die GasGewinneinbehaltungsquote maximieren
• Als das Füllen IG formte, forderte aufblasbares Vorderseite der rechteckigen Größe 450mm (Länge), 280mm (Hoch)
• Standardfüllgas ist Argongas
•
