Produktdetails:
|
Zertifizierung: | CE | Name: | Isolierende Glaswerkzeugmaschine der automatischen riesigen Größe |
---|---|---|---|
Spannung: | 380V 50Hz 3P | Bedingung: | NEUE Maschine |
Garantie: | 1-jährig | Min.-Glasgröße: | 280*400 |
IG-Dicke: | 60mm | Max. Glasgröße: | 2500*3500 |
Waschbürsten: | 6 Stücke | Flachglasstärke: | 3-15mm |
Markieren: | Riesige Größen-Doppelverglasungs-Fertigungsstraße,Riesige Größen-isolierende Glasausrüstung,60mm Doppelverglasungs-Fertigungsstraße |

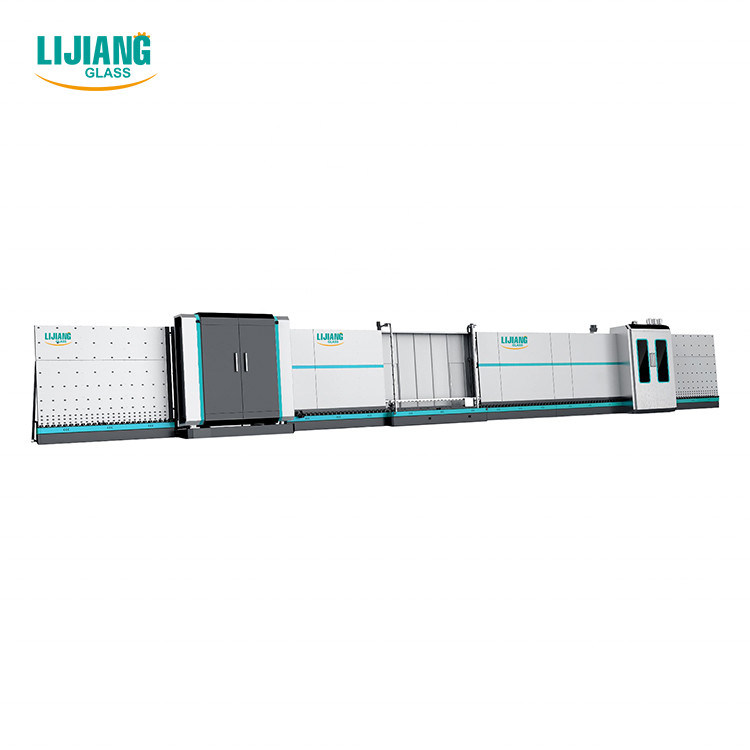

Riesige Größe Doppelverglasungs-isolierende Glasfertigungsstraße für Fenster und Türen

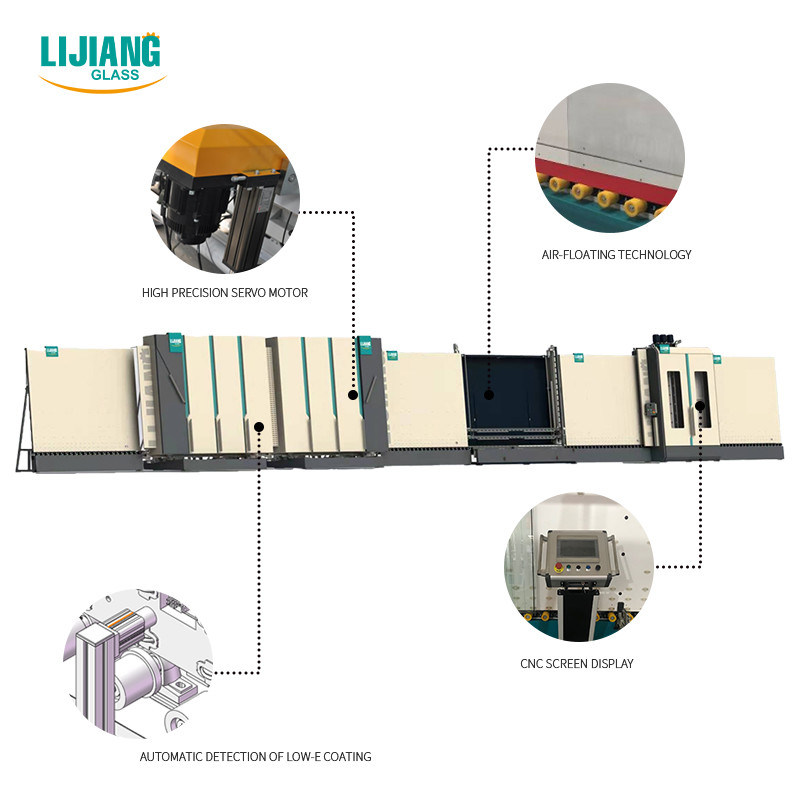

Hauptmerkmal der riesige Größen-doppelten isolierenden Glasfertigungsstraße mit automatischer Gasfüllung
1, Ladenteil
Zu das niedrig--e Glas zu vermeiden setzte umgekehrte Seite und lässt Radkennzeichen oder -kratzer niedrig--e Beschichtung, die wir Beschichtungsinspektion - den leitfähigen Metallfilm verwenden (andere Firma verwenden die photoelektrische Entdeckung, harte für höhere Beschichtung der transparenten Folie zu erkennen)
(Nylon- und Polyurethan- + Metallspalte
2, Waschen und trocknendes Teil
* drei weiche Bürsten der Paare können niedrig--e Glas waschen und normales Glas, der Durchmesser ist kleiner als 0.1mm.
* Materialien sind Edelstahl.
* Windmesser ist Flossentwurf, hält es immer das Recht und den passenden Abstand 3mm zwischen der Glasoberfläche und dem Windmesser (selben wie LISEC-Struktur (Anmerkung: 3mm ist der beste trocknende Abstand)
Es gibt ein gemeinsames allgemeinhingerät. Als die Glasstärke geändert wurde, kann sich das Luftmesser vorwärts bewegen und den Abstand rückwärts justieren, damit der relative Abstand zwischen dem Windmesser und dem Glas konstant ist, um den Schaden der Glasschicht zu vermeiden wegen der Änderung der Glasstärke.
* das Pressungrad der vorderen und Rückseite sind ganz aktiv sich zu bewegen und zu übermitteln. Kein mater die Glasgröße ist (8mm), es garantieren ganz dem Glasdurchlauf durch glatt großes kleines/stark/dünn. (Selben wie LISEC)
3, Teil ermittelnd
4, Versammlungsteil
Die anhebende Struktur des eingebauten Strahls (doppelte Strahlen) bequem für ermitteln und wischen das Glas ab
5, Gasfüllung und drücken Teil
1, Stärkemaß 测厚: der Zylinder fährt den elektronischen Machthaber, um die Glasstärke und Aluminiumdie rahmenbreite zu messen, um Parameter für Inflation und das Servodrücken zur Verfügung zu stellen
2, synchrones Gurtstrahlnbewegen: synchroner Gurtstrahl bewegt sich entsprechend der Glasstärke und Aluminiumder rahmenbreite, zu garantieren, dass das Inflationsloch zwischen dem ersten und zweiten Glasaluminiumrahmen gewesen ist, zum des Abstandes aufzublasen (Wert kommen von DC-Ventilstößel und vom elektronischen Machthaber)
3, gaben die Argongaskonzentration in Touch Screen nach Ansicht des erforderten Kunden ein
4, Anzeigen-Funktion: Touch Screen zeigt die füllende Verarbeitung des ganzen Argongases, Sie kennt sehr klares an, wie viel bereits Argongas nach innen archivierte
E, GASEN Füllung von der Unterseite
(Alte Art)
Das drückende Teil war Verteilung in 4 Teile (pro 800mm), als der kleine Durchlauf des Glases (weniger als 800mm) durch den Drücken und Gasfüllungsabschnitt, nur ein Teil Arbeit.
Wenn mehr als 800mm als weniger als 1600mm, es werden, bearbeiten zwei Teile, benötigen nicht die ganze füllende Abschnittarbeit der Presse und des Gases. sie kann das Argonglas sparen.
F, Seitendichtungsweise folgt dem Versiegeln (neuer Typ)
(Maschinenseite lassen einen Sauerstoff-Sensor mit 7-8 Punkte ermitteln.
Justierbare drückende Teile G
nach der Anwendung einiger Zeit 1, haben dort Druck, nachdem er im drückenden Rahmen geschweißt hat, so Probleme außer Form, ist unvermeidlich (Maschine kann DGU nicht richtig, gleichmäßig und fest drücken)
Für diese ungleiche unvermeidliche Frage sind hier unsere Lösung
2, Leitspindeldrücken
H-Luft-Unterstützungsförderer (optionale Funktion)
Garantieren Sie dem DGU-Innere, das ohne Radkennzeichen sauber ist
Nachdem sie sich gewaschen hat und vorher gedrückt hat, sind alle Luftunterstützung
I-Stromkomponenten
Wir verwenden yaskava Deutschlands simens/Japan
Hauptbauteilübersicht
Komponenten | Marke | Anmerkung |
Servomotor | Deutschland Simens | Für getretenes Glas |
Servofahrer | Deutschland Simens | Für getretenes Glas |
Servomotor | Deutschland Simens | Für Übertragung |
Servomotor | Deutschland Simens | Für Presse |
PLC | Deutschland Simens | |
Niederspannungskomponente | Deutschland Simens | |
Frequenzumsetzer | Deutschland Simens | |
Schaltnetzteil | Taiwan MW | |
Optoelektronischer Schalter | Korea Autonics | |
Pneumatische Komponente | Taiwan Airtac | |
Pneumatische Komponente | Taiwan Airtac | |
Touch Screen | Taiwan Wenview | |
Reiseschalter | Taiwan (NEIGEN Sie) | |
Relais | Japan Omron | |
Knopf und Anzeigelampe | Französischer Schneider |
Technische Daten
Größe 2000*2500 Max.glass
|
Normales Glas |
2000*2500mm (2000*3000mm 二次压合)
|
Glas mit Argongas | 2000*2500mm | |
Maximale Glasgröße 2500*3500 | Normales Glas | 2500*3500mm (2000*4000mm 二次压合) |
Glas mit Argongas | 2500*3200mm | |
Min.glass-Größe | 280*450mm | |
Glasstärke | 3-15mm | |
Isolierende Glasstärke | 50mm (spezielles gemacht für spezielle Mitteilung 60mm Bedarfs) | |
Waschende Glasgeschwindigkeit | Winter 6-7m/min des Sommers 8-10m/min | |
Glasförderergeschwindigkeit: | 45m/min | |
Waschende Bürsten | 3 Paare | |
Wasserversorgung: | Wasserverbrauch: Leitfähigkeit 0.5t/h: ≤50μs/cm6-7 | |
Luftzufuhr | Fluss: 0.8m/min | |
Luftdruck | ≥0.8MPa | |
Gesamtleistung | 3P 380V 50HZ 34KW | |
Maß | 23500 *3500*3700mm |
Verbiegende Maschine der Aluminiumdistanzscheibe
L 1*1m Distanzscheibenrahmen war Biegung w 20s.
Der Fehler des Distanzscheibenrahmenwinkels ist innerhalb withib 10 um, 1mm=100 um
Größenfehler 1mm
Geformt
Ich kann Aluminiumdistanzscheibe /technoform /Alupro /thermix/ verbiegen
L Distanzscheibe schließen automatisch und Schnitt an.
L Maschine stoppen automatisch wenn der Distanzscheibengebrauch oben.
L Stützununterbrochenes Verbiegen, der Distanzscheibenverbindung beim Verbiegen und Schnitt automatisch zu vermeiden
L schließen automatisch die Distanzscheibe - Verbindungsstück an
L Fernsteuerungsfunktion
L USB-Inputfunktion, kann es lesen, Daten direkt zu übertreffen
L Ersatzteile von aller Maschine haben Kennzeichnung, die für Kundendienst bequem ist
L Hochleistungsverbindungsstücke, Bequemlichkeit und Sicherheit für Installation und Entstörung
L Magnetventilgebrauch Taiwan Airtac
L deutsches Siemens plc-Kontrollsystem
L Servosteuerungssystem Japans Fuji
L 12 Speicherdistanzscheibeneinheiten (Wahl)
L Swisspacer-/edelstahl-/Allmetal-Edelstahl /option)
(Edelstahl und warme Randdistanzscheibe können nicht auf einmal existieren)
L Bohrloch für das Gasfüllen (Wahl)
L Distanzscheibentintenstrahldrucken, verschiedene Farbe ist verfügbar für Firmenlogo oder Produktionsdatum (Wahl)
L Laber-Drucken (Wahl)
L Scanner-Scan-zweimaßcode, Strichkode (Wahl)
L unterschiedliches drückendes Rad für Bogenrahmen, genauer als das verbiegende Werkzeug
Besonders für den Hexagon- und Achteckrahmen (optional)
L ERP (optional)
Anmerkung: Verbiegendes Werkzeug
*For Rechteckrahmen dort haben drei, die Größe (6A/9A/12A) höflich war
Anderer Größenbedarf Extra-Größe 42$/per zahlen
* für Kreis-, Hexagon- und Achteckrahmen, Größe 300$/per
Technischer hauptsächlichparameter
Max.bending-Größe | 2000*2000mm |
Min.bending-Größe | 250*200mm |
Aluminiumdistanzscheibenbreite | 6-27A |
Bogen-Radius | 60°-150° |
6A-16A | |
Maßfehler: | ≤±0.5mm |
Winkelfehler | ≤±1º |
1m*1m Aluminiumdistanzscheibe | 17s |
Luftzufuhr | ≥0.65MPa |
Gesamtleistung | AC220/380V 50Hz 2.5KW |
Maß | 10500mm*2200mm*2600mm |
Hauptkomponenten der verbiegenden Maschine der Distanzscheibe
NAME | MARKE |
PLC | DEUTSCHES SIEMENS |
Elektrischer Apparat der Niederspannung | DEUTSCHES SIEMENS |
Servomotor | DEUTSCHES SIEMENS |
Servofahrer | DEUTSCHES SIEMENS |
Relais | JAPAN OMRON |
LJTJ-vertikaler isolierender Glasdichtungs-Roboter
Hauptmerkmal
