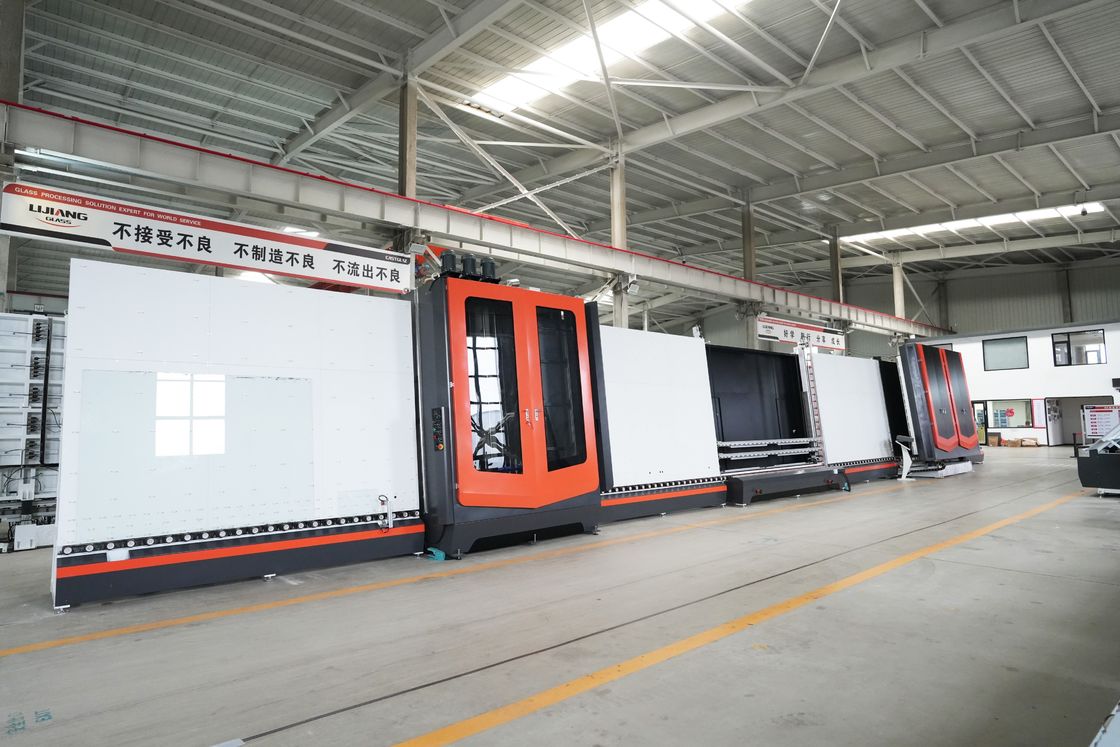

Vertikale isolierende Glasfertigungsstraße LJBZ2535

Hauptmerkmale:

Die Produktionslinie für Isolierglas besteht aus 7 Abschnitten:

01, Lastbereich;

02 Wasch- und Trocknungsabteilung;

03 Förderteil;

04 Prüf- und Montagebereich;

Abschnitt 05 Übertragung;

06, Druck- und Füllbereich;

Ausladesabschnitt 07.

01 Ladebereich von der Isolierglasverarbeitungslinie

1, Low-e Beschichtung Filmbildung

Wir haben Low-E-Glaspunkt-Kontakt-Typ-Erkennung übernommen, Wenn die Low-E-Glasfilmoberfläche umgekehrt ist, wird es automatisch Alarm, es Kratzt nicht die Low-E-Film, und die Erkennungsrate ist hoch.Wirksam das Problem der hochtransparenten LOW-E-Erkennung lösen.

2, Methode der Förderräder

Das untere Übertragungslager besteht aus einer 8 mm großen Stahlplatte, die flach gefrästet und die Lager befestigt wird.Die Höhe der Lager kann eingestellt werden, um die Übertragung von instabilen Übertragung während der Übertragung von kleinem Glas zu verhindernDas erhöhte die Tragfähigkeit des Glases.

Bei den meisten anderen Herstellern besteht die Methode darin, zwei Löcher in der Mitte des quadratischen Rohres zu graben, dann eine Welle zu tragen und dann ein Förderrad zu setzen.Diese Methode kann die Fläche der Förderräder nicht einstellen und die Last ist schlecht.

02 WAschenMaschinenInneres und Trocknungsbereich

GlaswaschenMaschinenInnen:

1,Schalldämpfende Baumwolle, Geräuschminderung;

2, Der Körper des Reinigungsschranks besteht aus hochwertigemStahlplatten aus Edelstahl, die stark und langlebig ist.

3,1Paare weiche Bürstenmit einem Durchmesser von0.12mmmit einer Breite von mehr als 20 mm,2Paare weiche Bürstenmit einem Durchmesser von0.15mmBürstendraht.

4Mitautomatische GlasdickenmessungGerät, es ist nicht notwendig, die Dicke des Glases separat einzustellen und es wird automatisch gereinigt,die wissenschaftlich die umständliche manuelle Einstellung bei einer Glasdicke von mehr als 8 mm vermeidetDie maximale Dicke kann auf 30 mm gereinigt werden.

5DieBürstenlager und LagersitzWir sind ein wichtiger Bestandteil des Reinigungsbereichs, die Drehgeschwindigkeit des Lagers ist höher, so dass es leicht zu beschädigen ist, so dass unsere Firma Schublager verwendet,die haltbarer und stabiler sind als andere Gummi- und Kunststoffmaterialien.

6,Wasserbehälterautomatische Temperaturregelung, Wasserrückfüllsystem

7, die Operationsbox mitAnzeige der Waschgeschwindigkeit, kann die Waschgeschwindigkeit (8-10m) genau anzeigen

Trocknungsabschnitt:

1,Ausgang des Luftblasers- Es hält immer den richtigen und geeigneten Abstand von 3 mm zwischen der Glasfläche und dem Ausgang des Luftblasers.

Der Ausgang des Luftbläsers passt automatisch den Öffnungs- und Schließabstand entsprechend der verschiedenen Glasdicke an.Luftbläser-Ausgang kann vorwärts und rückwärts bewegen, um die Entfernung anzupassen, so dass der relative Abstand zwischen dem Ausgang des Luftblasers und dem Glas konstant ist, um eine Beschädigung des Glasfolios durch die Veränderung der Glasdicke zu vermeiden

2Der Förderer istmit dem unteren Rad transportiert, ohne Raddruck auf dem Glas wurde durch Pressen Förderer verursacht, stabil und zuverlässig, niedrige Ausfallrate

3Der Bläser wird vomSchmetterlingsventilum sicherzustellen, dass während des Glasreinigungsprozesses der Ausgangsausdruck des Luftbläsers nicht erscheint.

4, Bläser kann erreichenautomatische Start-Stopp-FunktionUm den Energieverbrauch zu reduzieren.

5, BläserwindHeizgerätum die Schnelligkeit der Reinigung bei niedrigen Temperaturen zu gewährleisten.

6, Ausgestattet mitWassernebelisolierungsvorrichtungzur Verhinderung einer Sekundärverschmutzung des Glases.

03 Förder- und Lagerabschnitt der Isolierglasverarbeitungslinie

1,Die Luftbeförderungsmaschine(Funktion nicht erwünscht)wird verwendet, um Spuren auf der Oberfläche des Glases zu vermeiden, nachdem es aus dem Trocknungsbereich gekommen ist, das Glas zu verschmutzen und die Qualität des Glases zu verbessern. ((zwischen dem Waschen und dem Pressen)).Wenn die Glashöhe weniger als 1200 mm beträgt, nur der Luftschwimmer am Boden wird zum Schwimmen verwendet, wenn die Glashöhe größer als 1200 mm ist, schwimmen zwei Reihen Luftschwimmer gleichzeitig

2Der Förderteil ist mitDoppelmotoren, wenn Glas von weniger als 1000 mm zwei Stücke gleichzeitig gelagert werden können, um die Effizienz der gesamten Linie zu verbessern

3, Das untere Förderlager ist an der Stahlplatte befestigt, und diedie Lagerhöhe kann angepasst werdenUm die Instabilität des Förderers im Prozeß des kleinen Glastransfers zu verhindern, wodurch das Glas geschlagen wird.

04 Inspektions- und Montageabschnitt der Isolierglasverarbeitungslinie

1"Mit Hilfe derAnpassung der digitalen AnzeigeStrukturentwurf, die Aluminiumrahmen-Positionierungsgenauigkeit ist hoch, und die Klebetiefe ist genau.

2,Die Aluminiumlegierung Doppelleitbahnist leicht und flach, und kann automatisch nach oben und unten nach der Glashöhe eingestellt werden, um zu verhindern, dass großes Glas zum inneren Sinken

3, ganzer Abschnitt verwendetHohlAusgegangenKonstruktion, Hinzufügen einer Wartung Hintertür zu reinigen und wischen Sie die Flecken für die Rückseite des Glases, das schwer zu reinigen ist

05 Förder- und Dicke-Messbereich der Isolierglasverarbeitungslinie

Die automatische Messung der Glasdicke und der Abstandsbreite liefert Daten für die DGU-Pressen und die Argongasfüllung

06 Pressen (und Füllung mit Argongas) der Verarbeitungsanlage für Isolierglas

1Ich drücke.

Einenurin der LageDrücken

Es gibt Spannungen nach dem Schweißen im Eisenpressrahmen, so dass aus der Form Probleme sind unvermeidlich nach 3-4-facher Verwendung ((Pressen Abschnitt kann DGU nicht richtig gleichmäßig und fest drücken)).Für dieses ProblemZuerst machen wir alle die Alterungsprozess, Stress-Entfernung durch Vibrations-Ausfall-Gerät, dann entwerfen wir die Hunderte von verstellbaren Punkten auf dem Backboard,Wenn es irgendwelche Probleme gibt, können wir sie jederzeit leicht anpassen..

Schraubdrücken (Servomotor-Synchrongurt)

Die Druckmaschine passt sich automatisch an, um eine sehr hohe Präzision beim Drucken von Glas zu gewährleisten, je nach Dicke des Glases und der Breite des Aluminium-Abstands.

Argongasfüllung und Pressen ist schnell und fertig zugleich

2, Argon gas fiIch...Schleim

Methode der Argongasfüllung

Die Position des Argongasloches des Füllstrahls wird automatisch entsprechend der Dicke des Glases und der Breite des Aluminium-Abstandsstellen positioniert, so dass das Argongasloch immerin der Mitte der ersten Glas- und AluminiumrahmenFür den weiten Abstand von Wohnfenstern und Türen und Dreifachglas sind unsere Vorteile offensichtlich.

für die Unterversiegelung des unteren ArgongasfüllverfahrensDer synchrone Gürtelist besser als das Förderrad

Es gibtTrennungcSteuerung des Argongasfüllstrahls, wenn die verschiedenen Größen des Glases, es wird automatisch die Länge des Glases zu erkennen, und schalten Sie die entsprechende Länge der Argongasloch,Gasquelle sparen

Die Ausrüstung verfügt nicht nur überein Füllventil, aber auch ein PumpventilNach der Höhe des Glases wird automatisch die entsprechende Höhe des Pumpenventils ausgewählt und dann das Gas in die DGU extrahiert.die mit Glasargon gefüllte Konzentration wird sofort erkannt, und das Argonvolumen wird genau und effizient gesteuert.

Touchscreen-Anzeige für die Argongasfüllung

Anzeige Funktion: Der Touchscreen zeigt die gesamte Argongasfüllung an, Sie wissen sehr deutlich, wie viel bereits argonges gefüllt ist.

.

Die Füllkonzentration kann nach den Anforderungen des Kunden eingestellt werden, es gibt drei Modi: Zeitmodus, automatischer Berechnungsmodus des Volumens, automatische Erkennung des Argongehaltsmodus.(Lijiang einzigartig)

Die Gaskonzentration liegt bei über 90%.

Technische Parameter: Argongasfüllzeit: 3-5 Sekunden (1*1m) Dämmglasdicke: 12-60mm;12-80mm&12-100mm ((Auf Wunsch)

Direktes Anzeigen des Aufblasprozesses /bis zu 90% /Luftfüll-Full-Automatik-Stopp

Elektronische Steuersegmentsteuerung

Es ist förderlich für die Ausrüstungsprobleme Fehlerbehebung

Die drei Teile können getrennt gesteuert werden

Es ist von Vorteil, neue Funktionen hinzuzufügen (TPS, 4 SG, Super-Abstandsbalken usw.).

Deutsches Siemens-Steuerungssystem, stabile Leistung, starke Skalierbarkeit.
